车载嵌入式圆柱烟灰缸结构设计

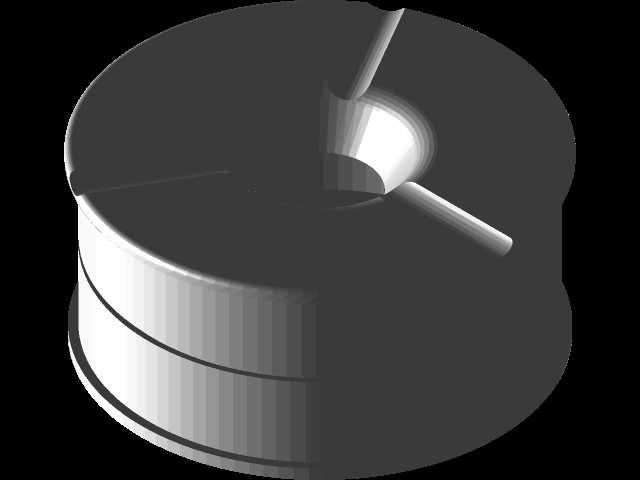

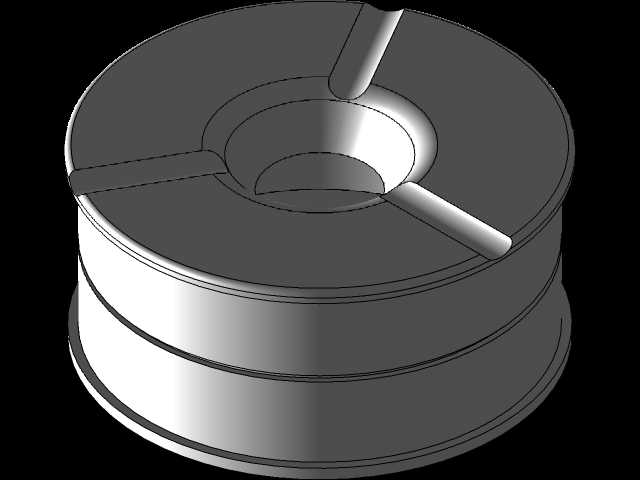

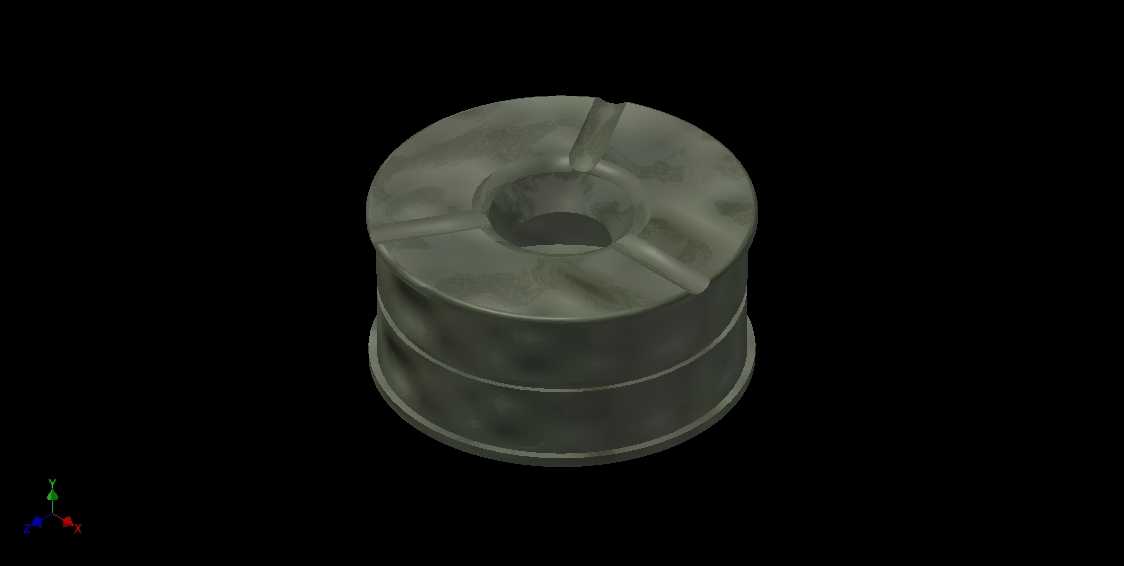

这款圆柱式烟灰缸的结构设计，最初是针对商用车驾驶舱扶手箱嵌入式安装场景做的适配，日常也可拓展至办公桌面、户外休闲桌的内嵌安装位使用，核心功能是收纳烟蒂、承接烟灰，同时通过结构设计避免烟灰飘散、烟蒂复燃带来的安全隐患。从实际使用场景出发，设计时首先考虑了安装边界的适配性，整体采用等径圆柱主体加底部凸缘的结构，主体外径匹配常规扶手箱预留的嵌入式安装孔公差，底部凸缘直径略大于主体外径，安装时直接卡入预留孔位即可，不需要额外加装固定紧固件，既降低了装配工序的复杂度，也方便后期拆卸清理积灰。主体上部做了三道均匀分布的径向凸筋，这部分结构不是装饰设计，而是专门的烟支搁置位，凸筋的宽度刚好适配常规直径的烟支，搁置时烟支不会滚落，凸筋之间的间隙同时作为烟灰掉落的通道，烟支燃烧产生的烟灰可以直接顺着间隙落入缸体内部，不会在表面积攒。缸体中心位置做了贯通的中心孔，这个结构的设计初衷有两个，一是在注塑生产时减少壁厚不均带来的缩孔缺陷，保证圆柱主体的成型精度，二是在清理时可以从底部通孔向上推出积攒的烟蒂与积灰，相比传统敞口烟灰缸倾倒清理的方式，不容易让残留烟灰飘散。缸体外壁做了两道环形凹槽，这部分是为嵌入式安装的密封胶圈预留的安装位，加装胶圈后可以填补缸体与安装孔之间的间隙，一方面避免车辆行驶过程中缸体晃动产生异响，另一方面可以阻挡烟灰从安装缝隙漏出，同时在意外洒入少量液体时也不会渗漏到安装位内部。从功能特性上看，整体结构没有多余的活动部件，不存在易损结构，缸体内部的深度做了针对性设计，足够容纳单次长时间使用产生的烟蒂与烟灰，同时深度足够让掉落的烟蒂处于相对缺氧的空间，加快烟蒂熄灭速度，降低火灾隐患。设计过程中没有做多余的外观装饰，所有结构都服务于实际使用需求，上部的搁置凸筋做了微小的倾角处理，烟支搁置时燃烧端朝向缸体中心，不会因为车辆颠簸导致燃烧端接触到安装位周边的内饰材料，规避了烫损内饰的风险。底部凸缘的厚度做了严格控制，安装后凸缘上表面与安装位表面基本齐平，不会突出表面影响扶手箱的整体平整度，也不会因为凹陷过深导致清理时边角积灰难以擦拭。缸体的内壁做了微小的脱模斜度，既方便注塑生产时脱模，也让内部积灰在倾倒时更容易滑落，不会在内壁形成顽固附着。在实际选型适配时，只需要确认安装孔的直径与深度匹配主体尺寸，就可以直接替换同规格的嵌入式烟灰缸，不需要对安装位做二次修改，适配性较强。
