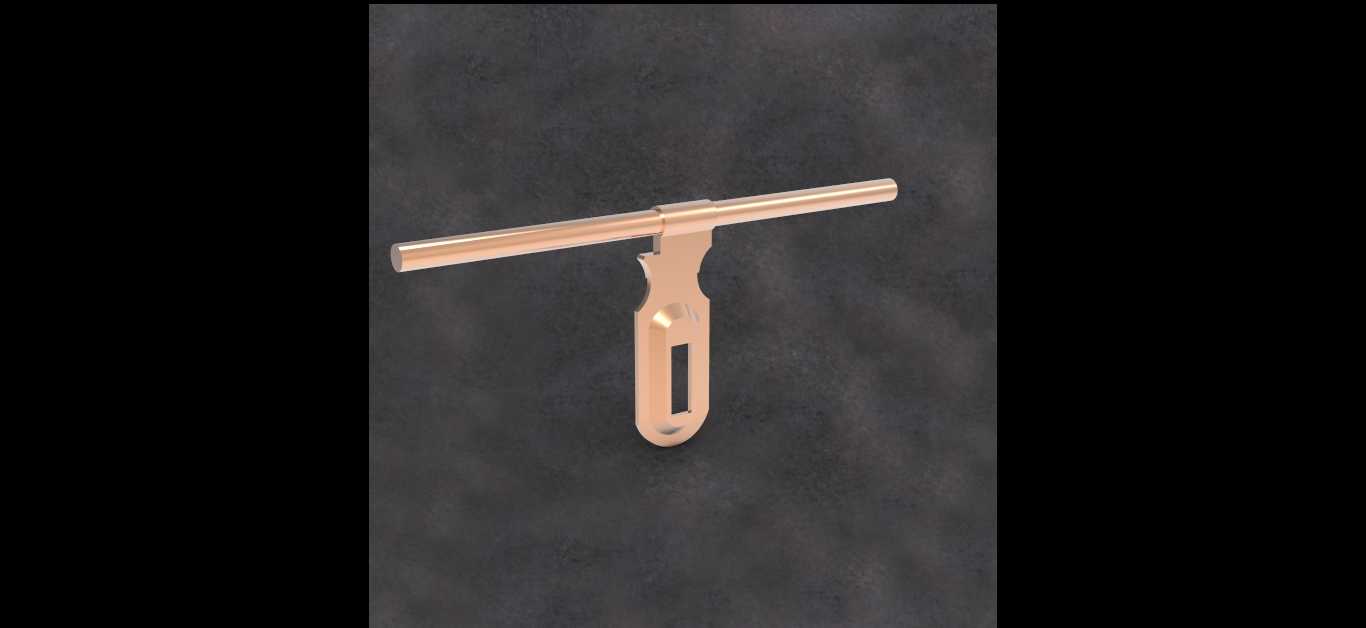

T型手柄滑动插销锁止构件

这款T型手柄滑动插销构件，在各类工业设备、工装夹具、小型机柜以及特种作业装备的锁止场景中应用十分广泛，日常设备运维、工装快速装夹、舱门快速启闭的环节里，都能见到这类结构的身影。不同于常见的弹簧插销，这款滑动插销采用纯滑动式的锁止逻辑，没有内置弹簧的疲劳失效风险，在多粉尘、高湿度的恶劣工况下，卡滞概率远低于带弹性元件的插销结构。从结构功能来看，横向的T型手柄给操作人员提供了足够的施力力臂，即便戴着手套操作，也能轻松推动插销完成锁止或解锁动作，手柄与插销主体的连接位置做了限位凸台，避免滑动过程中出现横向窜动，保证插销运动轨迹始终沿轴向直线行进。插销主体的片式结构上开有长条形滑槽，这个滑槽是整个构件的行程限位结构，安装时配合固定在基座上的限位销，就能精准控制插销的伸缩行程，既不会因为推进过量导致插销脱出配合孔，也不会因为回退不足导致锁止失效，滑槽的边缘做了小圆角过渡，长期往复滑动时不会出现应力集中导致的构件开裂。插销的插入端做了小角度的导向倒角，即便对接的锁孔存在小范围的位置偏差，也能顺着倒角顺利插入，降低了对安装对位精度的要求，在现场快速装配的场景下能有效提升装配效率。设计这款构件的时候，首先要考虑的是操作力与结构强度的平衡，T型手柄的长度不能过短，否则操作时需要施加的力过大，不符合人机工程要求，也不能过长，否则会占用过多的安装空间，容易在设备运行过程中被其他部件剐蹭导致误解锁，最终的手柄长度是经过多次操作验证确定的，既能保证戴厚手套时的操作空间，也不会出现突出过多的问题。插销片的厚度选择要兼顾刚性与轻量化，过薄的插销片在承受侧向载荷时容易弯曲变形，导致滑动卡滞，过厚则会增加不必要的重量，同时提升材料成本，这款构件的插销片厚度选取了能满足常规锁止载荷下刚性要求的尺寸，表面做了圆滑过渡处理，没有尖锐的棱角，避免操作时划伤操作人员。安装边界方面，这款插销采用平面贴装的固定方式，插销主体的基座部分预留了两个安装孔位，可以通过螺栓直接固定在安装面上，不需要额外加工复杂的安装槽，对安装面的加工精度要求不高，只要安装面平面度满足常规钣金或机加工面的要求即可。插销的伸缩行程经过精准核算，完全伸出时的插入深度足够保证锁止可靠性，承受常规的振动、冲击载荷时不会自行脱开，完全缩回时插销端部不会突出安装面，不会对舱门或活动部件的启闭造成干涉。在实际的设备应用中，这类滑动插销常被用在设备检修门的快速锁止、工装夹具的工件定位、小型移动设备的位置固定等场景，相比旋转式锁扣，它的操作路径更短，只需要沿直线推动手柄就能完成操作，操作人员单手即可完成解锁和锁止动作，不需要额外的旋转操作，在需要频繁启闭的场景下能大幅降低操作强度。构件的整体外形没有多余的突出结构，所有的边角都做了倒钝处理，不仅能提升操作安全性，也能减少在设备运行过程中挂扯线缆、杂物的概率。滑动配合面的粗糙度要求控制在合理范围内，既不会因为过于粗糙导致滑动阻力过大，也不会因为过高的表面精度要求提升不必要的加工成本，日常使用中只需要定期在滑动面涂抹少量润滑脂，就能保证长期顺畅滑动，维护成本极低。不同于需要配套锁扣使用的挂锁类结构，这款滑动插销是一体式的锁止构件，安装时只需要在活动部件上对应位置加工匹配的锁孔即可，不需要额外安装配套的锁座，整体安装流程更简便，适合在各类中小型设备上批量使用。在结构强度校核阶段，针对插销承受剪切载荷的工况做了对应的结构强化，插销插入部分的截面尺寸能满足常规工业场景下的剪切载荷要求，不会因为承受意外的侧向冲击力出现断裂。T型手柄与插销主体的连接位置做了加宽处理，这个位置是整个构件的应力集中区域，加宽后能有效分散操作时的应力，避免长期操作后连接位置出现断裂变形。
