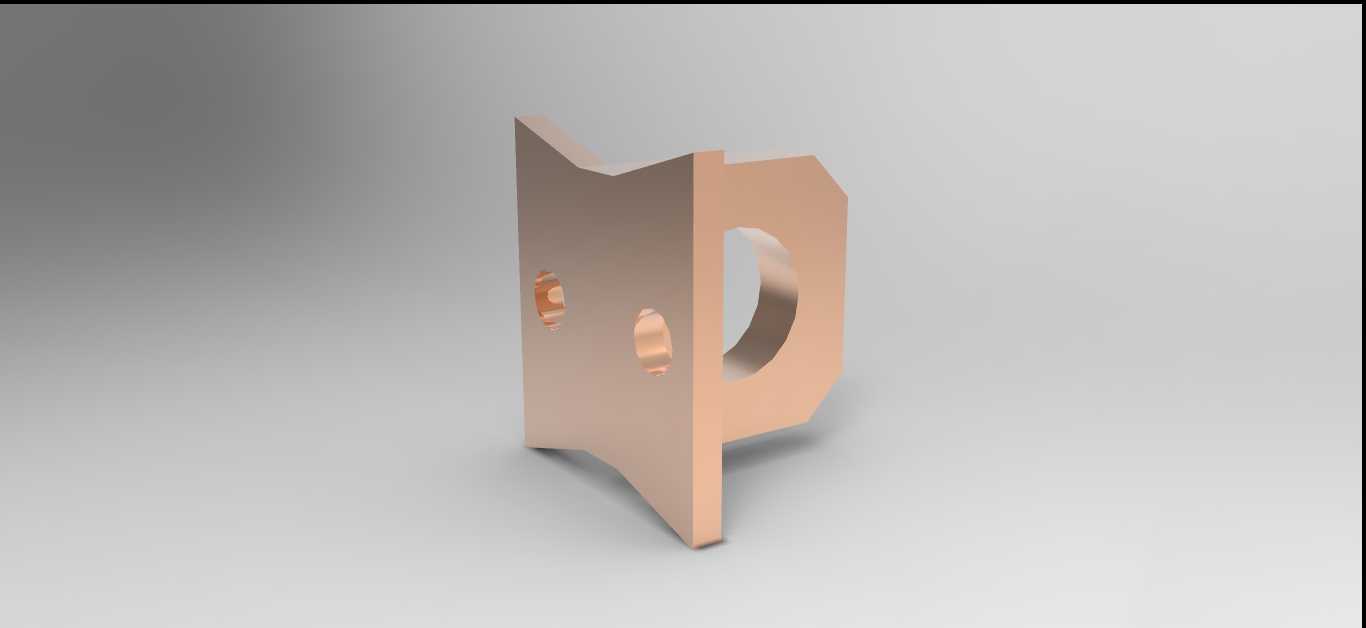

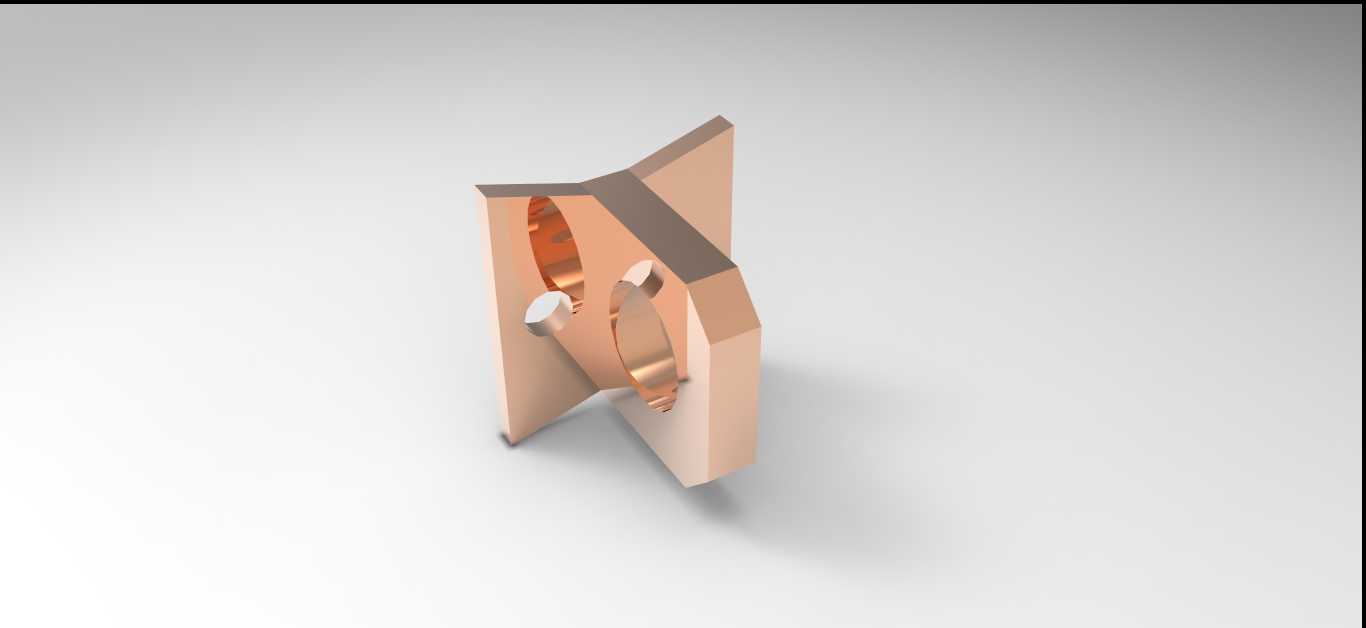

铜质滑动插销锁止结构件

这类铜质滑动插销构件，常被应用在需要频繁开合锁止的小型设备舱门、检修盖板、工装夹具快锁结构上，相比普通钢制插销，铜材质自带的自润滑特性让它在无额外润滑的工况下也能保持顺畅滑动，不会因为长期静置出现锈死卡滞的问题，在户外便携设备、潮湿工况的防护舱体结构里适配性很强。从结构设计来看，这个构件采用一体化折弯成型的主体结构，没有额外的拼接焊缝或者铆接点位，整体刚性表现更好，长期承受插拔冲击载荷也不会出现拼接位开裂的问题。主体上预留的两个沉头安装孔，是用来将固定侧基座锁紧在安装基体上的，孔位做了沉头处理，安装后螺丝端面不会突出构件表面，不会干涉插销的滑动行程，也能避免外露的螺丝头剐蹭操作人员或者周边管线。侧面的弧形让位槽，是和插销活动侧的导向凸台配合的，滑动过程中凸台嵌入槽内，既可以限制插销的最大伸出、缩回行程，避免插销整体从基座里滑脱，也能在插销锁止到位后承受横向的剪切载荷，不会因为侧向受力让插销出现偏摆错位。构件端部的斜切导向结构，是设计时特意做的导入倒角，在舱门闭合对位存在小范围偏差的时候，斜切面可以顺着对接位的导向边滑入锁孔，不需要操作人员反复调整对位精度，能有效提升快开结构的操作效率，在需要快速开合的应急检修门结构上，这个细节能大幅缩短操作耗时。从安装边界来看，这个构件的安装基面为平面结构，只需要在基体上对应两个安装孔的位置加工出螺纹底孔，就可以直接完成固定，不需要额外加工复杂的让位槽或者定位台阶，对安装基体的加工精度要求很低，适配不同厚度的板材安装场景，不管是薄钣金舱体还是型材框架的防护结构，都能直接适配。滑动行程的设计上，插销的有效锁止长度经过匹配计算，锁止状态下插入对接位的深度足够承受常规的振动冲击载荷，不会因为设备运行过程中的振动出现松脱滑出的问题，缩回状态下插销端部不会突出基座端面，不会在舱门开启时剐蹭到周边的走线或者零部件。在实际选型应用的时候，需要注意这个构件的滑动配合间隙是按照铜材的热膨胀系数预留的，在极端高温工况下使用不会因为材料膨胀出现卡滞，低温环境下也不会因为间隙过大出现晃动异响，在户外通信设备舱、便携检测仪器防护箱、小型工装快锁结构上都能适配。设计这类插销结构的时候，要重点关注滑动面的粗糙度控制，铜构件的滑动接触面不需要做额外的表面涂层，只要加工到合适的粗糙度，就能依靠铜材本身的特性实现长期顺畅滑动，相比需要额外加装润滑衬套的钢制插销，整体结构更简单，后期维护成本更低，不需要定期加注润滑脂，在洁净度要求较高的设备舱体上使用也不会出现油污污染的问题。另外这个构件的外形做了边角倒钝处理，所有外露的锐边都做了圆弧过渡，操作人员手动插拔操作的时候不会被锐边划伤，在需要手动频繁操作的快开结构上，这个细节能有效提升操作安全性。
