Arduino控制鸡蛋搬运机械臂结构设计

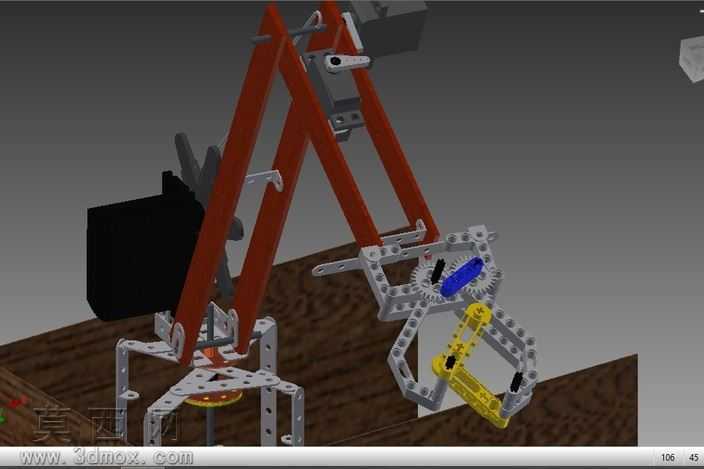

本作品为基于Arduino UNO控制的鸡蛋搬运机械臂三维建模成果，整体采用类桁架式支撑架构搭配多关节联动的执行端设计，建模过程中对每一处拼装构件的尺寸公差、装配间隙都做了精准还原，确保虚拟装配状态下各运动副不存在干涉问题。建模阶段先完成底部支撑基座的结构搭建，采用三角稳定构型的红色支撑臂作为主体承载结构，对臂体的连接孔位、铰接转轴位置做了参数化定义，方便后续调整臂展范围与俯仰角度。材质渲染上区分了不同功能构件的视觉表现：承载臂体采用哑光红棕色工程塑料质感，铰接金属件做了银灰色磨砂金属材质处理，执行端的夹持爪部分搭配明黄色的传动构件与蓝色的驱动限位件，木质工作台面做了纹理贴图还原，整体渲染效果清晰区分各功能模块，直观展现机械结构的层级关系。结构设计上，末端执行器采用齿轮联动的对称夹持构型，通过齿轮啮合传动实现两爪的同步开合，夹持接触面做了仿形软垫结构设计，能够适配鸡蛋这类易损易碎物件的夹持需求，避免夹持力过大造成物件破损；关节处预留了舵机安装位，可直接适配标准微型舵机的装配尺寸，配合Arduino控制板可实现多轴联动的点位控制，完成鸡蛋从取料位到放料位的平稳转运。设计思路围绕低成本易拼装的教学实验场景展开，整体构件兼容乐高类拼装孔位标准，既可以作为开源硬件的机械结构教学案例，也可通过调整夹持端构型适配更多轻型物件的搬运需求，建模过程中对运动行程做了模拟校验，确保机械臂在有效工作范围内可完成预设的抓取、抬升、回转、下放全套动作，铰接部位的限位结构设计避免了运动超程造成的结构损坏，整体结构紧凑，传动路径清晰，具备较高的教学演示与二次开发价值。
