滚桶式节气门阀体机械结构三维设计

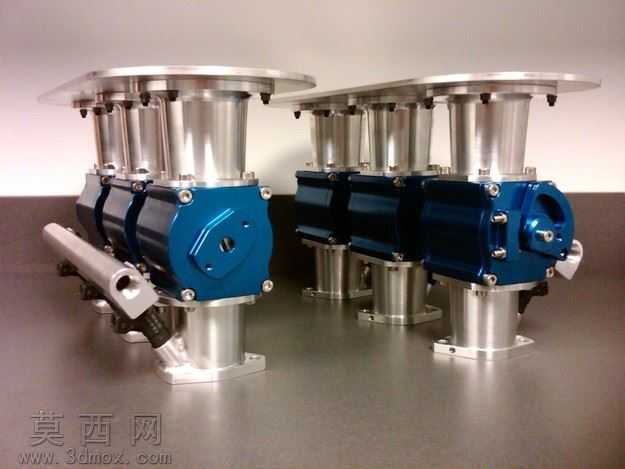

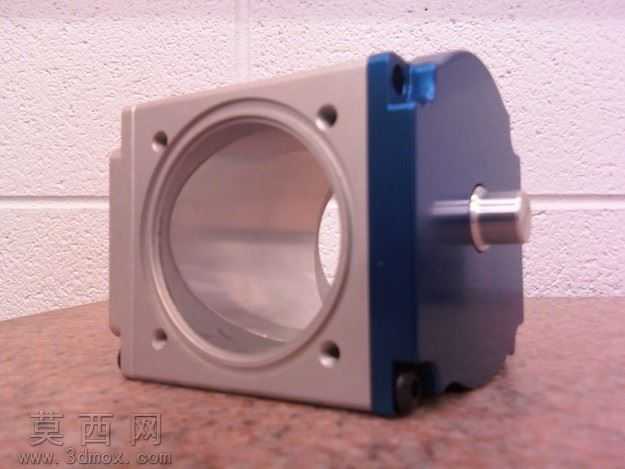

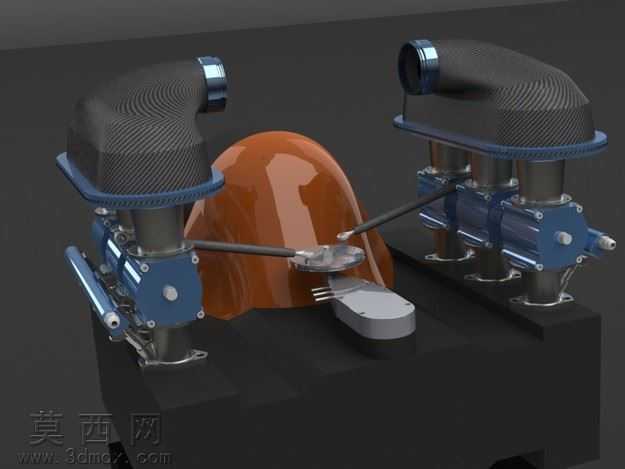

本作品为滚桶式节气门阀体的三维数字化设计成果，建模阶段严格遵循机械加工工艺规范与流体通断部件的功能逻辑，首先基于节气门的进气流量调控核心需求搭建参数化骨架，先完成主体阀腔的回转体基础特征搭建，精准匹配圆形进气通路的通径尺寸，保证进气通道的内壁光滑度符合流体流动要求，避免不必要的流阻损耗。建模过程中对阀体两侧的安装法兰面做了精细化特征处理，均匀排布的安装孔位严格对齐安装基准，孔位的沉头深度、孔径公差均参照通用机械装配标准设定，保证后续与进气歧管、进气前段的装配匹配度。阀腔内部的滚桶容纳腔做了同轴度约束，保证滚桶转动时的同心度，避免卡滞、漏气等问题。侧面的转轴安装位设计了对应的轴肩定位结构与密封槽预留位，可适配常规的密封圈安装需求，满足节气门工作时的负压密封要求。材质渲染阶段，主体阀体赋予了深蓝色哑光金属漆材质，模拟铝合金阳极氧化后的工业部件质感，表面添加了细微的机加工纹理，还原真实机械零件的加工痕迹，金属材质的反光度、粗糙度参数经过反复调试，既体现金属部件的硬朗质感，又不会出现过度反光影响结构展示的问题；转轴部分赋予了深灰色金属质感，模拟调质处理后的钢件材质，与主体阀体形成清晰的材质区分，方便观察装配关系。结构设计上，整体采用一体化阀体布局，减少不必要的拼接缝隙，降低漏气风险，阀体外部的加强筋布局经过受力校核，在保证整体结构强度的前提下尽可能控制阀体重量，符合车用部件轻量化的设计趋势。设计思路围绕节气门的核心功能展开，摒弃传统蝶阀式节气门的结构形式，采用滚桶式通断结构，可获得更线性的进气流量调控曲线，适配大流量进气的使用场景，建模全程保留了完整的参数化特征，可根据不同的排量需求、安装尺寸要求快速调整通径、法兰孔位、转轴尺寸等参数，具备较强的设计复用性，所有特征均做了倒角、圆角处理，避免锐边，既符合实际加工的工艺要求，也避免装配过程中出现割伤密封件、操作人员的问题。
