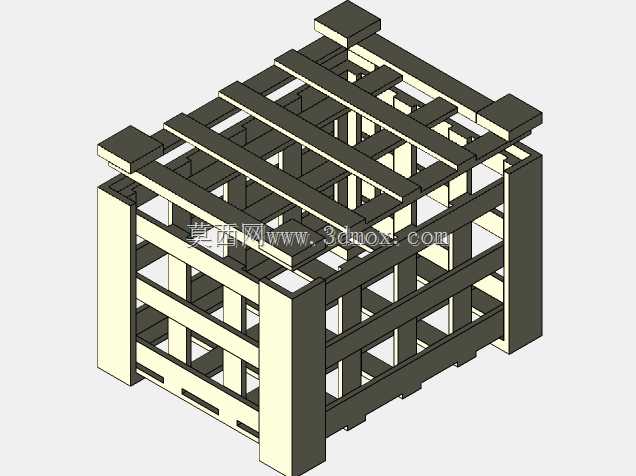

开放式木质仓储周转箱结构设计

在生产制造与仓储物流的货物周转环节，这类开放式木质托盘箱是散件、规则包装货品短途转运、线边暂存、高位货架堆码的常用载具，区别于全封闭木箱，其格栅式的侧壁结构能在保障结构强度的前提下，大幅降低箱体自重，同时方便作业人员从多个方位观察内部货品存量，也适配叉车、手动液压搬运车的多方向进叉作业需求。从结构设计逻辑来看，该箱体采用底托与侧围一体化的框架式构造，底部承托梁的排布间距经过载荷校核，既保证1吨以内均匀载荷下的底板挠度控制在允许范围内，避免长期堆载出现底板断裂变形，也预留了标准叉车的货叉插入空间，进叉高度适配国内通用的100mm标准货叉厚度，不会出现进叉卡滞、货叉顶坏底板的问题。侧围的竖向立柱与横向肋条采用交错嵌合的连接方式，立柱直接延伸到底部承托梁的上表面，将侧围承受的侧向堆码载荷直接传递到底部主承托结构，避免横向肋条单独受力出现劈裂，格栅的间隙尺寸控制在80mm以内，既保证通风透气，适配需要一定空气流通的仓储货品存放，也能防止常规尺寸的周转箱、零部件从间隙掉落。顶部的压梁结构采用与底托对应的排布方式，在多层堆码时，上层箱体的底托梁可以直接卡合在下层箱体的顶部压梁之间，避免堆码过程中出现箱体滑移、倾翻的风险，堆码层数可根据木材材质达到3-4层，充分利用仓储垂直空间。设计过程中充分考虑了木质材料的各向异性特性，所有受力方向的构件均顺着木材纹理排布，连接节点避开木材的节疤、开裂等缺陷位置，整体外形尺寸适配标准1200mm*1000mm的物流托盘模数，能够直接配合自动化立体仓库的货架尺寸、输送线的宽度边界，不需要额外调整载具规格就能接入现有仓储物流体系，在机械加工车间的零部件周转、电商仓储的货品暂存、农产品的批量转运场景中都能适配，不需要额外加装辅助连接件就可以直接投入使用，日常维护也仅需要对出现劈裂的肋条进行局部更换，不需要整体报废，降低长期使用的成本。
