木工焊接作业用C型夹持工装结构

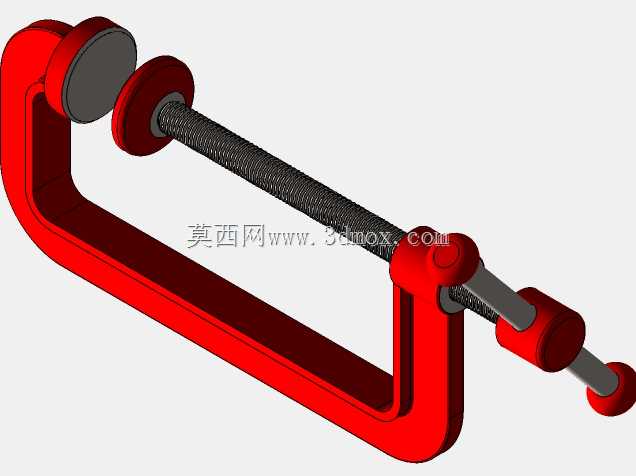

　　在日常的金属焊接、木工拼接、小型零部件修配作业场景里，这类C型夹持结构是一线操作工位上出镜率极高的辅助工装，不少刚入行的结构设计师容易把它的结构想的过于简单，实际上要兼顾夹持稳定性、操作便捷性、长期使用的抗形变能力，每一处结构细节都要结合实际受力场景做校核。从实际作业场景来看，不管是小型钢结构件点焊时的拼缝定位，还是木工开料前的板材叠层固定，或是钳工台上面的小型零件钻孔限位，这类夹具都能快速完成装夹，不需要复杂的安装步骤，转动末端的手柄就能带动丝杆推进，让活动压头平稳贴合工件表面，配合C型架体另一端的固定压头，形成稳定的三点受力结构，避免装夹过程中工件出现偏移、翘边的问题。

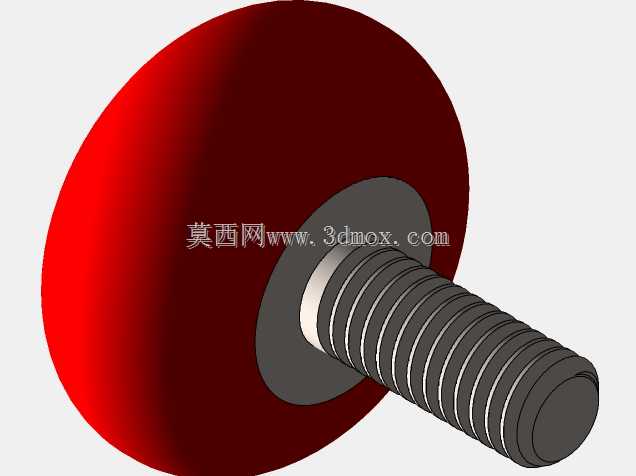

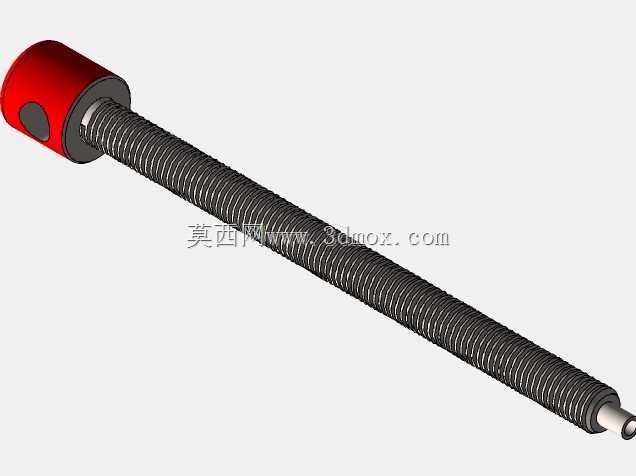

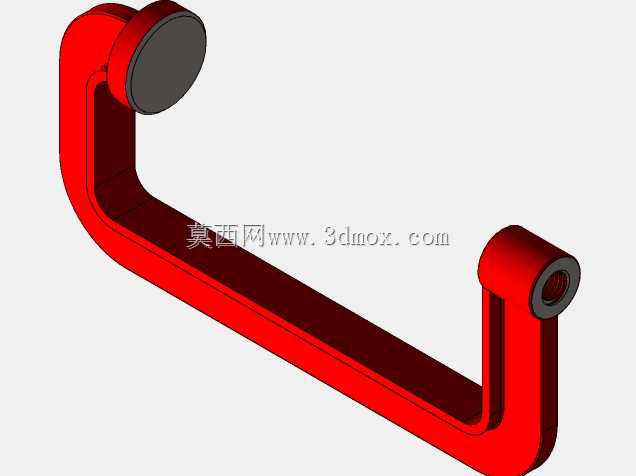

　　从设计思路上拆解这套结构，首先要考虑的是架体的开口深度与喉深参数，常规的手动C型夹喉深要覆盖常见的工件夹持宽度，架体的C型弯角位置不能出现应力集中的直角结构，要做平滑的圆弧过渡，避免长期大夹紧力作用下弯角位置出现疲劳开裂；丝杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动更平稳，长时间承受轴向夹紧力也不容易出现滑牙问题，丝杆和活动压头之间采用活动铰接结构，夹紧过程中压头可以根据工件表面的倾斜角度做小范围自适应调整，保证压合面和工件表面完全贴合，不会因为接触面倾斜出现压痕或者夹持力不足的问题。

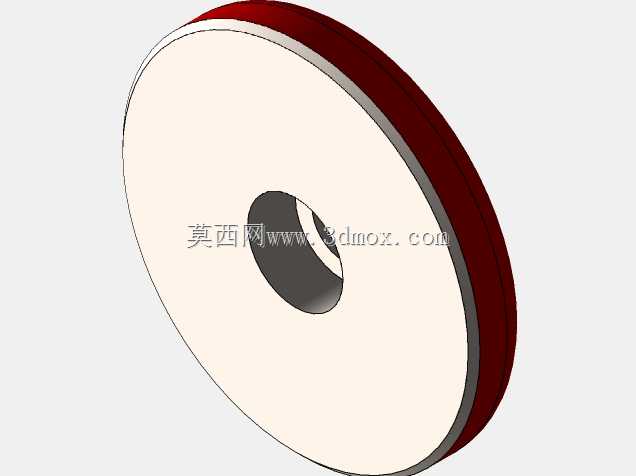

　　固定压头和活动压头的端面都做了平面化处理，部分工况下可以在压头端面加装防滑橡胶垫或者铜垫，避免夹伤软质工件比如铝材、木材的表面，同时增大接触面的摩擦力，防止工件受外力时出现滑动。操作端的手柄采用穿杆式结构，不需要额外的辅助工具，直接用手转动就能施加足够的夹紧力，当需要更大夹紧力的时候，还可以在手柄上加装套管延长力臂，满足厚钢板、硬木这类大夹紧力需求的工况。从安装边界和尺寸适配来看，这类手动C型夹不需要固定在工作台面上，可以根据作业位置随意移动，整体重量控制在单手可拎取的范围，架体的外侧轮廓没有突出的尖锐棱角，避免作业过程中剐蹭操作人员；丝杆的行程要匹配架体的最大开口尺寸，保证活动压头可以完全退到架体开口的最外侧，方便放入厚度较大的工件，同时丝杆的末端要做限位结构，防止转动过程中丝杆从架体的螺纹孔里完全脱出，造成零件散落。不少新手建模的时候容易忽略丝杆和架体螺纹孔的配合间隙，实际生产中这个间隙要控制在合理范围，既要保证丝杆转动顺畅，不会出现卡滞，又要避免间隙过大导致夹紧时出现晃动，影响夹持精度；架体的截面尺寸要根据最大夹紧力做强度校核，通常采用铸钢或者高强度球墨铸铁一体成型，部分轻型款也会采用高强度锻铝材质，降低整体重量方便高空作业携带。在焊接作业场景下使用时，架体表面要做防锈喷塑处理，避免焊接飞溅粘在架体表面影响外观和操作手感，压头部分采用淬火处理，提高表面硬度，防止长期夹持硬质工件出现压痕凹陷，影响夹持的平面度。

　　和快速夹具相比，这种丝杆传动的C型夹夹紧力调节范围更大，可以根据不同工件的材质特性灵活调整夹紧力度，夹薄件的时候可以轻轻带紧避免夹变形，夹厚重工件的时候可以加大力度保证装夹牢固，适用的场景覆盖了五金加工、木工制作、设备维修、家装施工等多个领域，是工装夹具里通用性极强的基础款结构。建模过程中要注意还原各部件的装配关系，丝杆和螺纹孔的配合要符合机械设计的公差要求，活动压头和丝杆的铰接位置要保留合理的转动间隙，架体的弯角处的圆弧过渡要自然，不能出现建模的棱角断层，压头端面的平面度要符合实际加工的精度要求，整体装配完成后要模拟丝杆的全行程运动，检查是否存在运动干涉，保证模型和实际产品的运动逻辑完全一致，方便后续做工程出图、运动仿真或者3D打印验证的时候可以直接使用。
