互锁拼接式凹凸配合插接块结构

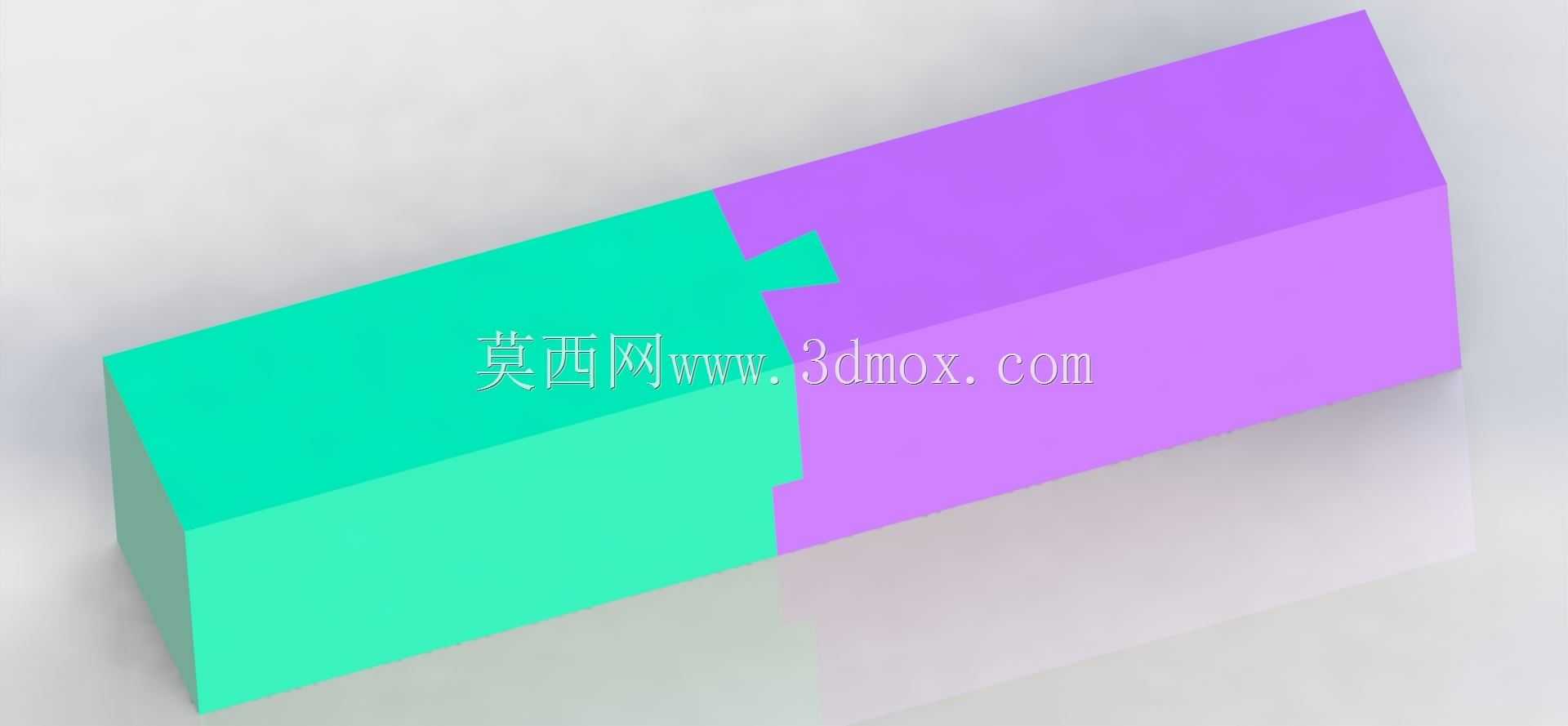

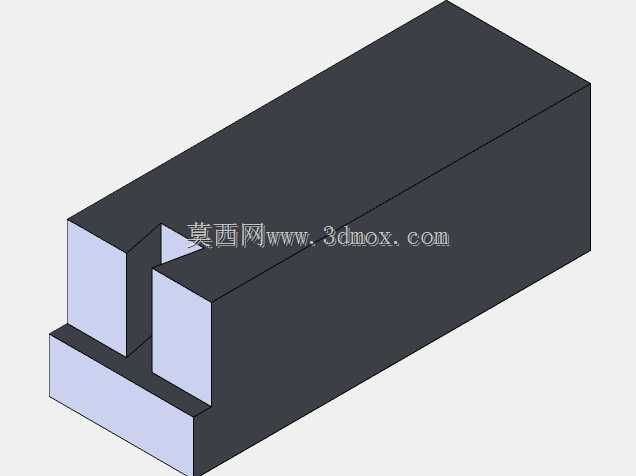

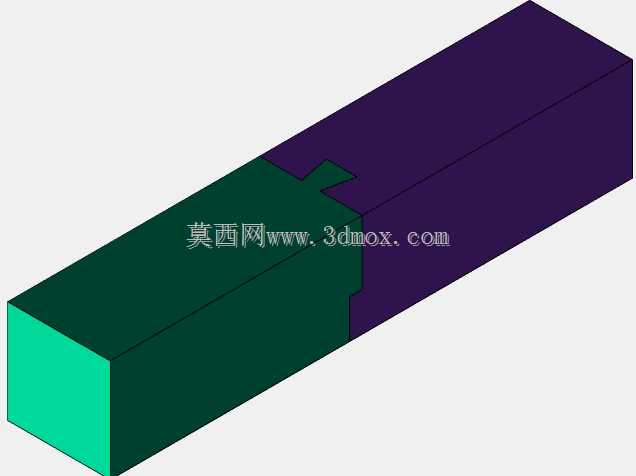

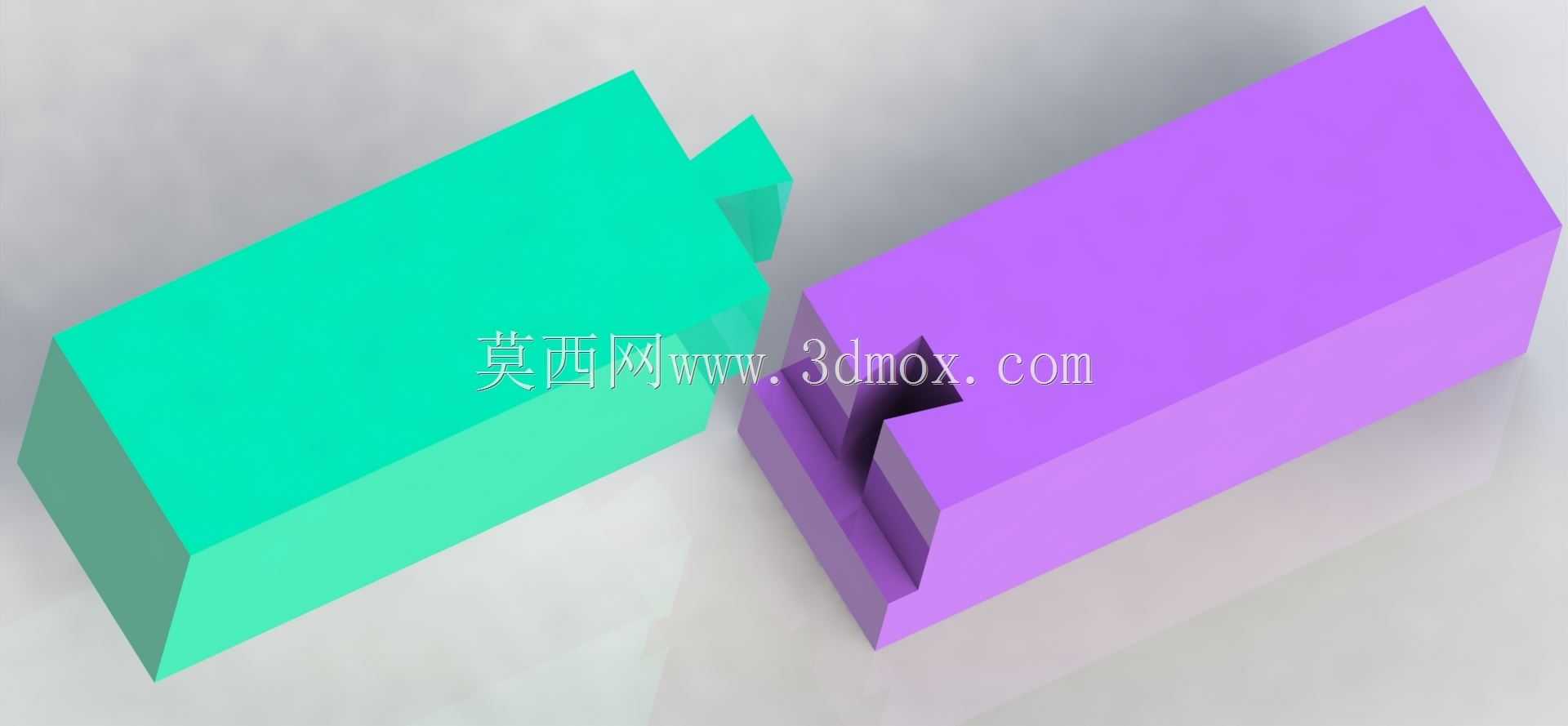

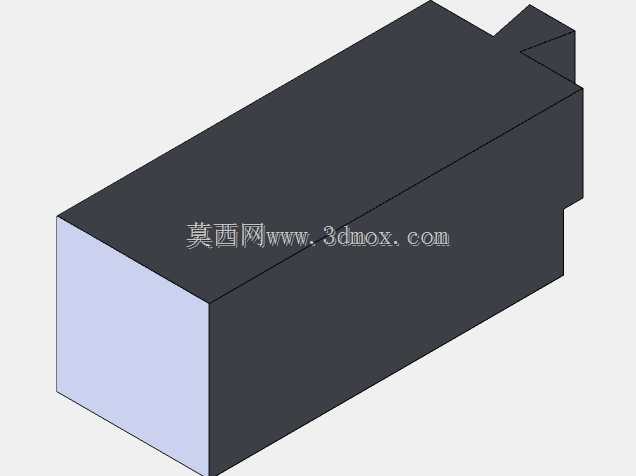

这类凹凸配合的插接块结构，常应用在模块化工装治具的快速拼接、小型输送线的侧边挡条快速对接、非标设备的防护隔板快速装拆场景中，实际使用时不需要额外紧固件，依靠公头与母槽的过盈配合实现定位与固定，能大幅缩短现场组装与调整的时间，在频繁换型的生产线工位上实用性很强。从结构设计逻辑来看，公头端做了单侧斜切导向，插入母槽时不需要完全对准，斜角会自动引导公头滑入槽位，降低装配对位的难度，母槽内部做了两级台阶结构，第一级台阶承担插入导向作用，第二级台阶承担到位后的限位作用，避免插接到位后出现上下窜动的问题，公头根部做了加厚处理，能避免反复插拔过程中根部应力集中导致的断裂问题。外形尺寸上，两个插接块的主体截面为等尺寸矩形，拼接完成后整体外表面齐平，没有突出的棱角，不会在使用过程中剐蹭操作人员或者输送的物料，安装边界方面，母槽的开口尺寸比公头的外形尺寸单边预留0.1mm的装配间隙，既保证插拔顺畅，又不会因为间隙过大导致拼接后出现晃动，公头的插入深度设计为主体厚度的1/3，既保证足够的连接强度，又不会因为插入过深导致拆卸难度提升。实际选型使用时，这类结构可以根据使用场景的受力需求调整配合过盈量，如果是需要频繁拆装的场景，可以适当减小过盈量，在配合面增加防滑纹提升摩擦力，如果是长期固定不需要拆卸的场景，可以适当增大过盈量，甚至在插接面涂覆结构胶实现永久固定。建模过程中需要重点关注配合面的公差匹配，公头的拔模斜度控制在1°以内，避免插入后出现松动，母槽的内部拐角处做了R0.5的圆角处理，既可以降低注塑或者3D打印过程中的应力集中，也能避免公头插入时拐角处的干涉问题，两个块体的主体壁厚保持均匀，避免成型过程中出现缩痕影响配合精度。
