隐藏式五组件拼接互锁连接结构

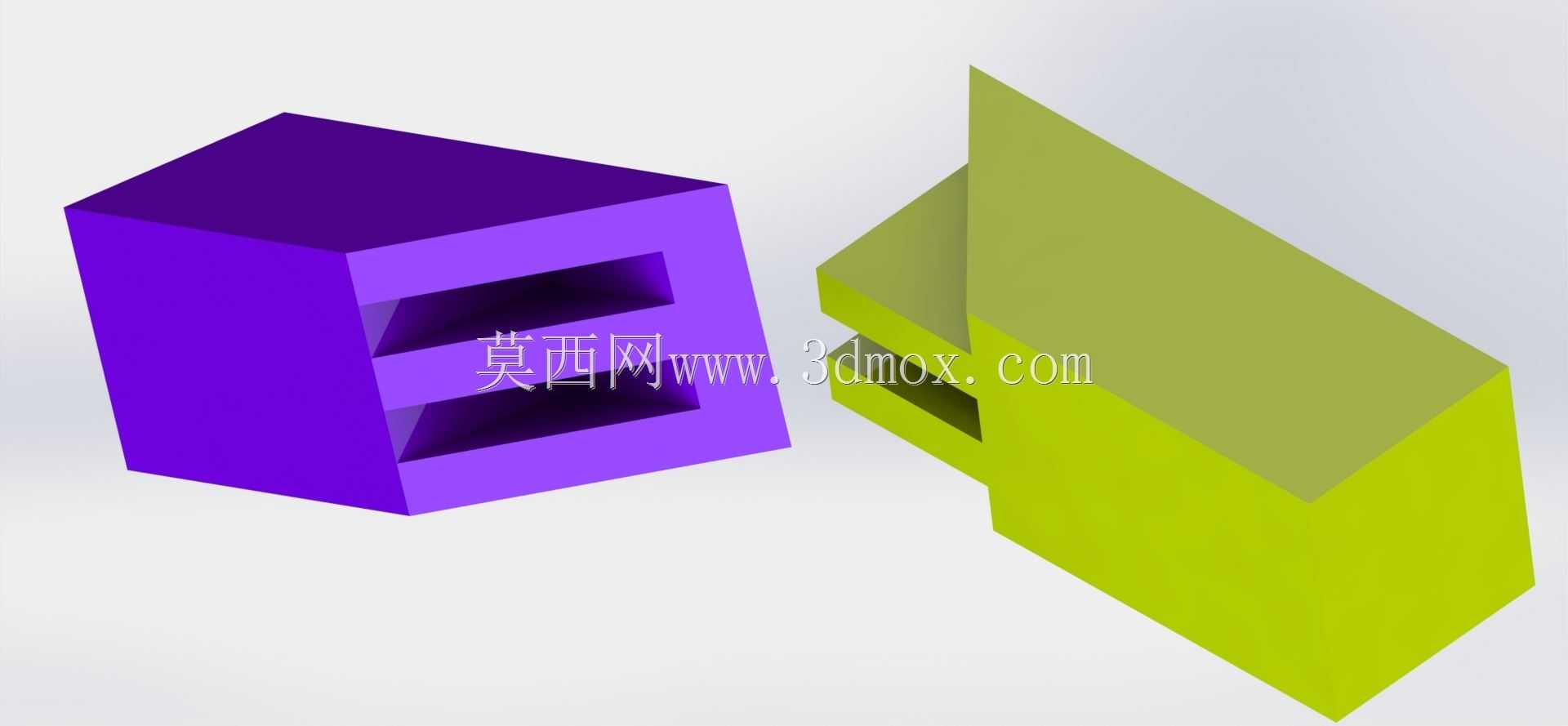

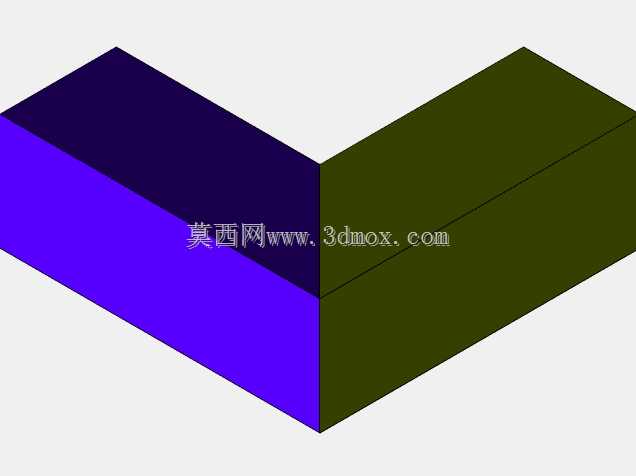

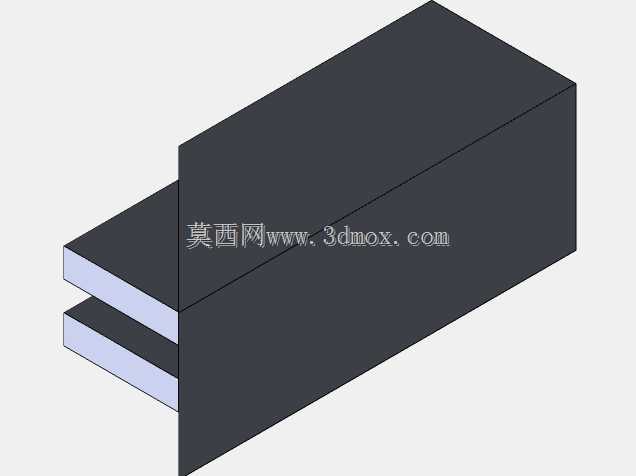

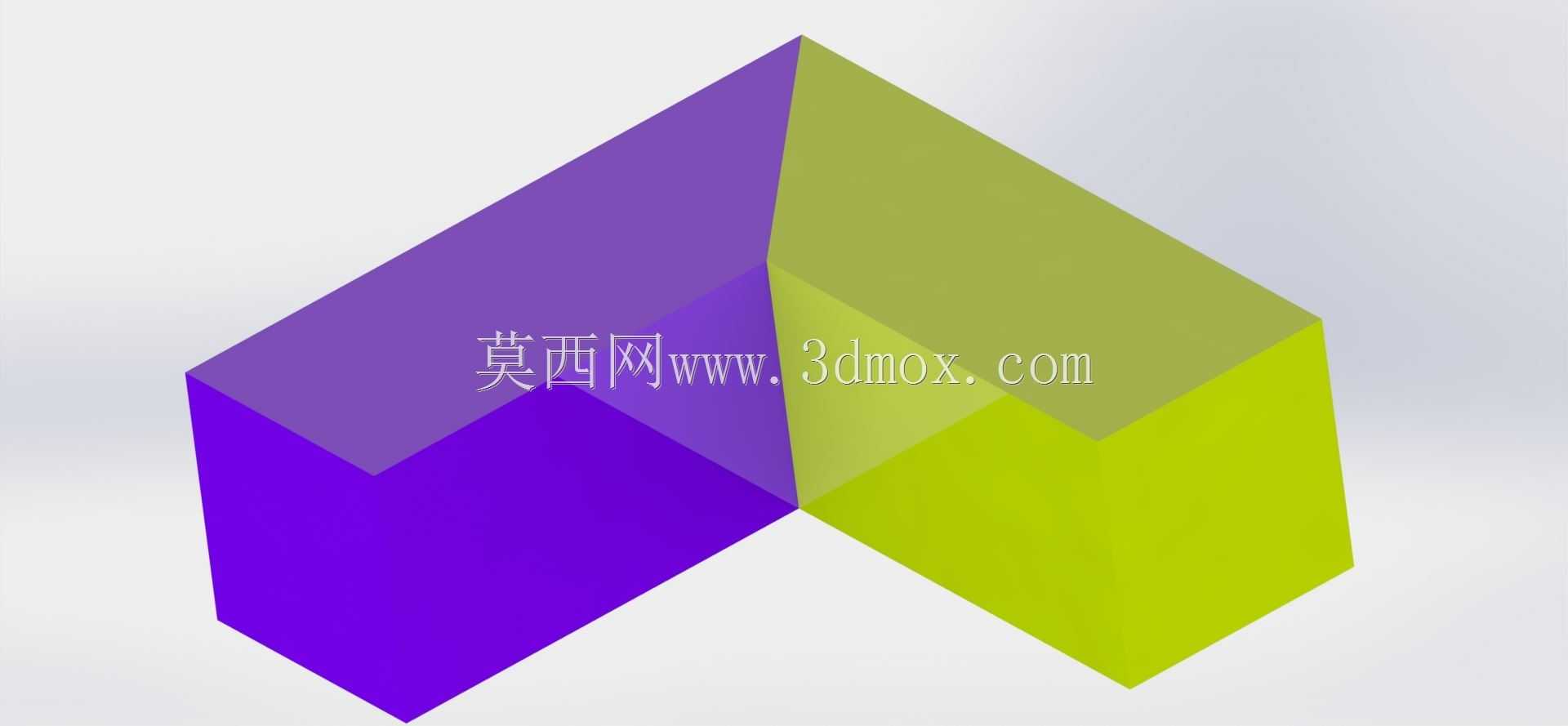

这类隐藏式五组件拼接互锁结构，常应用在需要无外露紧固件的设备装配场景中，比如自动化设备的外护板拼接、工装夹具的快换模块对接、小型检测设备的壳体装配，都能用到这类连接形式，它不需要额外的螺丝、卡扣配件，完全依靠零件自身的几何形态实现咬合锁定，装配后外表面平整无凸起，不会出现紧固件刮蹭操作人员、勾挂生产物料的问题，在洁净车间的生产设备、需要频繁拆装维护的模块化设备上适配性很强。从结构功能来看，这套连接结构拆分后分为两个核心互锁部件，紫色部件带有三道平行的内凹卡槽，槽体的侧壁做了微小的斜度导向，黄绿色部件对应设置了三道匹配的外凸卡榫，卡榫的端面同样带有导入斜角，装配时不需要额外对位工具，顺着导向方向推入即可完成锁定，推入到位后卡榫与卡槽的侧壁完全贴合，三个方向的自由度被完全限制，不会出现松脱、窜动的问题，拆卸时只需要沿着装配反方向施加平行拉力即可分离，不需要撬动、旋转等额外操作，单人就能快速完成拆装作业，能大幅缩短设备维护、模块更换的时间。设计这套结构的时候，首先要考虑装配间隙的控制，卡槽与卡榫的单侧间隙要控制在0.02到0.05毫米之间，间隙过大会导致装配后晃动，连接刚性不足，间隙过小则会出现装配卡滞，多次拆装后容易磨损接触面，降低连接寿命。同时卡槽的深度要匹配卡榫的长度，推入到位后两个部件的对接面要完全贴合，不能出现台阶缝隙，避免粉尘、切削液从拼接缝隙进入设备内部。从安装边界来看，这套结构的整体占用空间很小，两个部件拼接完成后整体轮廓为规整的长方体，没有外伸的结构，安装时只需要在对应的安装基体上预留出对应外形的沉槽即可，不需要额外预留紧固件的安装空间、扳手操作空间，能有效压缩设备的整体外形尺寸，在空间紧凑的小型设备内部布局时优势明显。另外这类互锁结构的受力方向有明确的适配性，垂直于拼接面的载荷、平行于卡榫长度方向的载荷都能稳定承载，在设计应用时要注意避免让卡榫承受垂直于自身侧面的过大冲击力，否则容易出现卡榫断裂、卡槽变形的问题，常规的静态连接、低频次拆装的场景下，这套结构的使用寿命远高于常规的螺丝连接、外露卡扣连接，也不会出现螺丝锈蚀、卡扣断裂脱落的故障，长期使用的维护成本更低。在实际建模过程中，要注意导向斜角的角度控制，斜角角度设置在15度到20度之间最为合适，角度过大导向效果差，装配时容易卡偏，角度过小则会导致卡榫的有效咬合长度缩短，降低连接的承载能力，同时所有的棱边都要做0.2毫米的圆角处理，避免装配时锐边刮蹭零件表面，也能减少应力集中，提升零件的结构强度。
