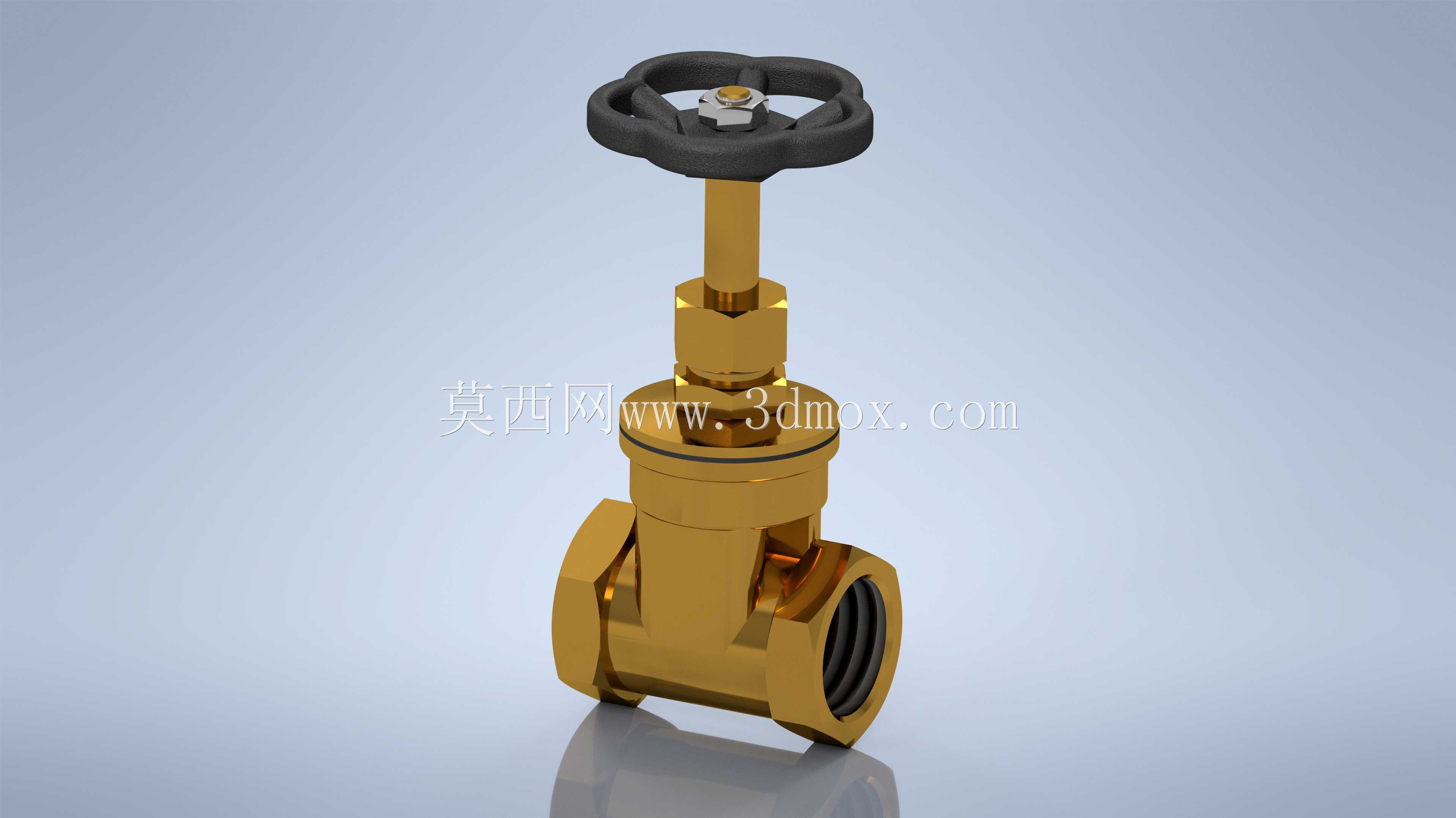

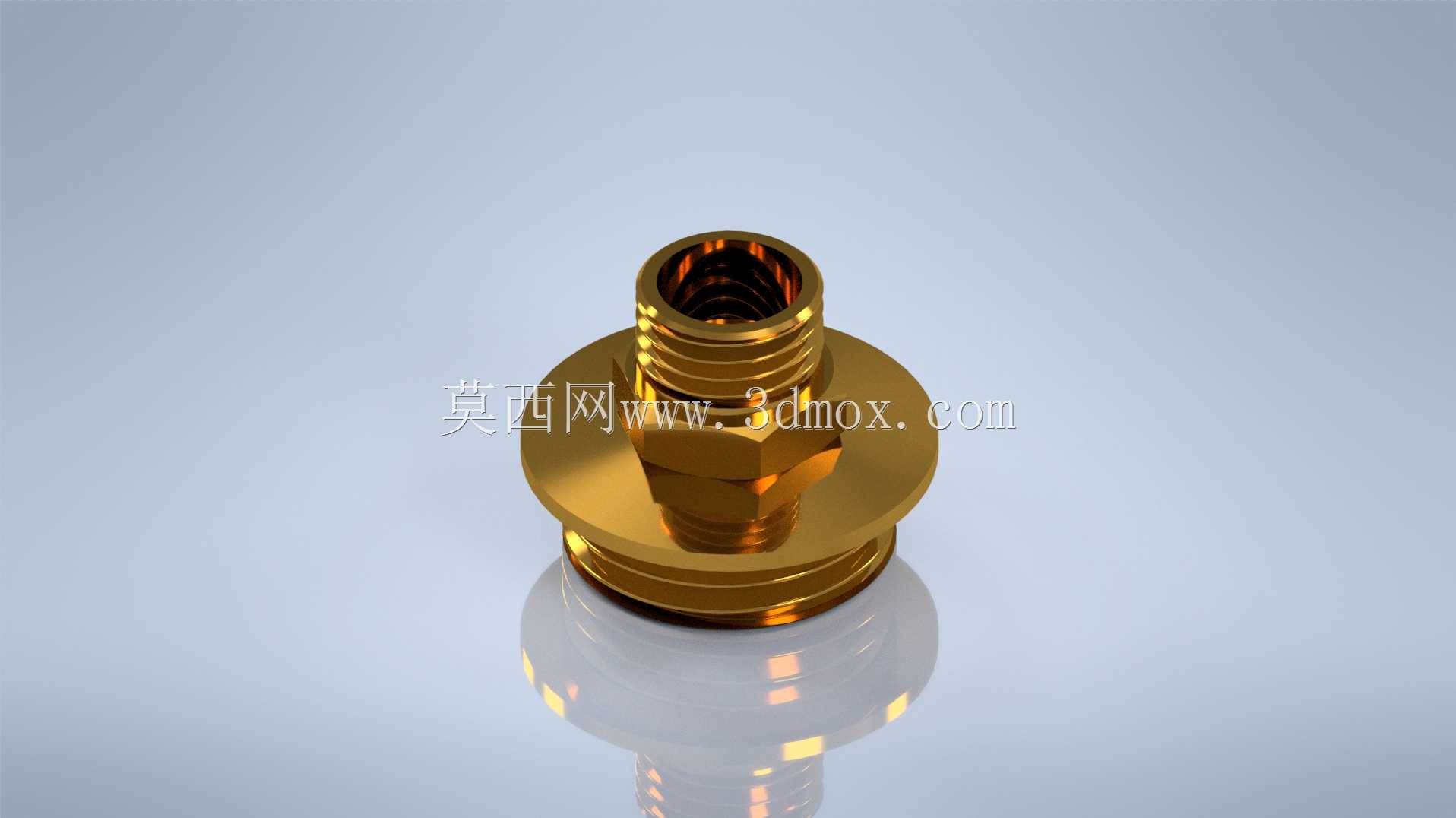

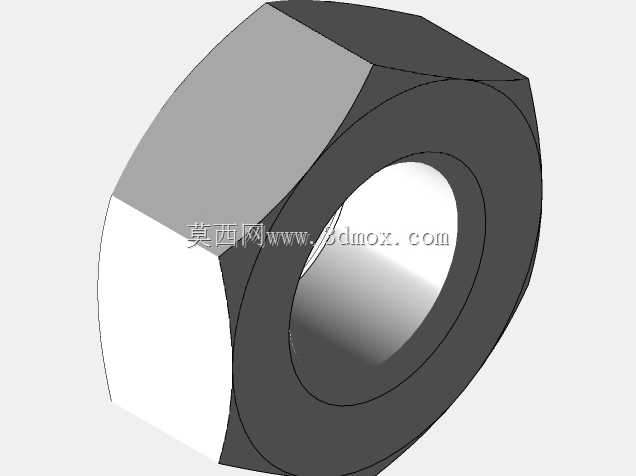

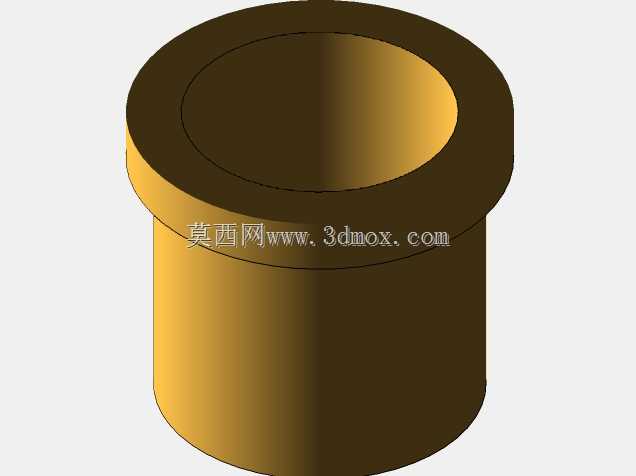

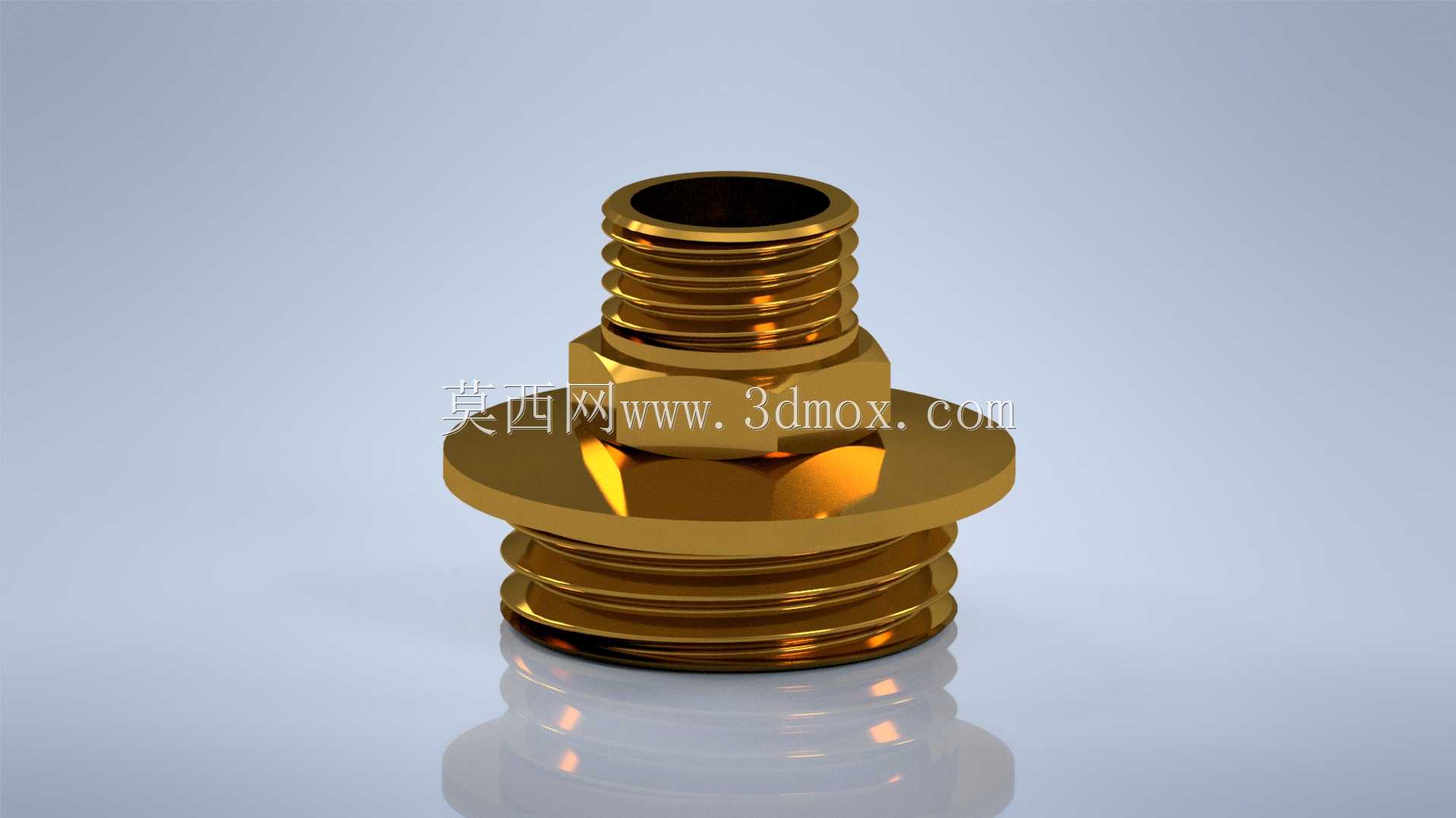

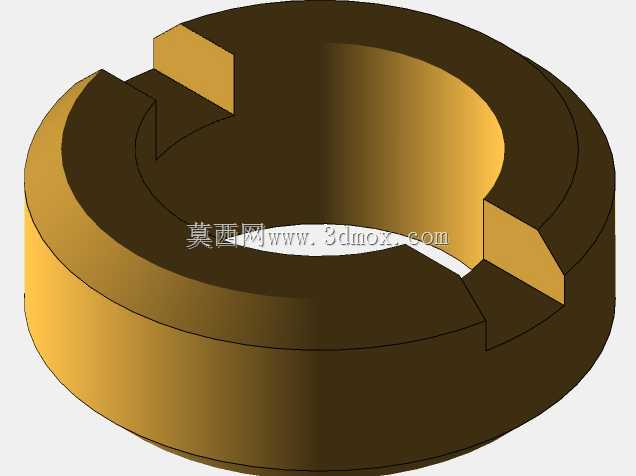

黄铜材质可调节流量液压切断阀结构

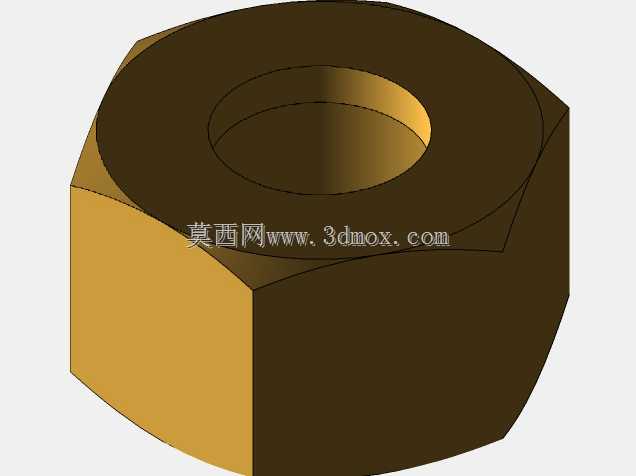

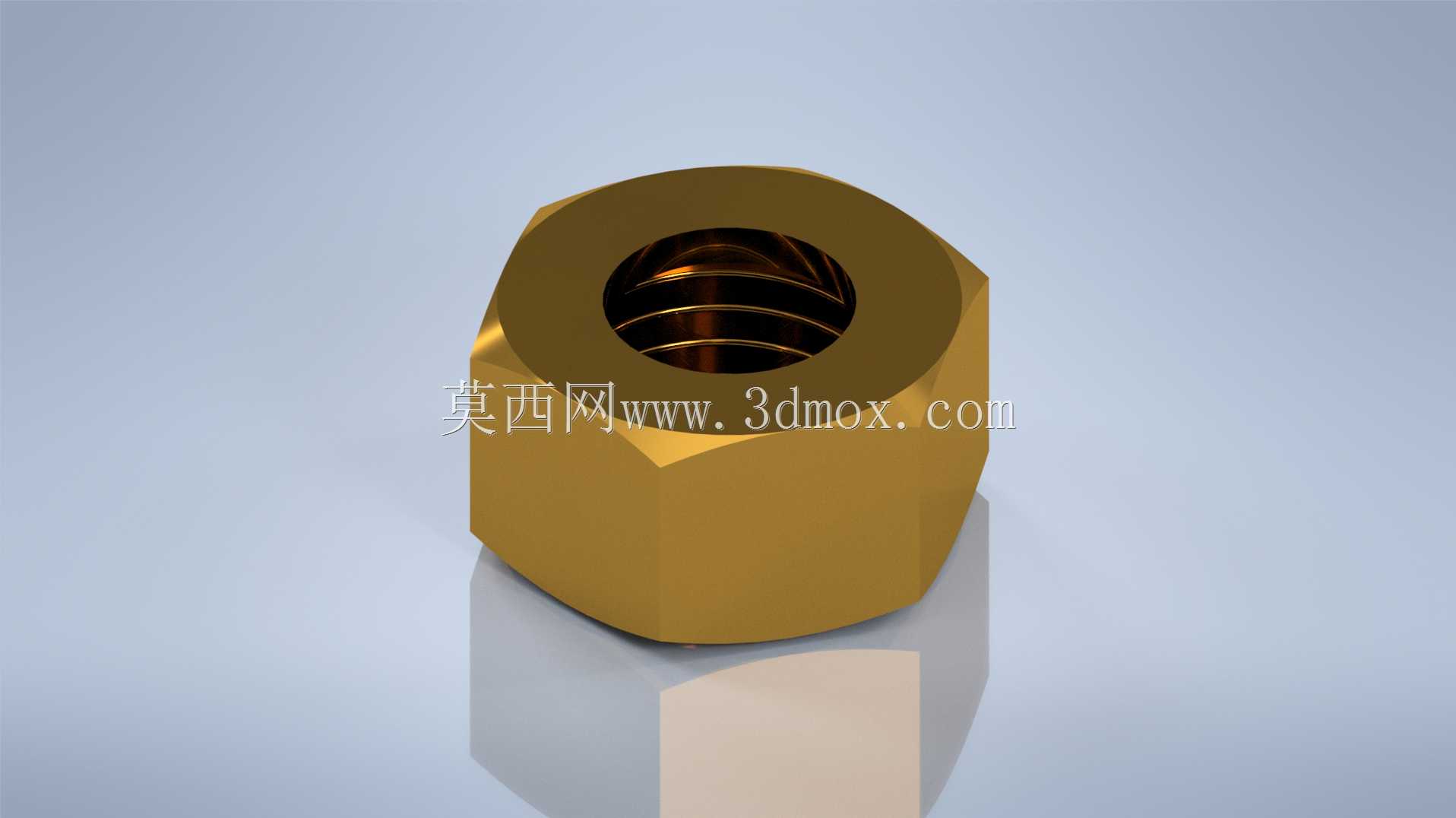

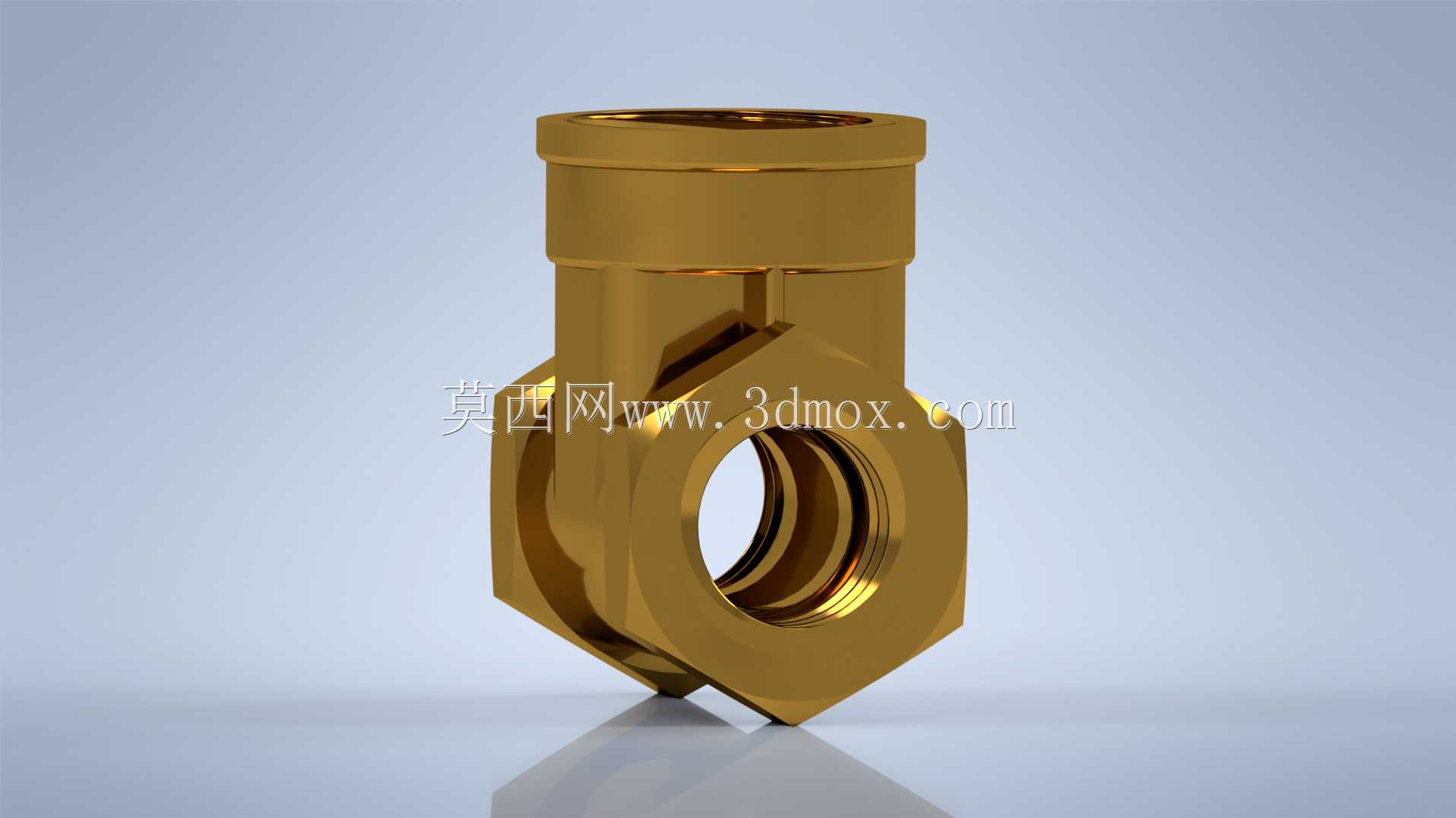

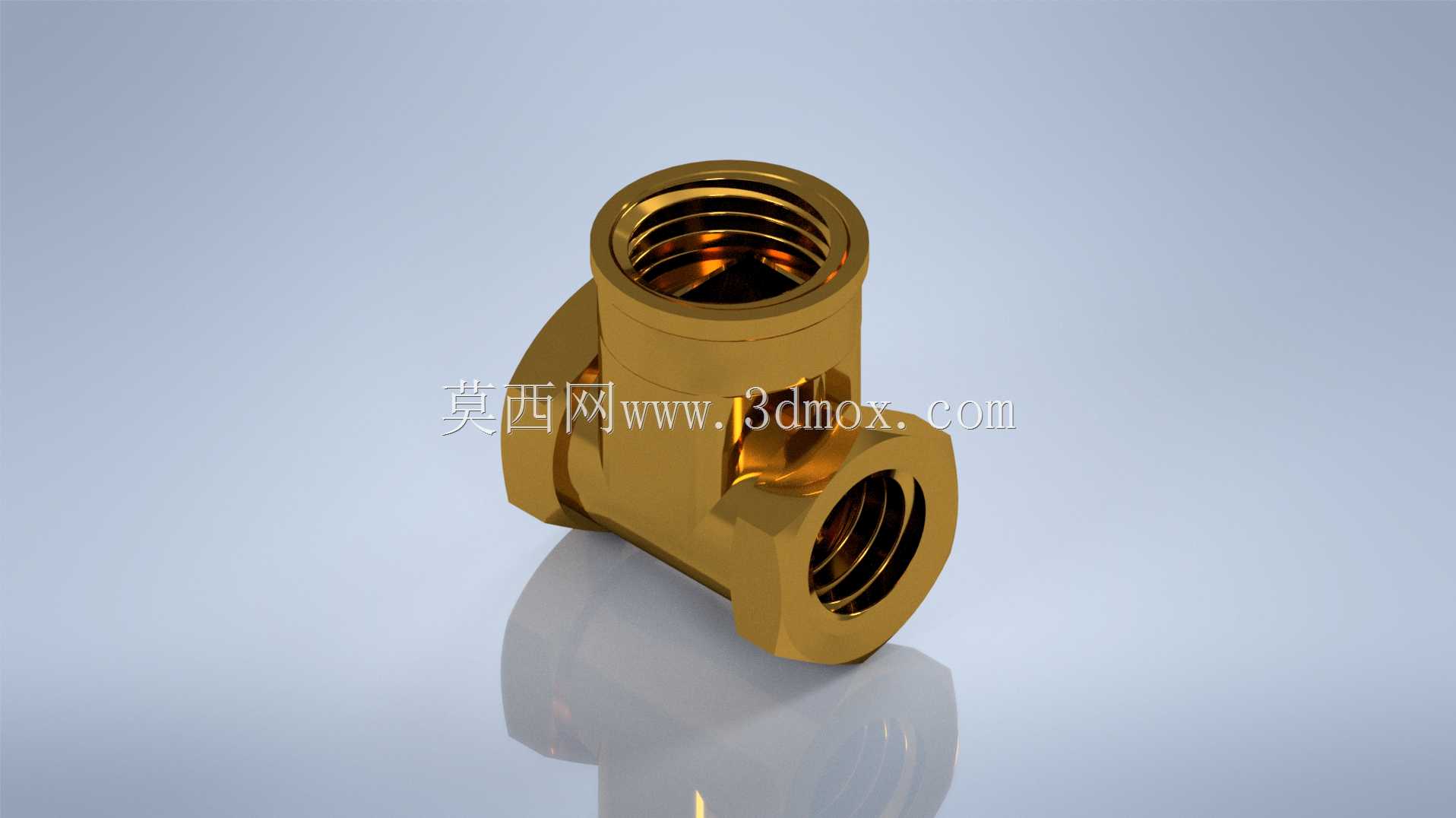

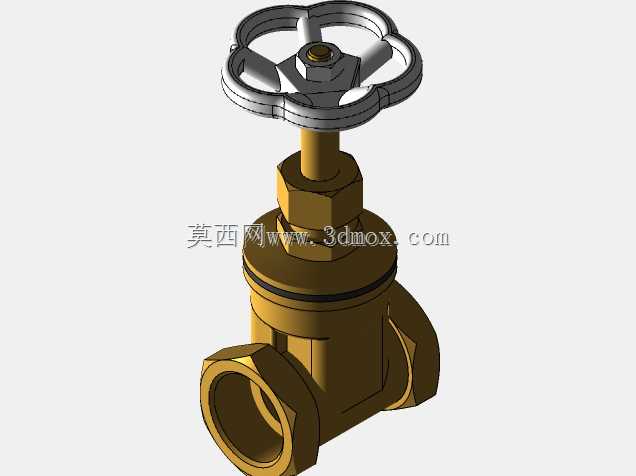

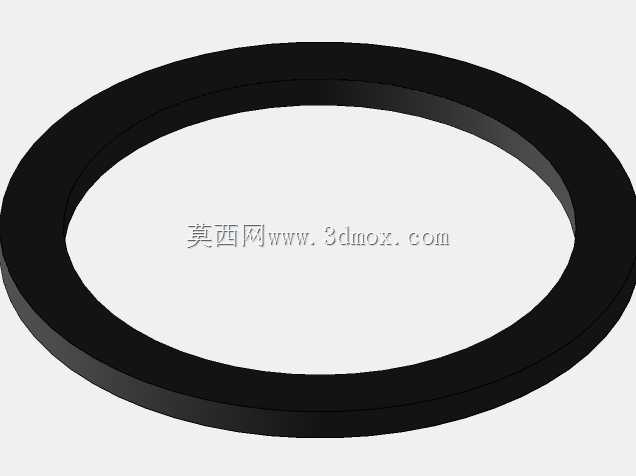

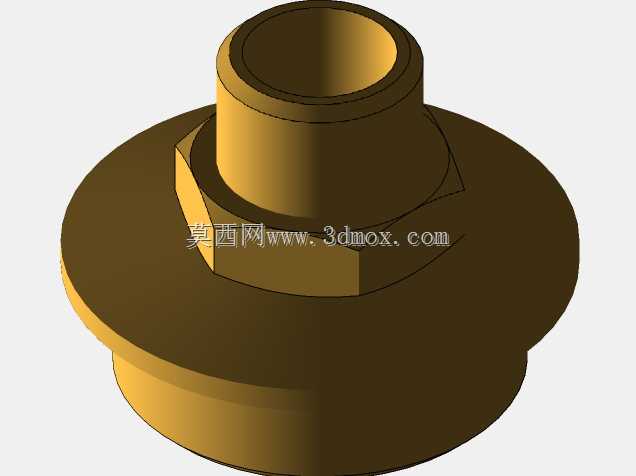

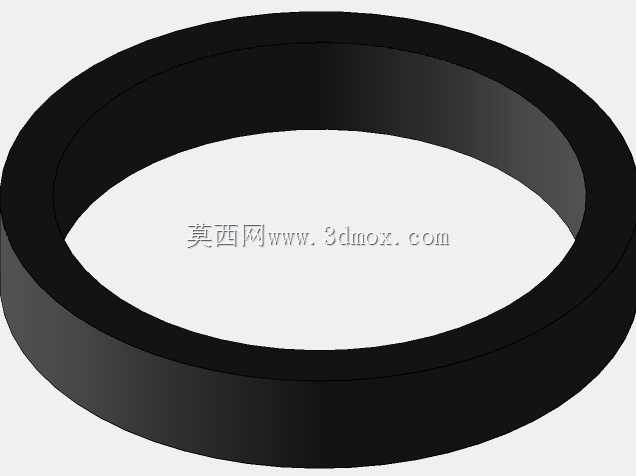

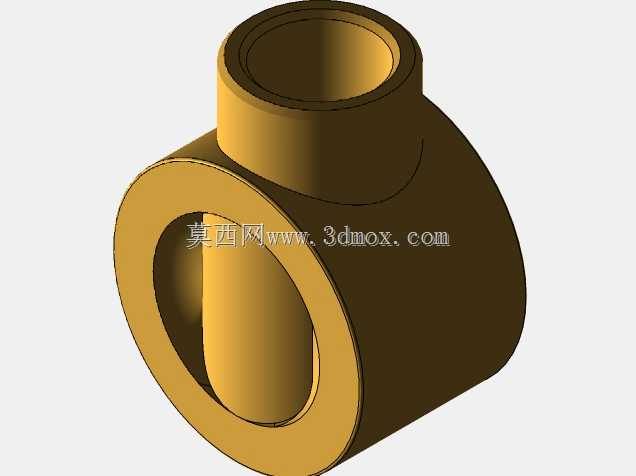

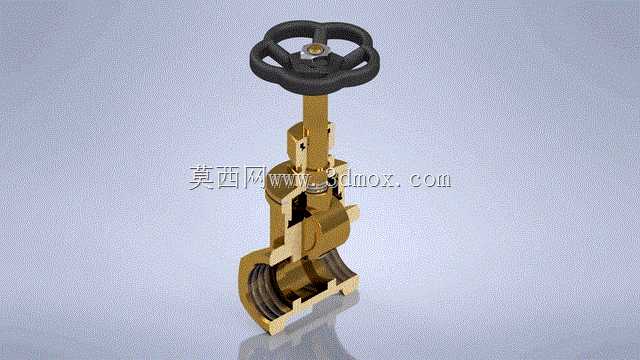

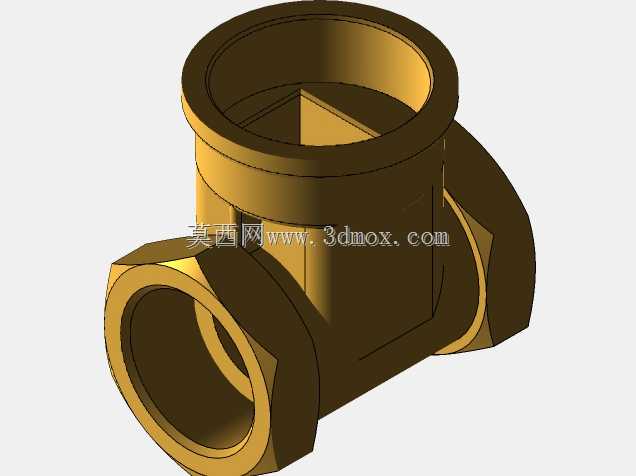

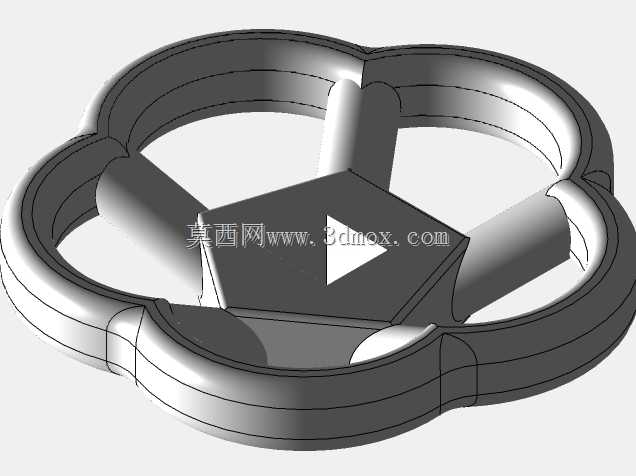

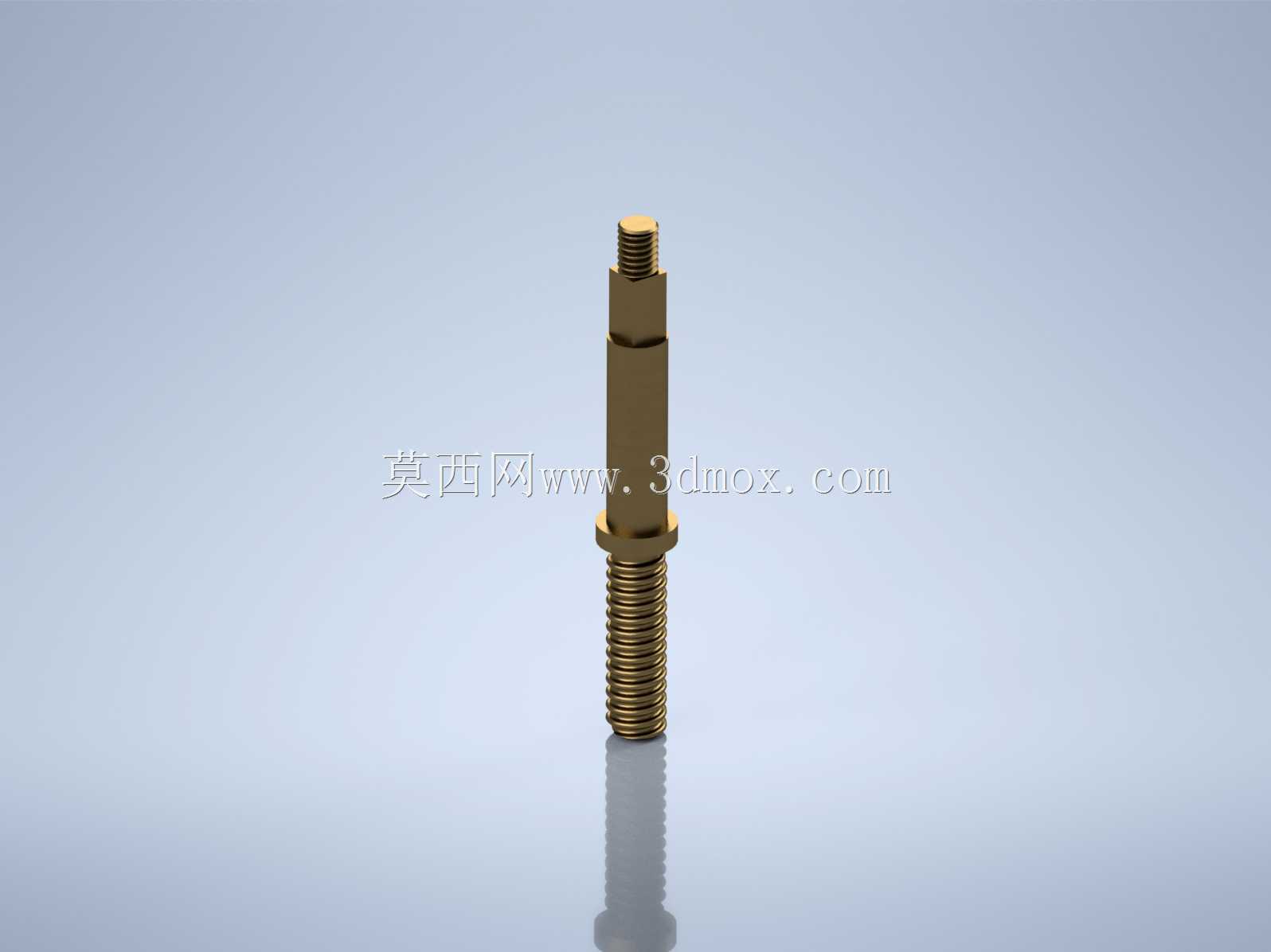

这款可调节流量的液压切断阀，主要适配1/2通径的软管管路工况，在小型液压站冷却回路、低压给排水支管、实验室流体输送管线中都能见到这类结构的应用，核心作用是在管路需要检修、支路切换时快速截断介质通路，同时也能在运行过程中通过手轮开度调整，对支路流量做线性调节，兼顾切断与节流两种功能。从结构设计来看，阀体主体采用黄铜材质切削加工成型，黄铜的抗锈蚀特性适配水基介质、普通液压油的长期接触需求，加工难度低且密封面研磨成本可控，适合小通径低压工况的批量应用。手轮部分采用铸铝材质，在保证操作强度的前提下降低了顶部操作件的重量，旋转手轮时通过阀杆的梯形螺纹传动带动内部闸板做上下直线位移，阀杆与阀体之间设置了橡胶密封件，避免介质沿阀杆间隙出现外泄漏，密封件的压缩量通过阀盖的压紧螺母做调整，长期使用出现磨损后可直接压紧螺母补偿密封量，无需整体拆解阀门。设计阶段针对螺纹传动的碰撞问题做了简化处理，实际建模过程中为了还原渲染效果做了真实螺纹的特征呈现，但实际工程应用中这类小通径阀门的阀杆螺纹多采用成型工艺加工，装配时不会出现螺纹牙型的干涉碰撞，最终量产结构中会对螺纹起止端做退刀槽与倒角处理，规避装配卡滞问题。安装边界上，这款阀门两端采用软管插接结构，安装时无需额外配置法兰或螺纹接头，直接将对应通径的软管插入阀体两端的插接段，配合喉箍锁紧即可完成固定，整体轴向尺寸紧凑，手轮旋转所需的操作空间仅需覆盖手轮外径周边50mm范围即可，不会占用过多管线排布空间，适合在设备内部管线密集的区域做布置。内部闸板采用楔式密封结构，全关状态下闸板与阀体密封面紧密贴合，可实现零泄漏截断，开度调整过程中闸板的提升高度与通流面积呈近似线性关系，操作人员可通过手轮的旋转圈数直观判断当前开度，无需额外配置开度指示装置，在对流量调节精度要求不高的工况下可直接替代调节阀使用，降低管路配置成本。
