AR15低剖面导气座结构设计

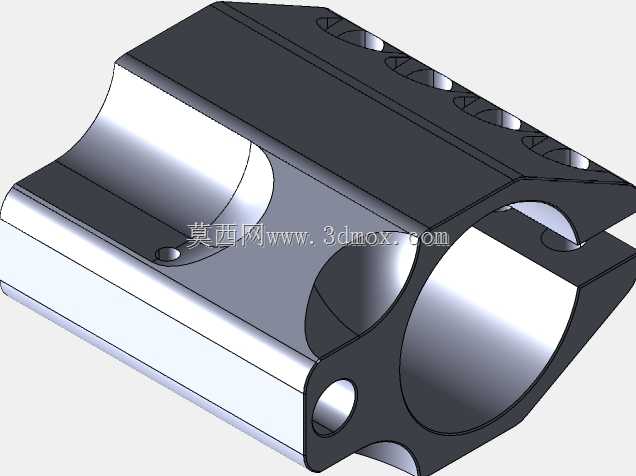

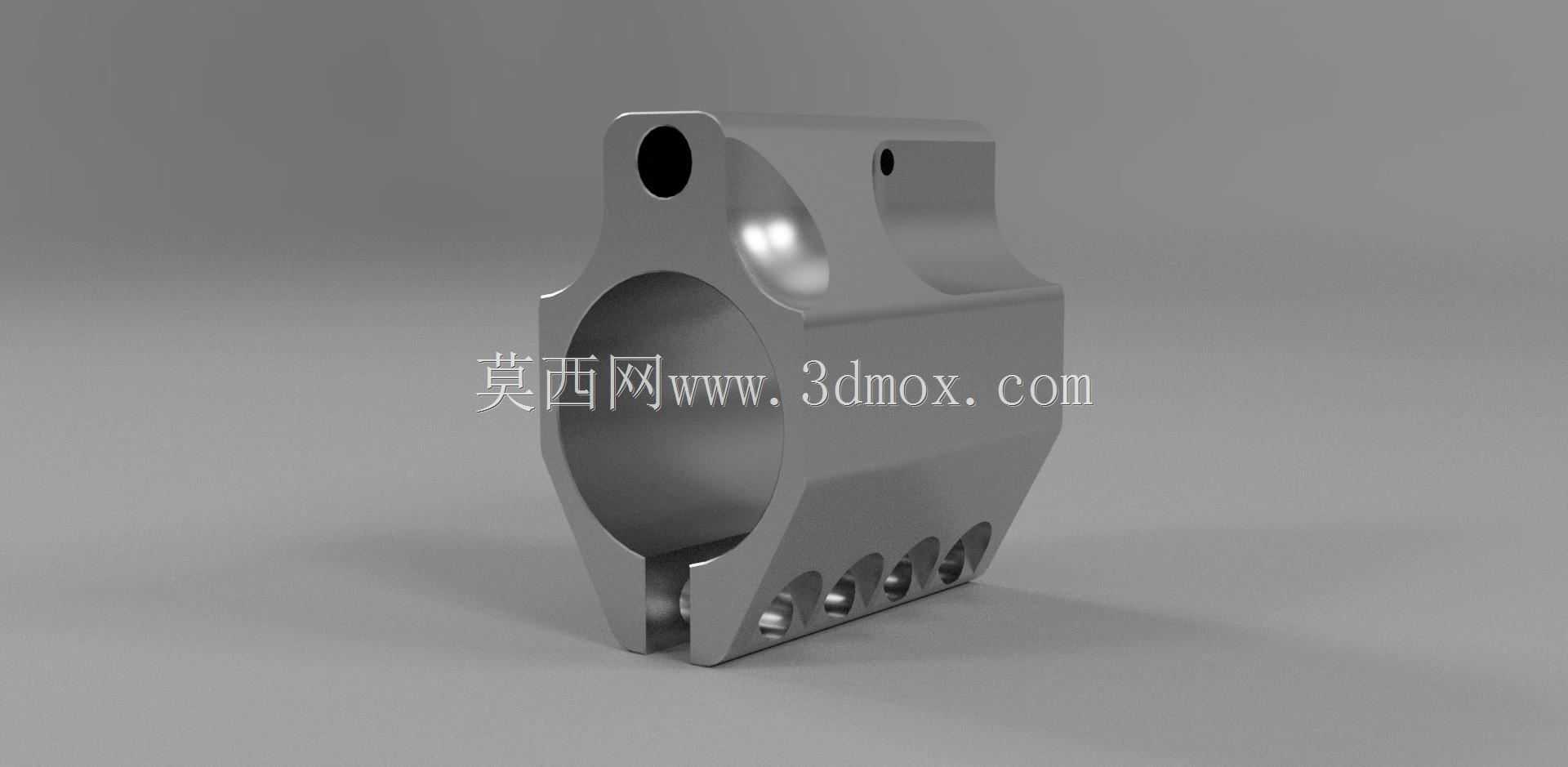

该部件属于枪械导气系统核心承载构件，主要适配AR15系列自动步枪的低剖面布局需求，安装于枪管指定位置，承担导气路径导流、结构限位与周边附件安装基准的多重作用。在实际枪械工况中，该部件需要承受火药燃气的瞬时高压冲击，同时要匹配护木的低轮廓安装要求，避免突出于护木外轮廓影响握持与附件拓展。从结构设计来看，主体采用环形抱紧结构与枪管配合，内孔加工精度需控制在合理公差范围内，保证与枪管外圆的同轴度，避免导气路径偏移影响自动机循环可靠性。上部开设的定位销孔用于与枪管对应位置的销接固定，可承受自动循环过程中的往复冲击力，防止部件出现轴向窜动。侧面的弧形凹陷结构一方面是为了避让周边构件的运动空间，另一方面通过曲面过渡降低应力集中系数，减少高压燃气冲击下的结构疲劳风险。下部的多组横向孔位为导气调节与气流导出通道，不同孔径的匹配可适配不同装药规格的弹药，调整进入导气管的燃气流量，保证自动机在不同环境下的动作可靠性。安装边界方面，部件整体外轮廓严格控制在低剖面尺寸范围内，上部平面与护木内顶面预留合理装配间隙，两侧突出量不超过枪管外圆切线范围，避免与护木内壁发生干涉。环形抱紧部位的壁厚经过受力校核，在保证燃气承压强度的前提下尽可能削减冗余厚度，控制整体重量，降低枪管前部的附加载荷，对射击精度的影响控制在可接受范围内。结构过渡位置全部采用圆角处理，既减少加工过程中的应力集中隐患，也避免装配时锐边划伤操作人员或周边管线。在实际建模过程中，所有配合面的公差基准统一以枪管轴线为核心基准，销孔位置度、导气孔同轴度均按照枪械零部件的常规精度要求设定，可直接用于后续的工程图转化与加工工艺编制，适配常规的金属切削加工流程，不需要特殊的定制工装即可完成加工。
