双联同轴塑料传动齿轮结构设计

项目分类:3D模型 发布时间:2021-09-13 ID:268916
  • 双联同轴塑料传动齿轮结构设计
  • 双联同轴塑料传动齿轮结构设计
  • 双联同轴塑料传动齿轮结构设计

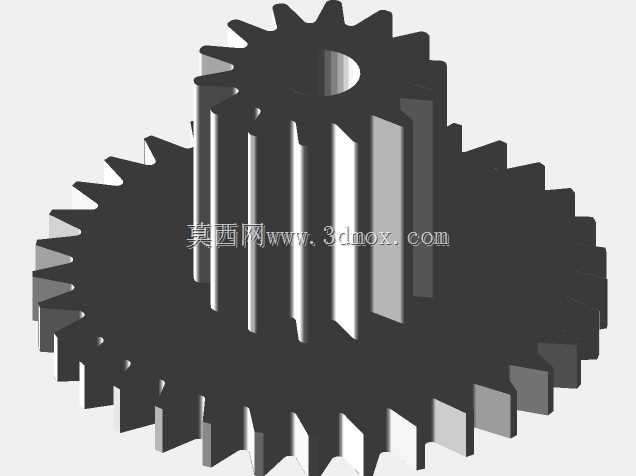

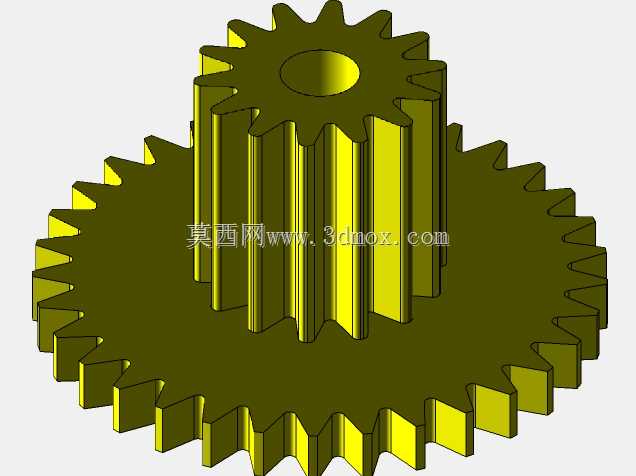

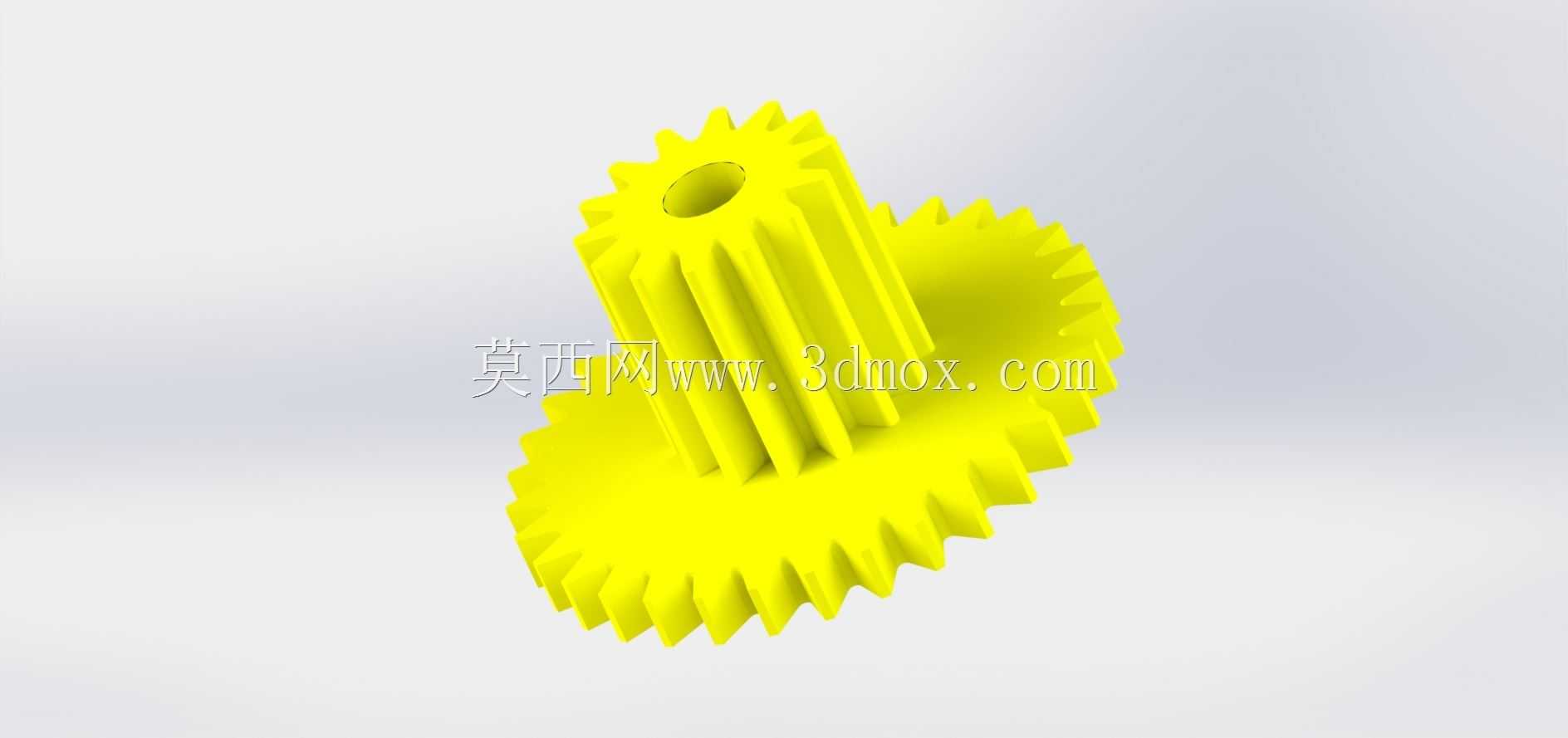

这款双联齿轮采用同轴一体式结构设计,大小两个齿圈沿轴向排布,中心设置贯通安装孔,可直接套入对应直径的传动轴完成装配,无需额外设计分体式连接结构,能有效缩减传动链路的轴向安装空间,适配内部布局紧凑的小型传动设备。从实际应用场景来看,这类塑料材质的双联齿轮常被用于小型家电传动模块、办公设备走纸机构、玩具动力传输单元、小型自动化送料机构中,可在单根轴上实现两级不同速比的动力传递,替代传统分体式两个齿轮配合的结构,减少装配工序的同时,也能降低同轴度偏差带来的传动卡顿、齿面偏磨问题。设计过程中,首先要匹配传动链路的速比需求确定两个齿圈的齿数差,大齿圈负责输入端的低速大扭矩传递,小齿圈对接输出端的高速传动,齿形采用标准渐开线圆柱直齿设计,加工难度低,啮合过程中无轴向分力,对支撑轴承的轴向载荷要求更小,适配低成本的滑动轴承或简易轴套支撑结构。齿圈与中心安装毂之间设置均匀分布的轴向加强筋,既可以减少塑料成型时的材料收缩变形,也能提升齿轮整体的抗扭强度,避免传递扭矩时出现齿圈与毂部断裂的问题。安装边界方面,中心孔的直径公差需按过渡配合设计,保证与传动轴装配后无相对打滑,同时两个齿圈的径向跳动、端面跳动公差需控制在小模数齿轮的标准范围内,避免啮合时出现齿侧间隙不均、传动噪音过大的问题。齿宽设计上,两个齿圈的齿宽根据各自传递的扭矩大小匹配,大齿圈齿宽略大于小齿圈,保证输入端啮合接触面积足够,不会因负载过大出现断齿。实际选型使用时,需注意这类塑料齿轮的适用工况,仅适合传递小扭矩、转速适中的传动场景,工作环境温度需控制在工程塑料的允许范围内,避免高温环境下材料强度下降导致齿形变形,同时啮合副需采用同材质或硬度匹配的齿轮配对,减少齿面磨损,延长整体传动机构的使用寿命。设计建模时需重点校验齿形的啮合干涉情况,确认两个齿圈的轴向间距足够,不会与相邻传动件发生运动碰撞,同时中心孔的键槽或扁位结构(若有防转需求)需与传动轴的防转结构匹配,保证扭矩传递可靠。
