精灵球造型创意摆件三维结构设计

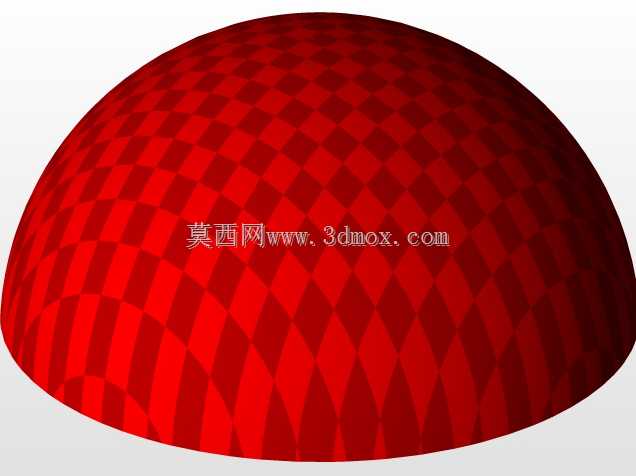

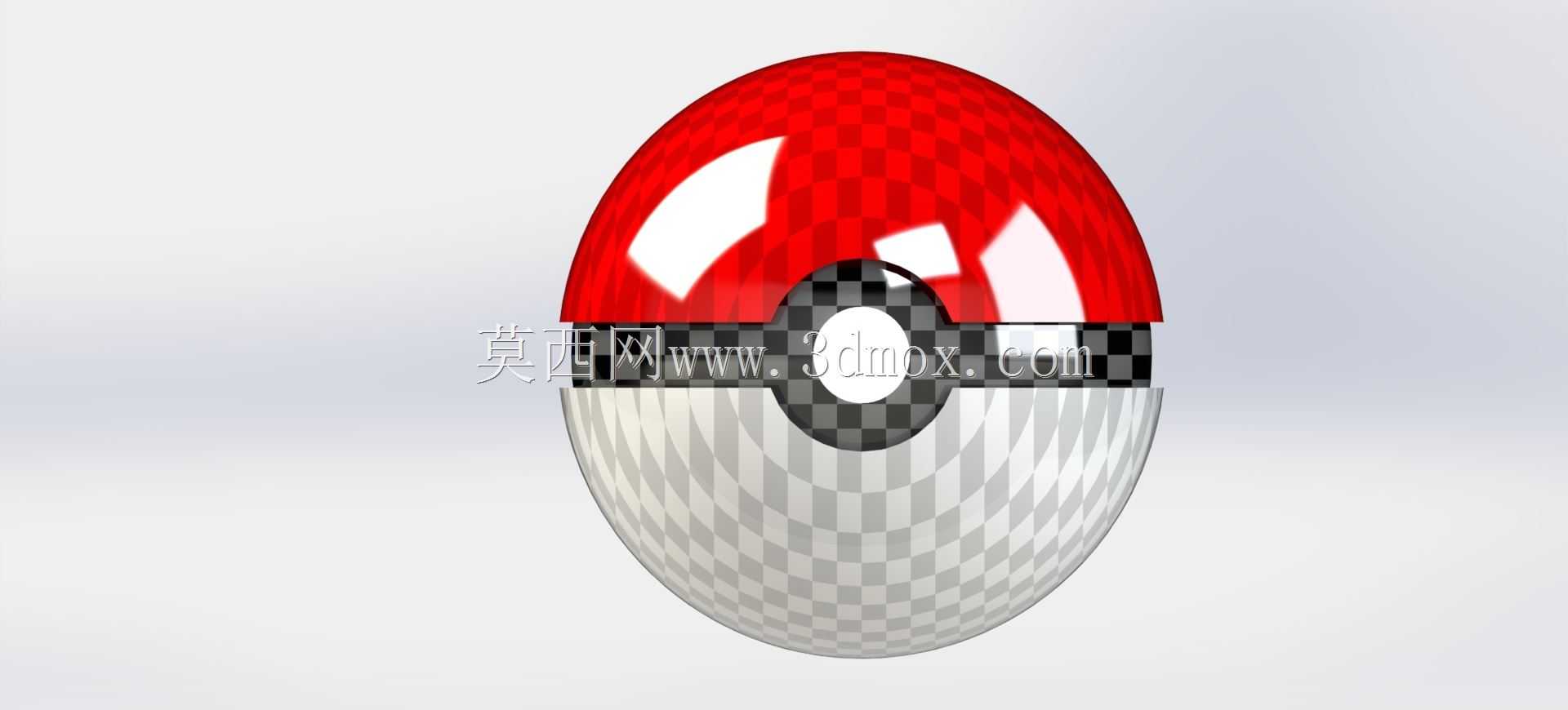

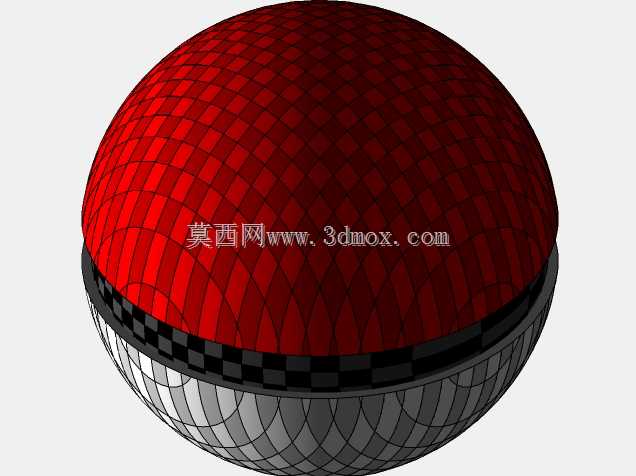

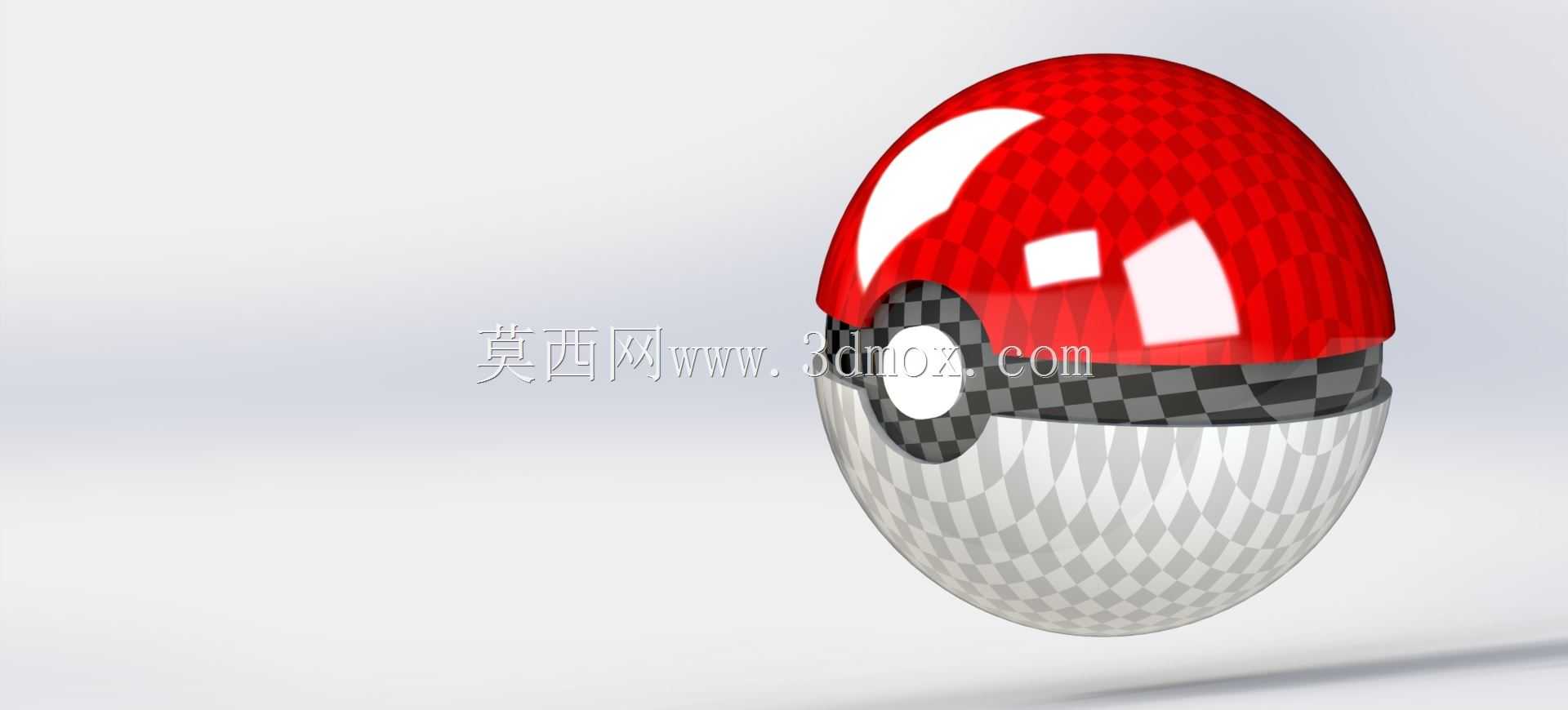

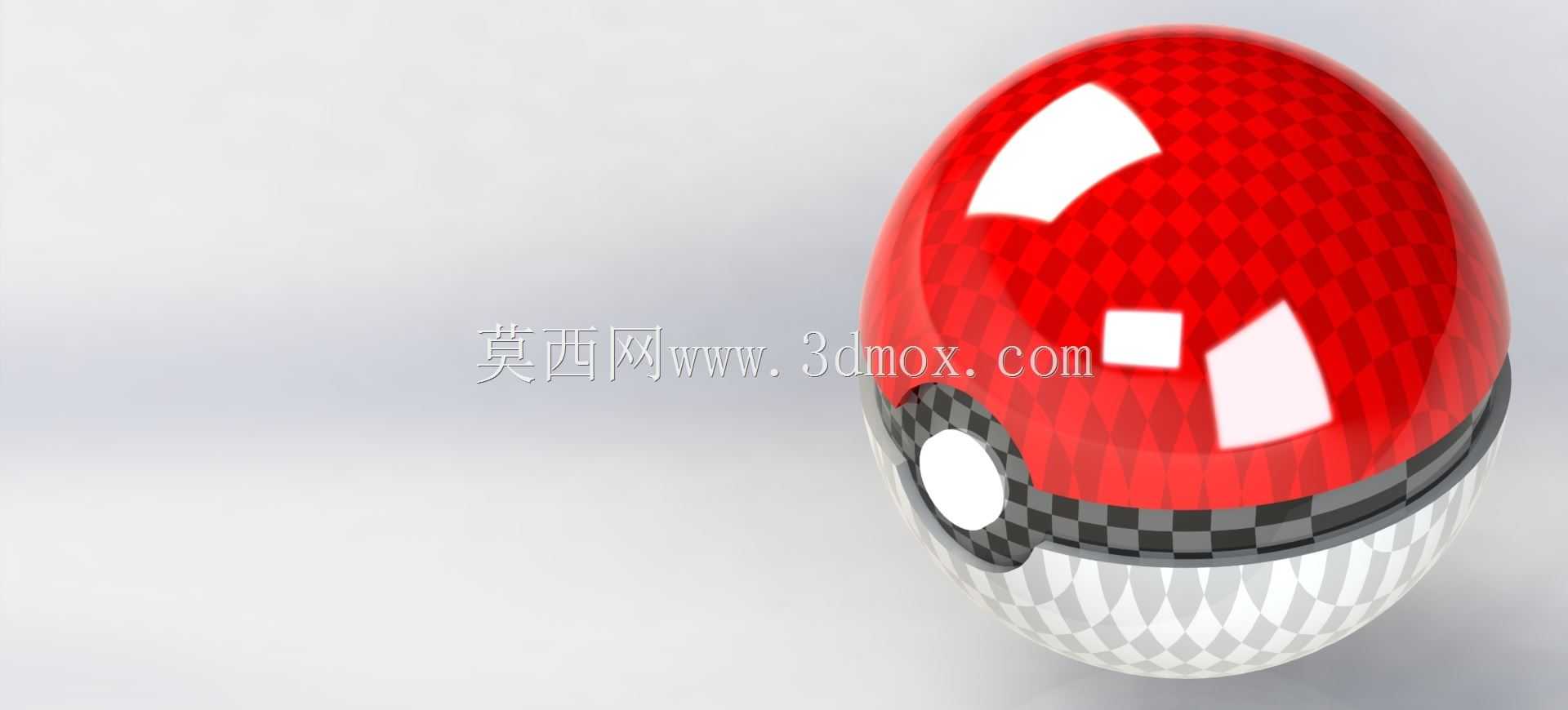

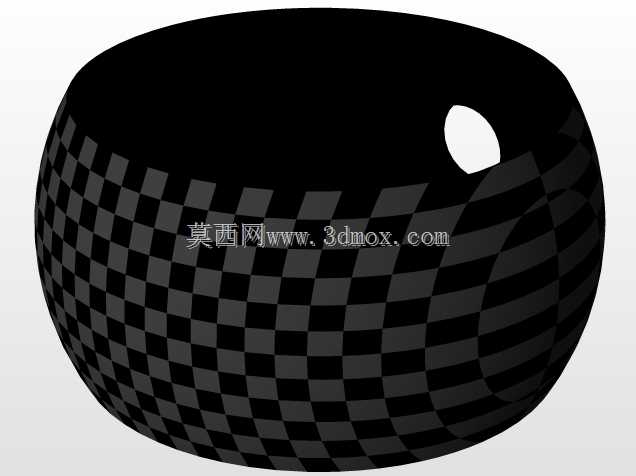

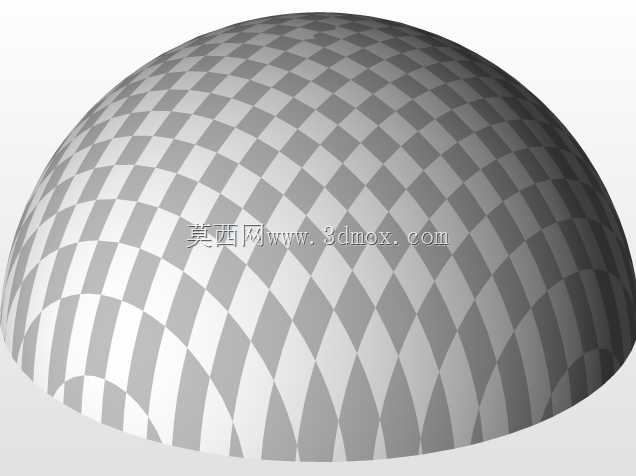

该造型设计以经典精灵球为原型，采用椭球形整体轮廓，打破传统正球形的刻板印象，在保留红、白、黑经典配色分区的基础上，对曲面过渡做了连续曲率优化，所有分模线位置均做了R0.3的圆角处理，避免锐边带来的安全隐患，同时提升手持把玩的触感舒适度。从结构设计角度看，上下半球的配合采用止口定位结构，配合间隙控制在0.15mm，既保证拼接后的整体同轴度，也能实现无工具快速拆装，内部预留了直径42mm的空腔，可放置小型纪念徽章、迷你香片或者微型电子发光组件，拓展实际使用场景。设计过程中优先考虑了注塑成型的工艺可行性，上下半球的壁厚均匀控制在2mm，避免壁厚差异导致的缩痕、翘曲问题，表面的棋盘格纹理采用蚀纹工艺实现，纹理深度0.12mm，既还原视觉上的格纹质感，也不会在脱模时造成卡滞。中间的黑色环形分隔带采用独立嵌件设计，与上下半球的卡槽配合过盈量0.1mm，装配后无松动错位风险，中心的圆形按钮区域做了下沉0.8mm的台阶设计，可粘贴定制标识或者嵌入软胶材质提升按压手感。该造型可应用于潮玩手办摆件、文创周边礼品、主题活动装饰道具等场景，整体最大外轮廓尺寸为长轴78mm、短轴65mm，安装摆放时仅需直径70mm的平面支撑位，无额外安装固定要求，适配桌面、展柜等多种摆放场景。曲面建模阶段全程采用G2连续曲面构建，保证不同角度的光影过渡自然，无曲面褶皱、棱线突兀的问题，所有结构特征均做了拔模处理，拔模斜度统一为1.5度，满足批量注塑生产的工艺要求，若采用3D打印制作，无需额外添加支撑即可完成上下半球的打印成型，降低制作成本与后处理工作量。设计时特意平衡了造型还原度与工程实用性，没有为了完全复刻视觉效果而牺牲结构强度，上下半球的拼接止口位置做了加强筋布局，筋厚1.2mm，均匀分布在半球内侧，即使从1.2米高度自由跌落至水泥地面，也不会出现拼接处开裂、分体的问题，兼顾把玩的耐用性与外观的还原度。
