夹紧式拆分结构刚性联轴器三维设计

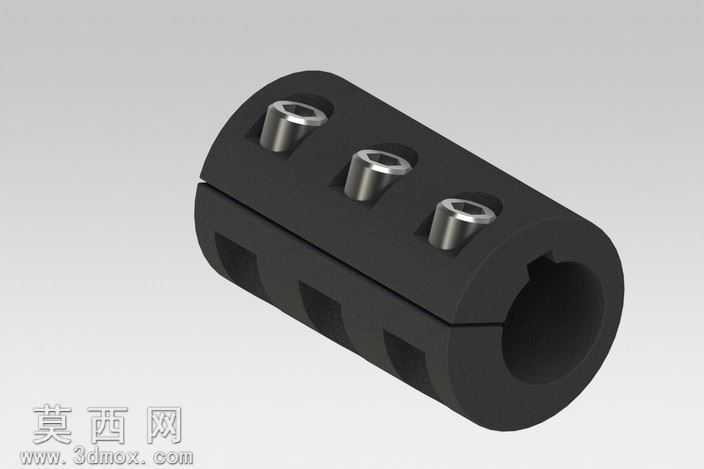

本作品为拆分式夹紧联轴器的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，整体遵循机械传动连接件的实际加工与装配逻辑，将联轴器拆分为上下两个对称的半圆柱壳体结构，两个半壳通过贴合面实现精准对位，无需额外定位销即可完成同轴度校准，大幅降低了装配难度。模型完整还原了三个径向紧定螺钉的安装孔位，孔位沿联轴器轴向等距排布，每个孔位都设计了与紧定螺钉匹配的内螺纹特征，同时在半壳贴合面的外侧预留了螺钉锁紧的让位空间，保证紧定螺钉能够垂直作用于穿入的轴体外壁，实现可靠的轴向与周向固定。模型内孔设计适配2x1英寸带键槽的传动轴，内孔壁精准复刻了键槽的轮廓特征，能够与轴上的平键完美契合，传递扭矩时可通过键连接分担紧定螺钉的受力，避免长期传动过程中出现轴与联轴器的相对滑动，提升传动稳定性。材质渲染阶段，联轴器主体采用哑光黑色工程塑料质感的材质表现，还原了工程中常用的尼龙或增强塑料联轴器的视觉特征，表面设置细微的磨砂纹理，避免渲染效果过于塑料化失真；三个紧定螺钉采用抛光不锈钢材质，添加轻微的环境反射效果，与黑色主体形成鲜明的视觉区分，清晰展现零件的材质差异。结构设计上，半壳的外壁设计了等距分布的内凹减重槽，在保证整体结构刚性的前提下降低零件自重，同时减重槽的棱边都做了圆角过渡处理，避免应力集中问题，符合机械零件的设计规范。设计思路围绕快速装配、免拆卸轴端的使用场景展开，传统整体式联轴器安装时需要将轴端从联轴器一端穿入，当轴两端已经装配其他部件时拆装极为不便，这种拆分式结构可以直接在轴段的任意位置扣合安装，通过拧紧三个紧定螺钉即可完成固定，无需挪动轴上已装部件，非常适合设备改造、临时传动连接的使用场景，建模过程中所有特征都采用参数化尺寸驱动，可根据不同的轴径、键槽尺寸快速修改参数生成适配的同系列联轴器模型，具备较强的工程复用价值。
