手摇式多功能食材切碎料理器结构设计

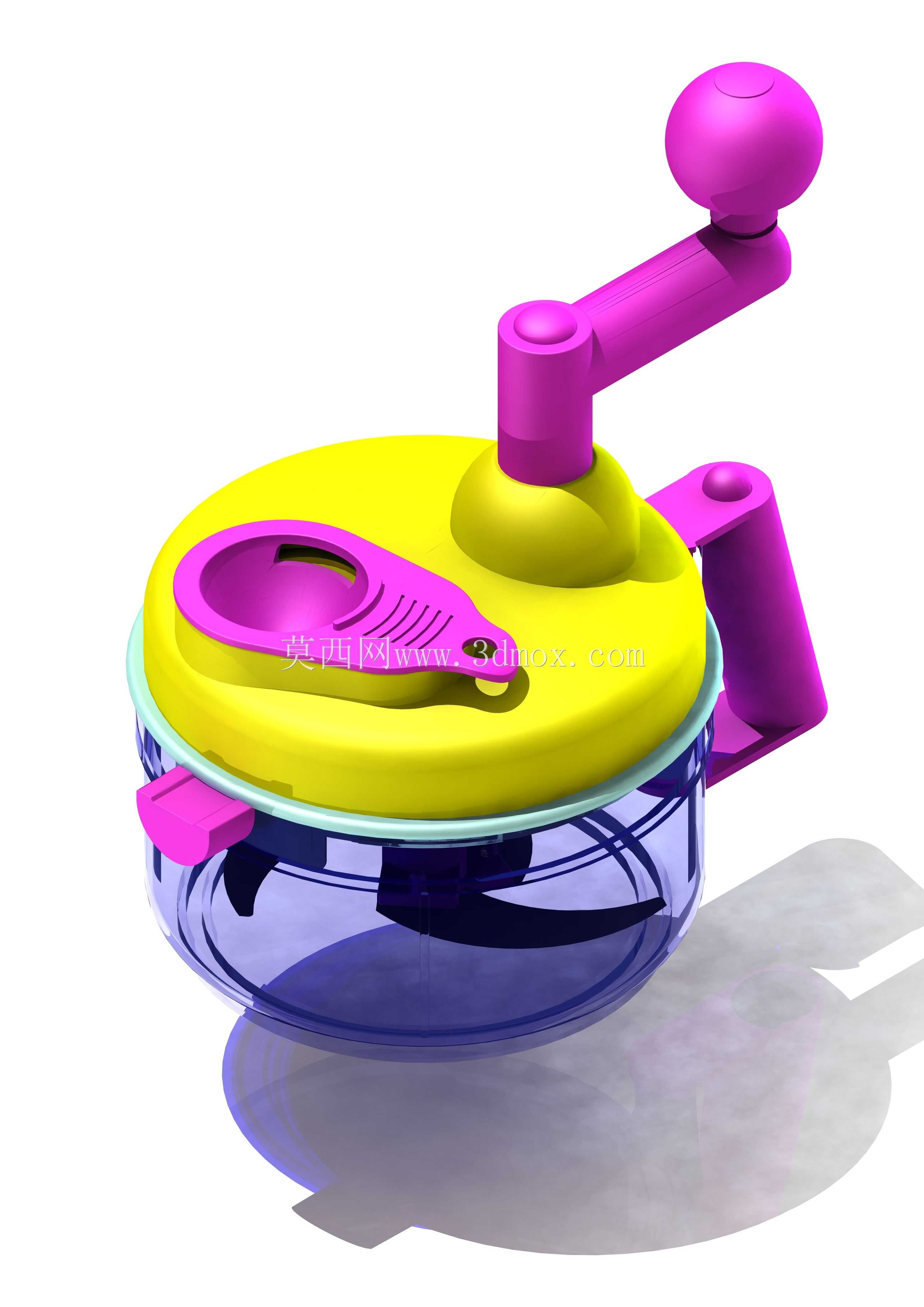

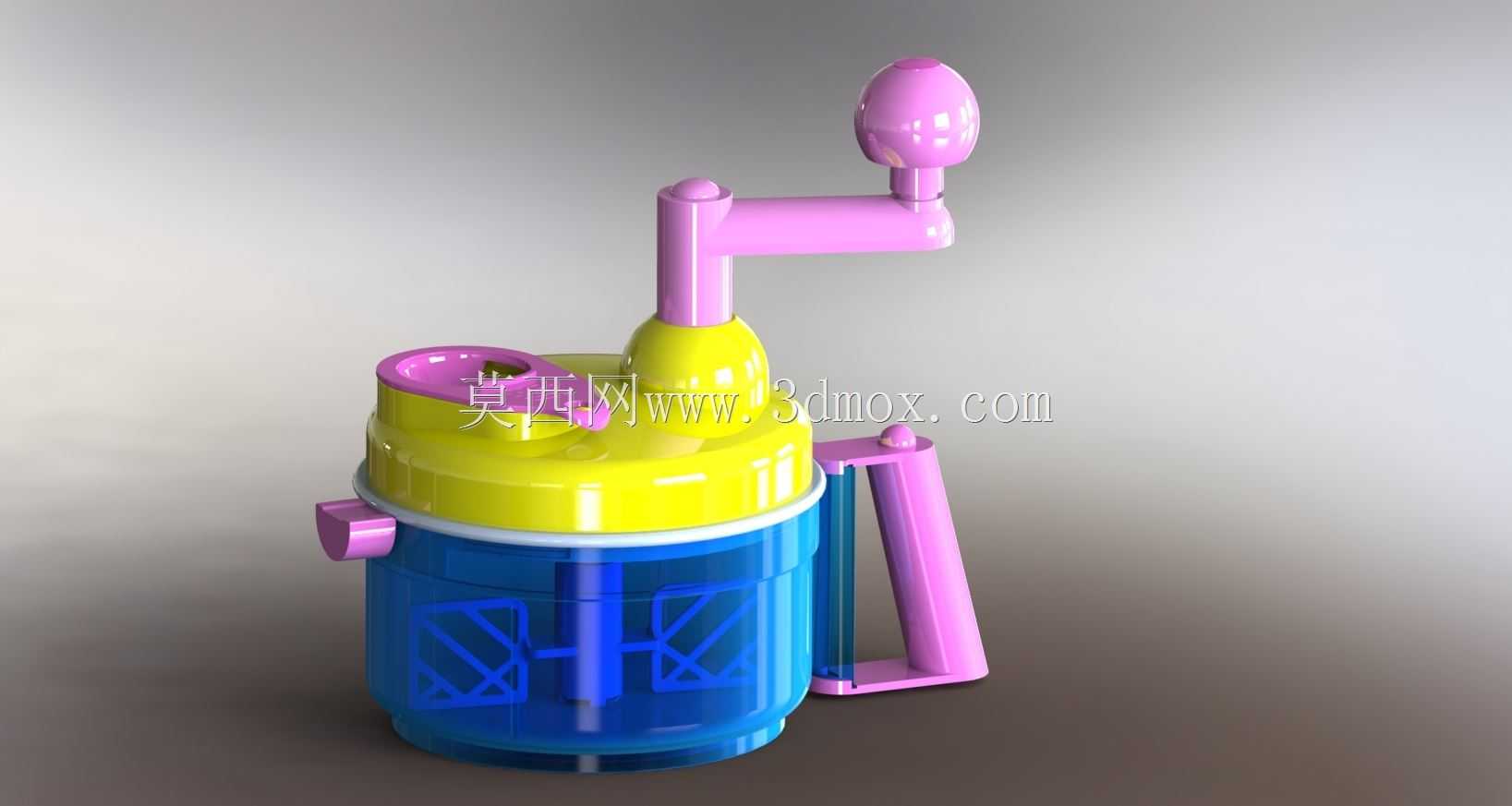

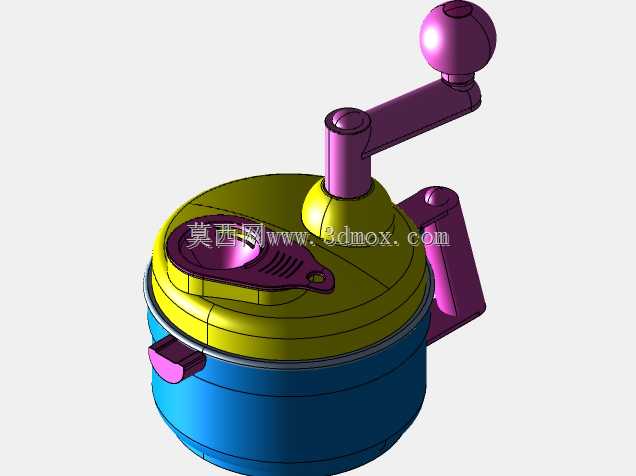

这款手动料理切碎装置主要面向家庭厨房、小型餐饮备料场景使用，可完成蔬菜、辅料、软质熟食的切碎、混匀作业，无需外接电源，适配无供电场景下的食材处理需求，相比电动料理设备清洗门槛更低，操作无噪音，也适合户外露营等移动场景的食材预处理作业。从功能结构来看，装置采用手摇驱动的齿轮增速传动结构，摇柄输入的低转速通过内部行星齿轮组放大后，带动透明容腔内部的旋转刀组高速回转，刀组采用多刃错位布置，可在短时间内将容腔内的食材切割为均匀碎粒，容腔上盖设置有辅助进料压杆，可在作业过程中将食材推送至刀组作业区域，避免食材卡滞在容腔边缘，同时上盖与容腔采用卡扣式密封结构，作业过程中不会出现食材汁液渗漏的问题，侧边设置的固定夹可将整个装置夹持在桌面边缘，抵消手摇作业时产生的反扭矩，无需额外手扶固定。设计过程中优先考虑操作的人机合理性，摇柄的握持端采用球形曲面设计，贴合手掌握持形态，长时间操作不会产生明显的压痕，驱动结构全部封装在上盖内部，外露部件无尖锐棱角，避免操作过程中剐蹭受伤，容腔采用透明食品级材质制作，可实时观察内部食材的切碎程度，随时停止作业调整碎粒尺寸，避免过度切碎导致食材出水影响口感。外形尺寸方面，装置整体为圆形结构，容腔直径适配常规家用洗菜篮尺寸，整体高度不超过常规橱柜抽屉的内部净高，闲置时可直接放入抽屉收纳，不占用台面空间，安装固定时仅需预留容腔直径加侧边摇柄回转半径的操作空间，夹持结构可适配10到40毫米厚度的桌面、台板，无需额外打孔安装，拆卸时仅需扳动卡扣即可分离上盖、刀组与容腔，所有接触食材的部件均可直接冲水清洗，无清洁死角。传动结构的齿轮采用自润滑耐磨材质制作，日常使用无需额外加注润滑脂，避免润滑物质接触食材造成污染，刀组采用可拆卸设计，磨损后可单独更换，无需更换整个装置，降低长期使用成本。
