台式手动冷水饮水机结构设计方案

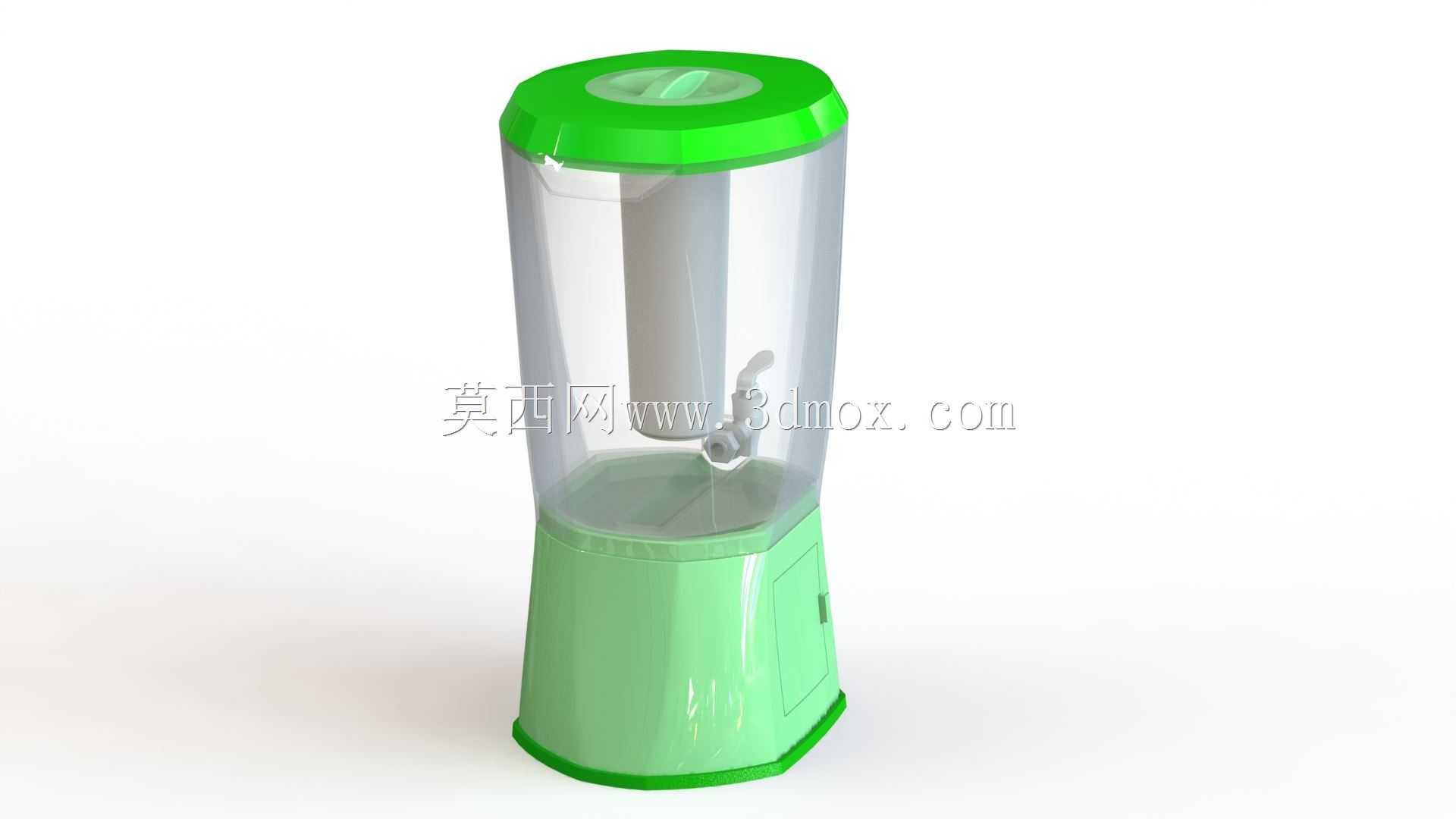

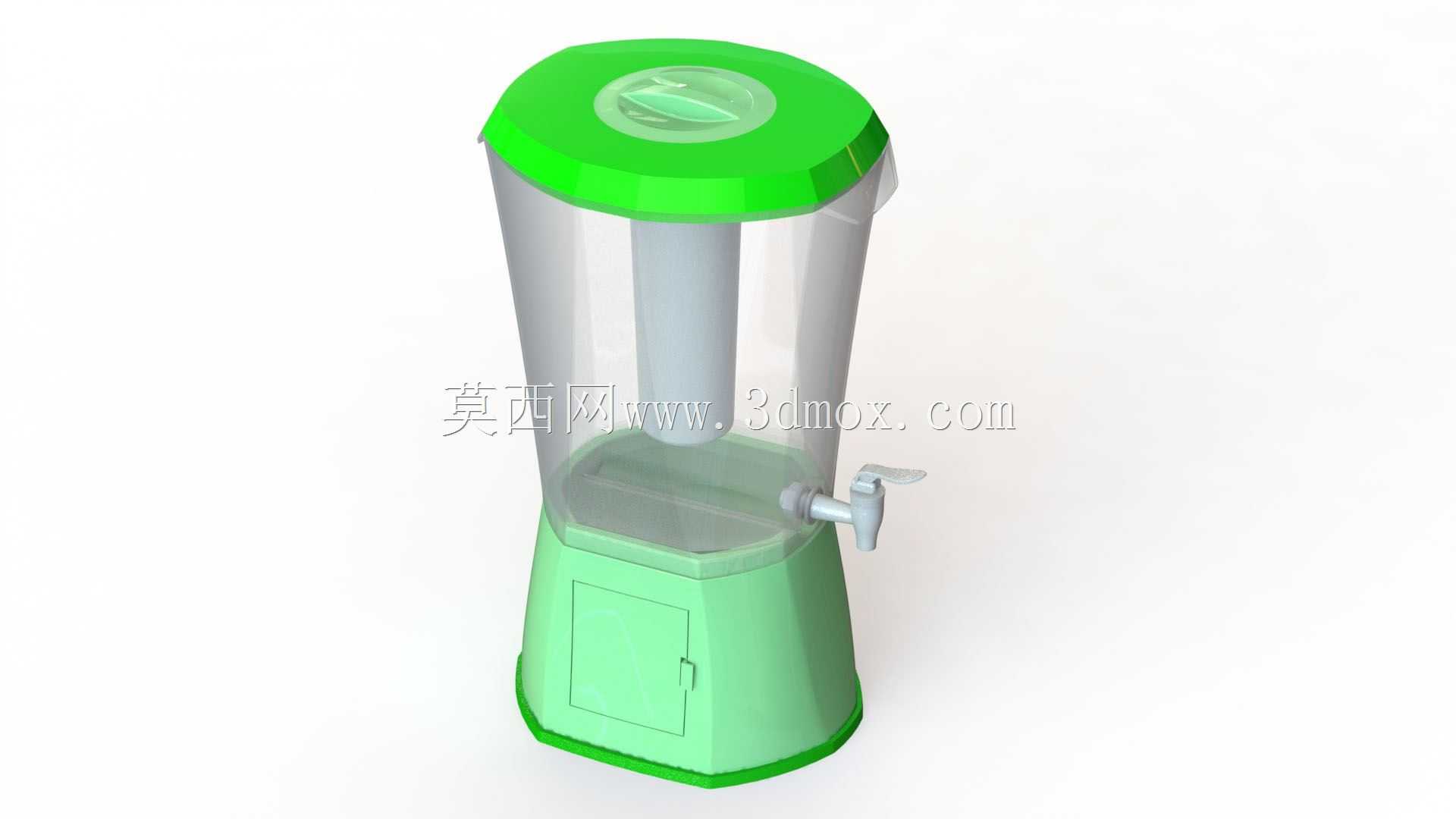

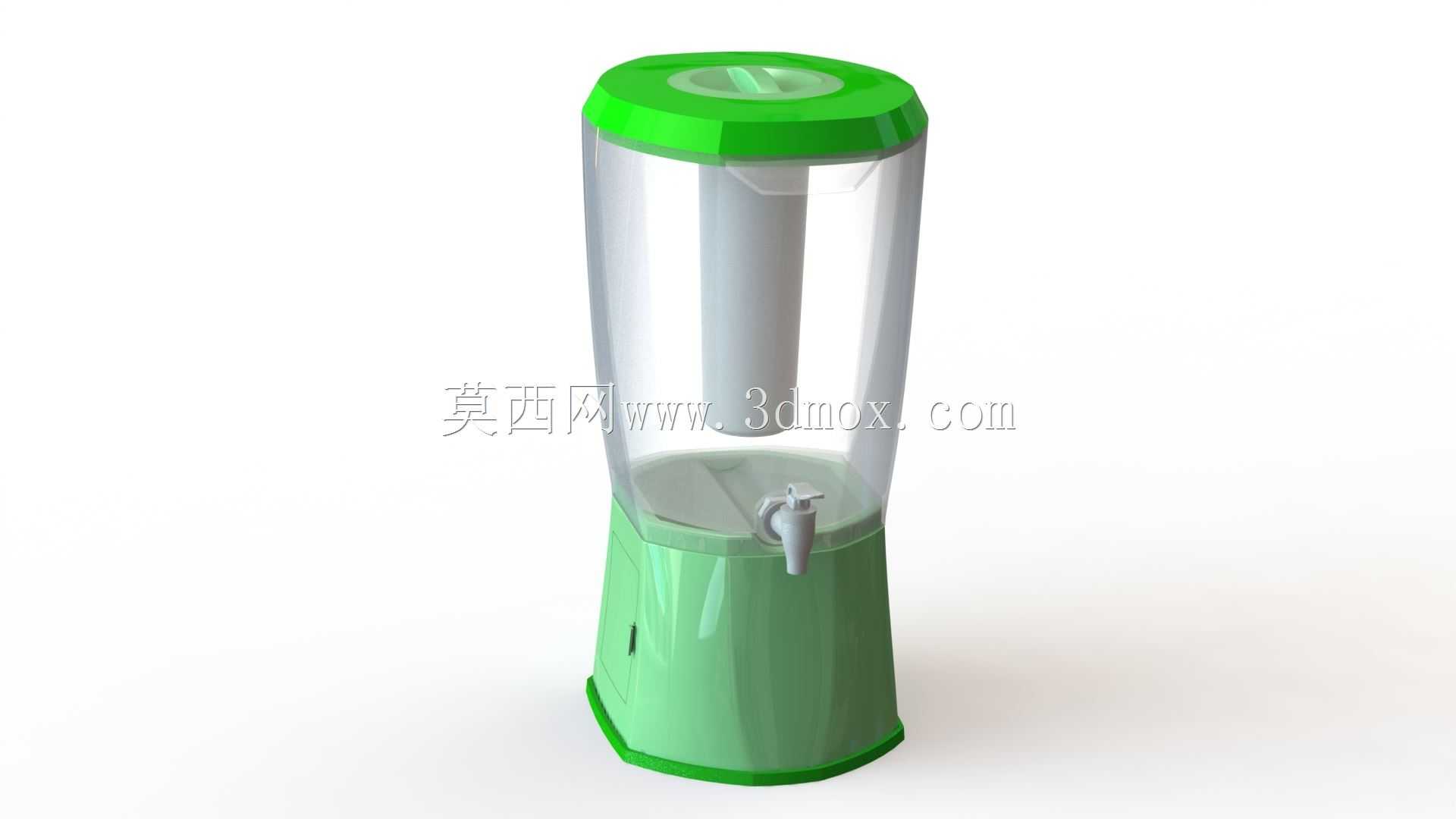

这款台式手动冷水饮水机主要面向小型办公场景、户外临时活动点位、家庭冷饮自助取用场景设计，无需外接电源即可实现低温饮用水的手动分配，适配常规桶装纯净水或自制冰饮的存储取用需求。设备整体采用立式圆柱收腰造型，底部支撑座直径控制在280mm范围内，整机高度520mm，放置于常规800mm高度的操作台面上时，出水嘴距离台面高度为160mm，可适配高度150mm以内的常规水杯、冷饮杯接取，无需额外预留过大的台面纵深空间，安装边界仅需预留350mm见方的平整台面即可稳定放置，侧面出水操作区域预留100mm的手部操作空间即可满足使用需求。

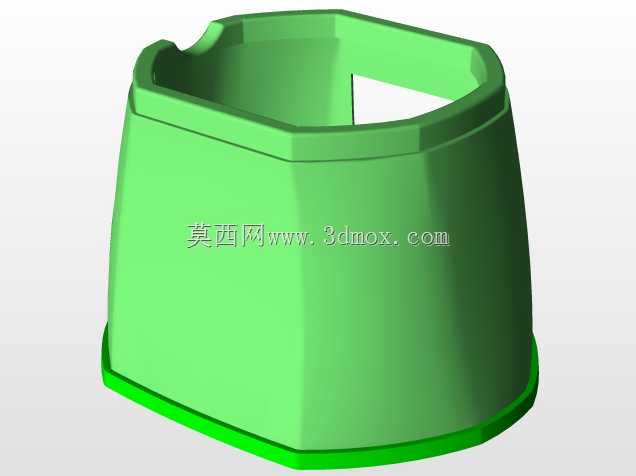

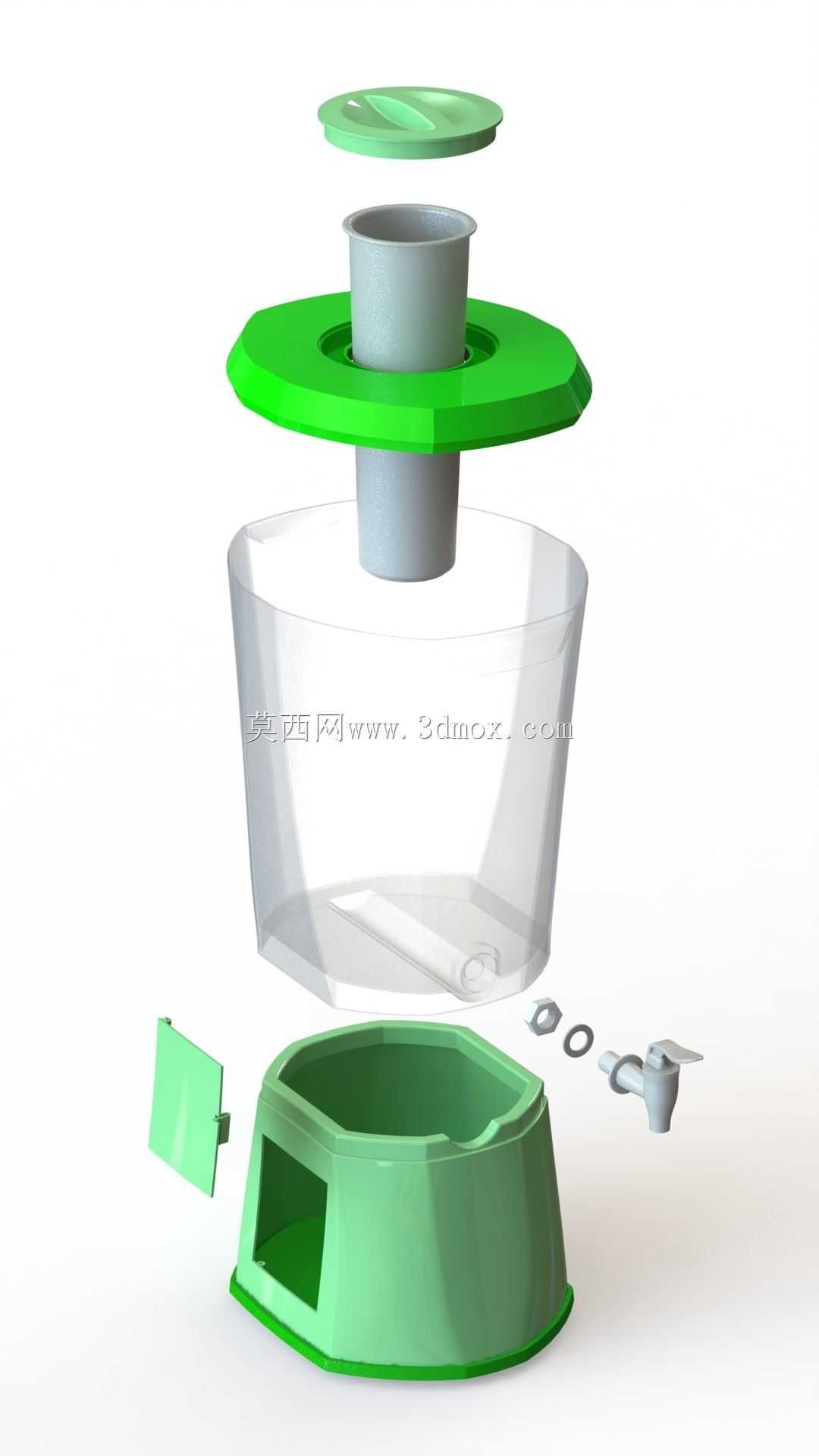

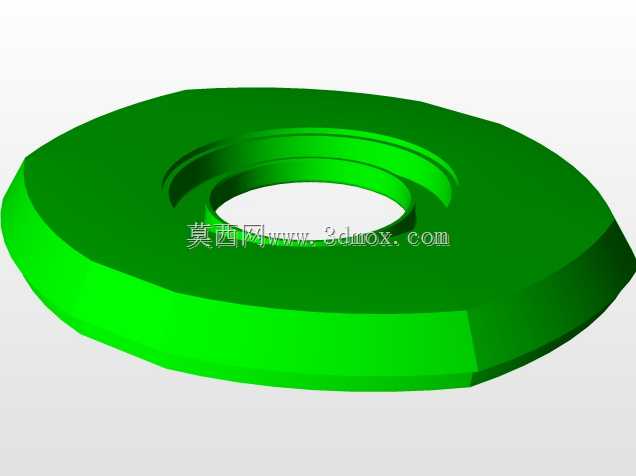

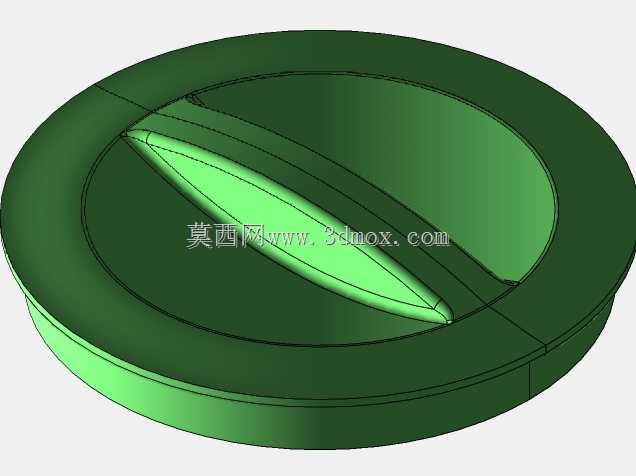

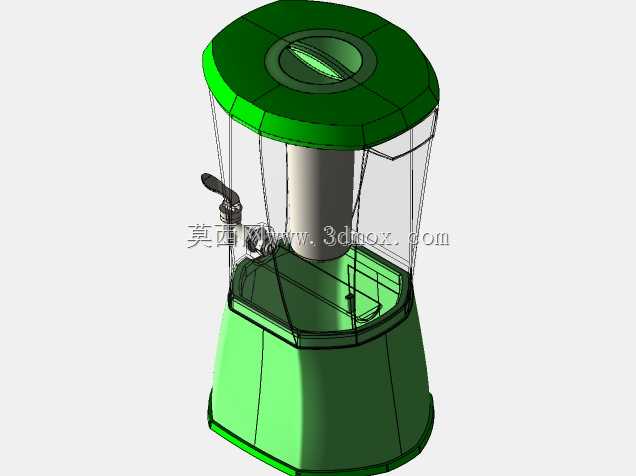

结构设计上，上部储水腔采用透明食品级材质一体成型，腔体内置竖直导水柱，可在加水过程中引导水流平稳进入腔体底部，避免加水时水流飞溅溢出，顶部绿色密封盖采用旋合式结构，配合环形密封件实现腔体顶部的密封，减少冷量散失同时避免外界灰尘落入储水腔，盖体中心设置内嵌式提手，无需额外突出结构即可方便用户开盖加冰、加水。下部机身采用同色系浅绿色硬质支撑结构，正面设置小型密封储物橱柜，可存放一次性水杯、清洁工具等配套小件，橱柜门采用侧边卡扣式固定，无需额外安装合页配件，减少装配零件数量。

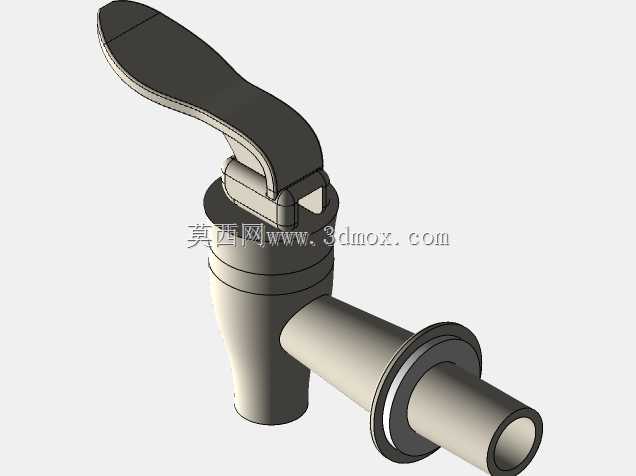

出水控制采用经典按压式水龙头结构，通过螺母将水龙头固定在储水腔下部侧壁，出水通道与储水腔底部连通，用户按压水龙头手柄即可实现出水，松开自动断水，密封件采用耐低温食品级橡胶材质，长期接触冰水也不会出现硬化渗漏问题，出水嘴采用圆弧收口设计，出水水流集中不发散，接水时不会出现沿壁滴水的情况。设备底部设置环形防滑垫，与台面接触时可增大摩擦力，即使按压水龙头操作时设备也不会出现滑移，整机所有外露边角均做R3以上的圆角处理，避免日常使用时磕碰划伤。设计过程中充分考虑零件的注塑成型工艺性，所有塑料件均采用均匀壁厚设计，壁厚控制在2.5-3mm之间，避免注塑过程中出现缩痕、翘曲问题，各部件之间的装配均采用卡扣配合加少量螺丝固定的方式，减少装配工序，提升生产装配效率。储水腔的有效容积为12L，加满水并放入适量冰块后，可在25℃环境温度下保持4小时以上的低温饮用状态，满足小型场景下的日常冷饮取用需求，无需频繁加水加冰。
