一升容量PET瓶配套吹塑成型模具结构

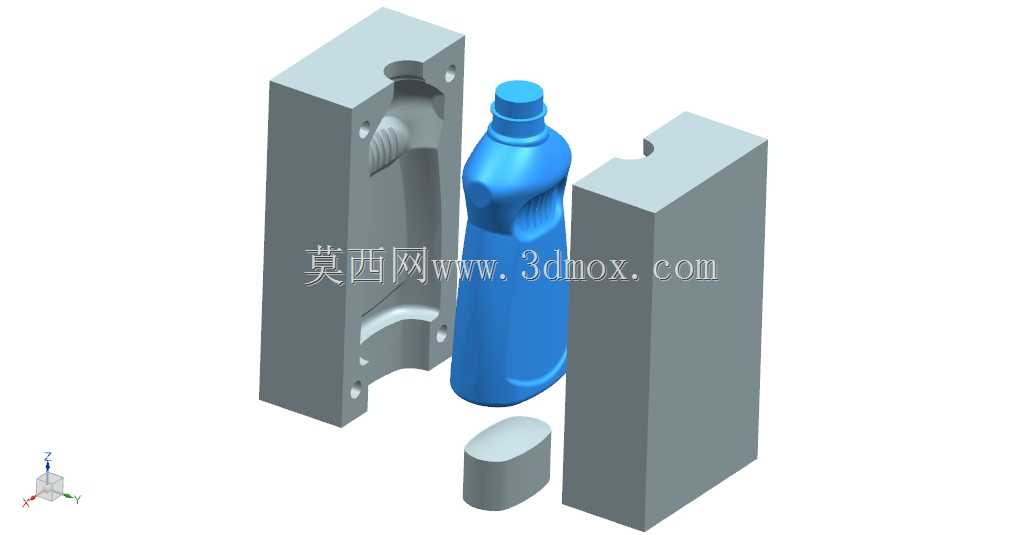

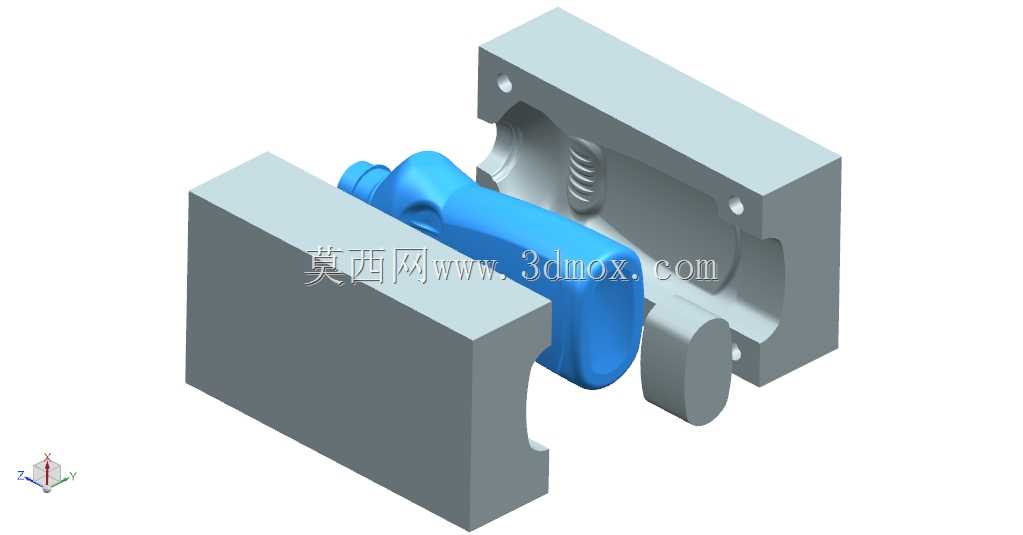

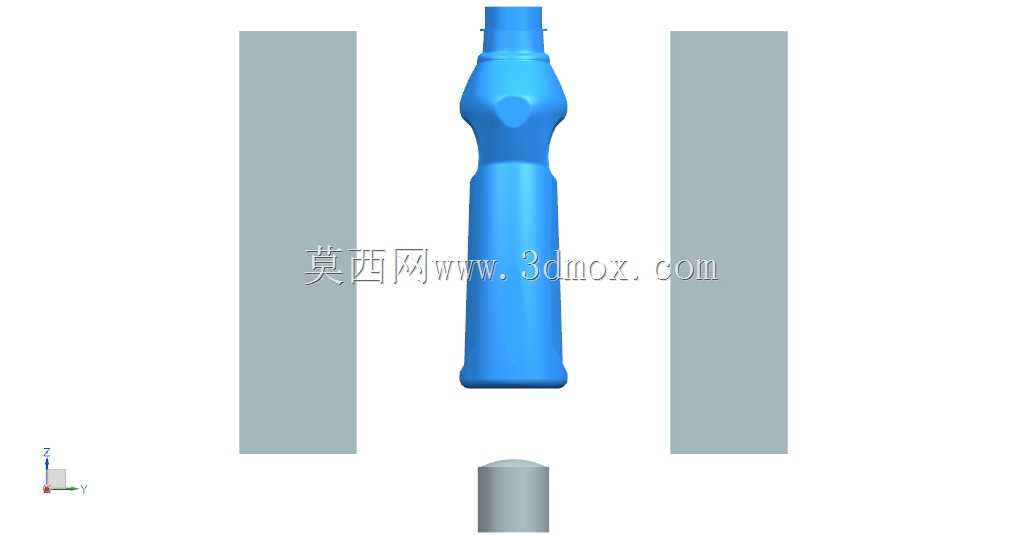

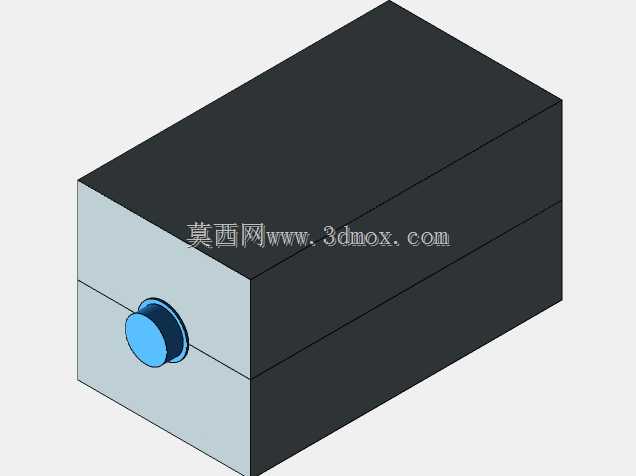

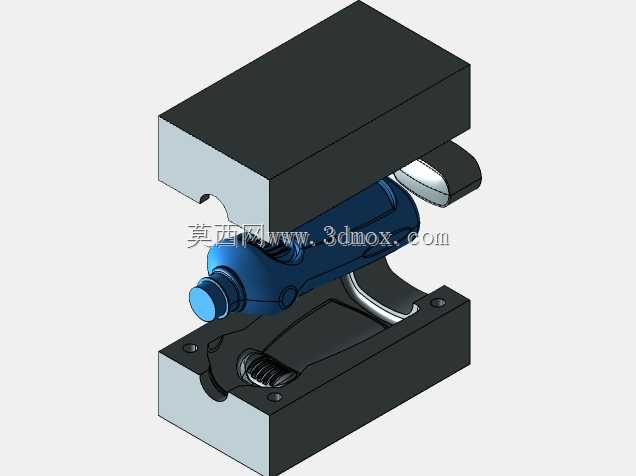

这套结构针对日常流通的1升装PET饮品容器开发，匹配吹塑工艺的成型逻辑，拆分后的模体可以清晰看到与瓶身轮廓完全贴合的型腔曲面，从瓶肩的过渡弧度、瓶身的握持凹陷到瓶底的加强筋结构，都在型腔内壁做了等比例的复刻，保证吹塑过程中熔融型坯在气压作用下能完整贴合成型，不会出现局部壁厚不均、轮廓缺料的问题。日常快消品领域的瓶装饮用水、碳酸饮料、日化洗护类液体容器，大多采用这类PET吹塑成型方案，模具的分型面设置在瓶身的对称中心线上，合模时依靠模体四周的定位孔与导柱配合，保证左右半模的对齐精度，避免合模错位导致瓶身出现合模线毛刺、轮廓错位的缺陷。除了左右开合的半模型腔，这套结构还单独拆分出了瓶底成型镶件，针对PET瓶底的内凹防滑、耐压结构做独立加工，一方面可以降低整体模腔的加工难度，另一方面当瓶底结构根据灌装需求调整时，只需要更换底部镶件就能快速适配，不用重新加工整套模体，能大幅降低小批量改型的加工成本。设计过程中需要提前核算吹塑时的型坯膨胀率，在型腔曲面的尺寸上预留对应的收缩余量，尤其是瓶口的螺纹衔接部位，要保证成型后的瓶口尺寸能和标准瓶盖精准配合，满足灌装后的密封要求，不会出现漏液、滑牙的问题。模体的外侧做了平整的安装基准面，可以直接固定在吹塑设备的模架上，不需要额外做复杂的转接工装，模体上预留的排气槽沿着型腔的轮廓边缘分布，能在吹塑合模时快速排出型腔内的空气，避免瓶身表面出现气痕、凹陷等成型缺陷。瓶身的握持区域在型腔上做了对应的细微纹理处理，成型后的瓶身该区域摩擦力更大，消费者手持时不容易打滑，同时这个区域的壁厚做了针对性的加厚设计，保证灌装后瓶身的承重能力，堆叠存储时不会出现变形瘪塌的情况。整套模具的开合行程匹配常规中小型吹塑设备的安装参数，不需要对设备做额外改造就能直接上机使用，适合中小批量的PET瓶生产场景，也可以作为结构设计人员学习吹塑模具结构的参考案例，理解容器类产品从外形设计到模具成型的全流程逻辑。
