硅胶橡胶排水盖3D打印注塑模具结构

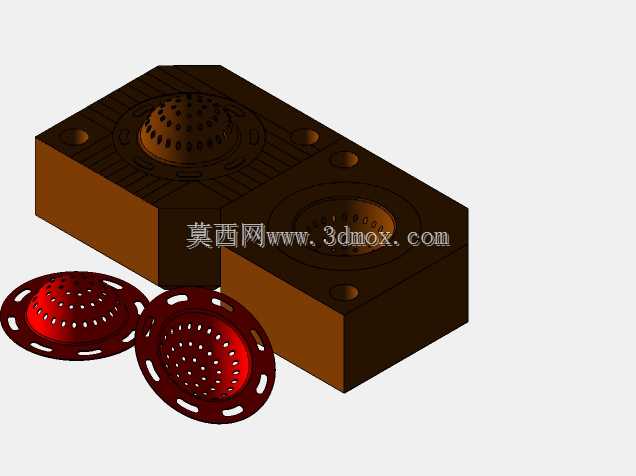

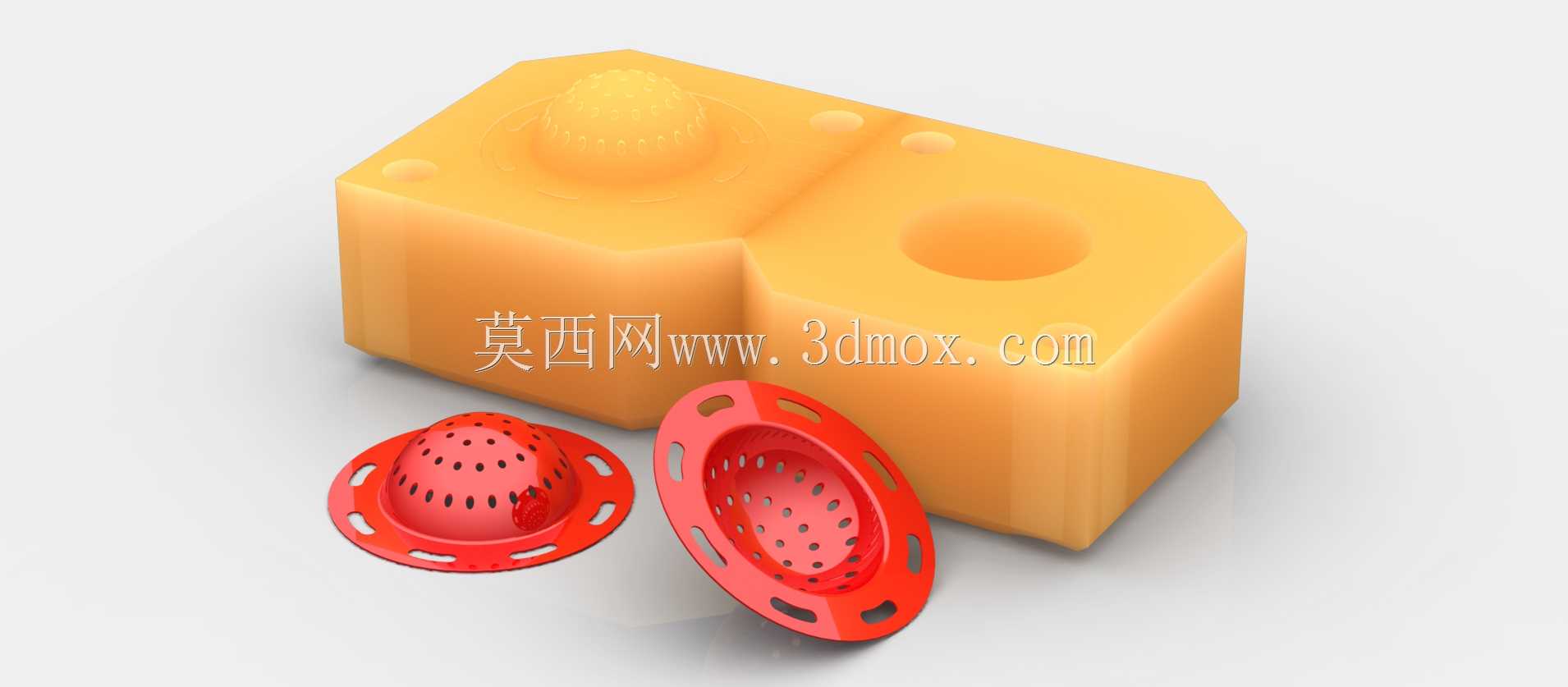

这套模具结构针对厨卫、市政管网末端的排水盖生产需求开发，适配小批量柔性生产场景，可直接安装于桌面级3D打印设备完成模坯制作，也可通过后期精修后适配小型立式注塑机完成批量橡胶、硅胶件的成型作业。日常场景中，这类排水盖广泛应用于阳台地漏、洗手台下水口、户外排水沟槽末端，核心作用是拦截毛发、细碎杂物，避免排水管路出现堵塞问题，同时带孔的格栅结构可保证排水通量满足日常使用需求，不会出现积水滞留的问题。从结构设计逻辑来看，模具采用一模两腔的布局思路，分别对应排水盖的外成型面与内成型结构，合模后形成的封闭型腔完全匹配成品排水盖的曲面弧度，侧壁预留的排气槽可避免硅胶或树脂充模过程中出现困气、缺料的问题，分型面设置在排水盖法兰边的最大轮廓处，开模后可直接通过顶出结构将成品从型腔中脱出，不会出现粘模、拉伤成品表面的问题。模具的整体外形为拼接式长方体结构，两个型腔区域分别做了独立的定位销孔设计，合模时可通过销柱完成精准对位，避免合模错位导致的成品飞边过厚问题，安装边界适配常规桌面级3D打印机的成型平台尺寸，无需额外加装工装夹具即可完成模坯的打印制作，打印完成后仅需对分型面做简单的打磨抛光，即可投入小批量试生产使用。成型后的排水盖外圈带法兰定位边，安装时可直接卡入排水管道的端部台阶内，无需额外粘接或紧固件固定，盖体表面的漏水孔采用渐变式孔径设计，靠近中心区域的孔径略小于外圈孔径，既可以保证大流量排水时的过流能力，也能提升对细小杂物的拦截效率，盖体边缘的卡扣槽可与管道端部的凸台配合，避免排水过程中盖体被水流冲起移位。模具的进料口设置在两个型腔的中间位置，采用侧浇口进料方式，充模时熔融的硅胶或树脂可同时向两个型腔均匀填充，避免单腔进料导致的充模压力不均、成品密度不一致的问题，冷却流道贴合型腔外壁布置，可缩短成型后的冷却等待时间，提升小批量生产的作业效率。针对3D打印模具的强度特性，模具的边角位置都做了圆角过渡处理，避免打印过程中出现应力集中导致的模坯开裂问题，型腔表面的抛光余量预留0.1mm，可通过手工打磨快速达到硅胶成型所需的表面粗糙度要求，减少后续的后处理工作量。
