阿亚克角位塑料注塑成型模具结构

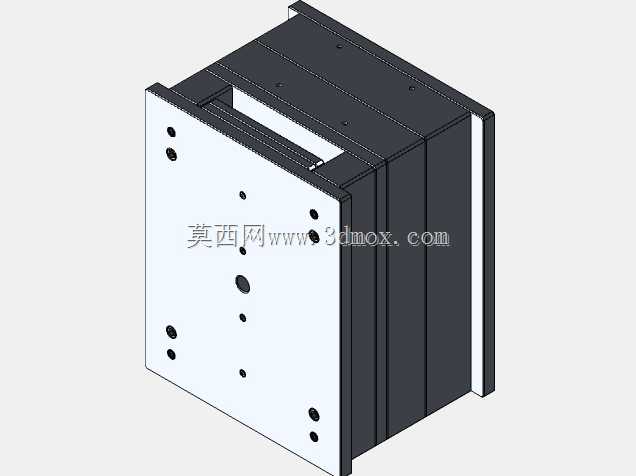

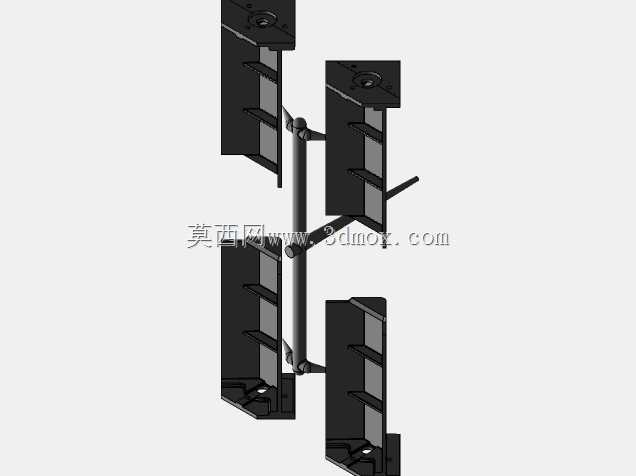

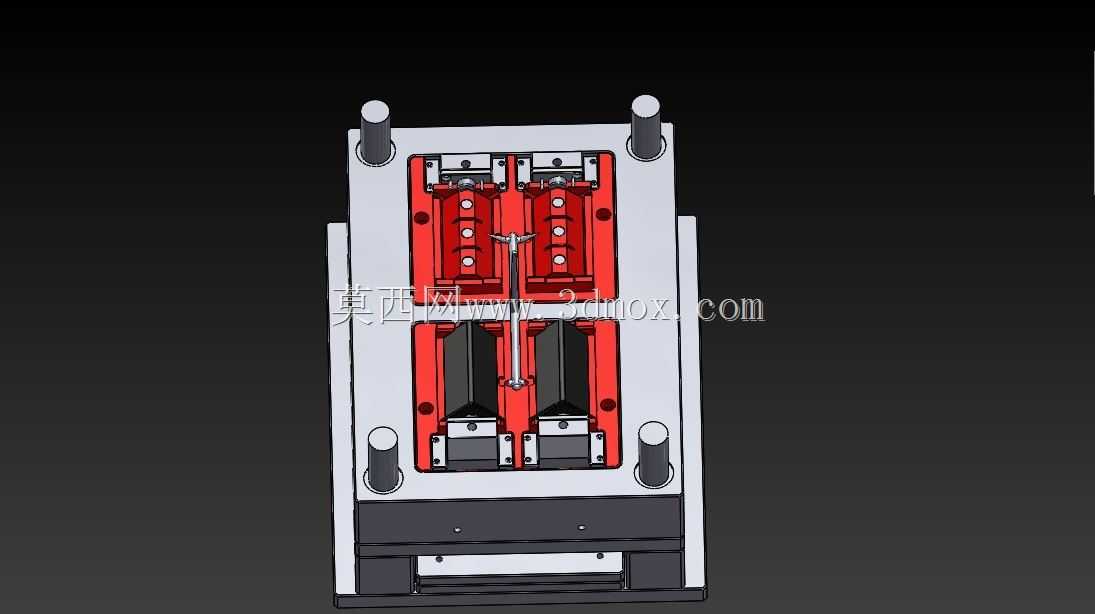

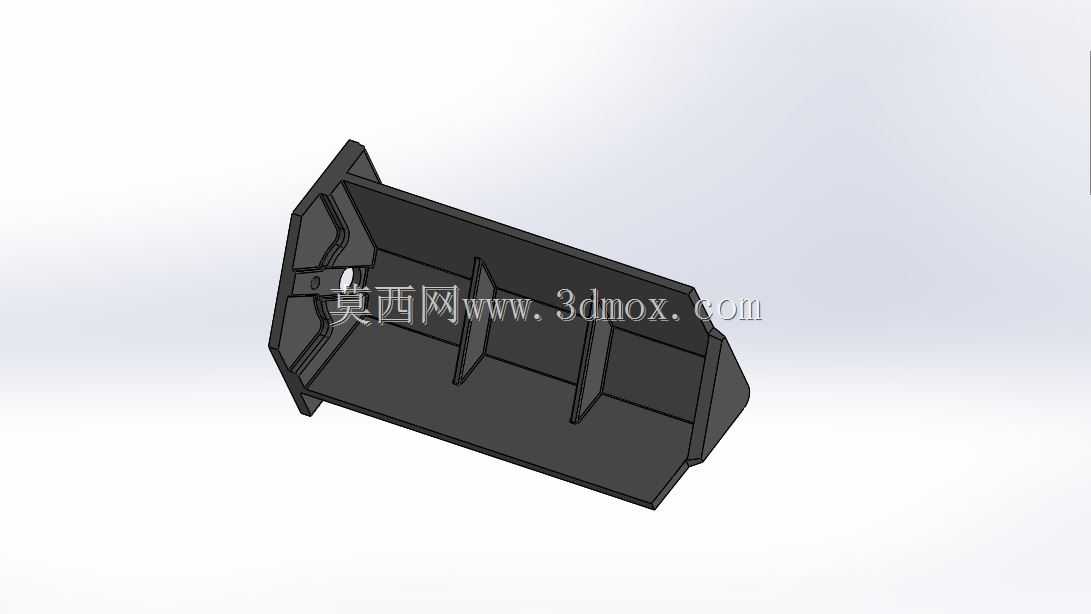

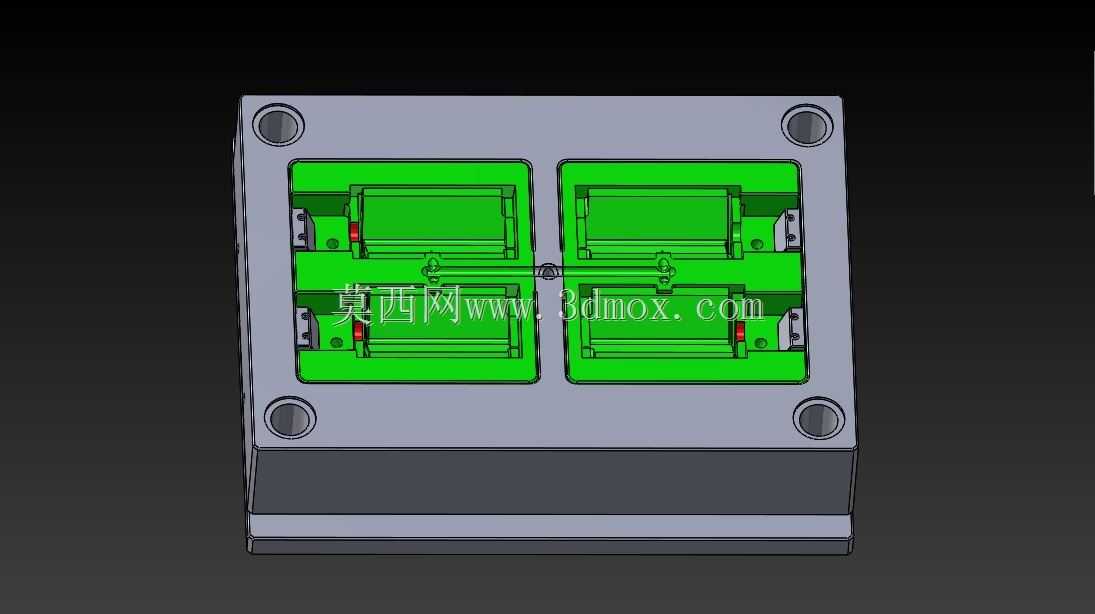

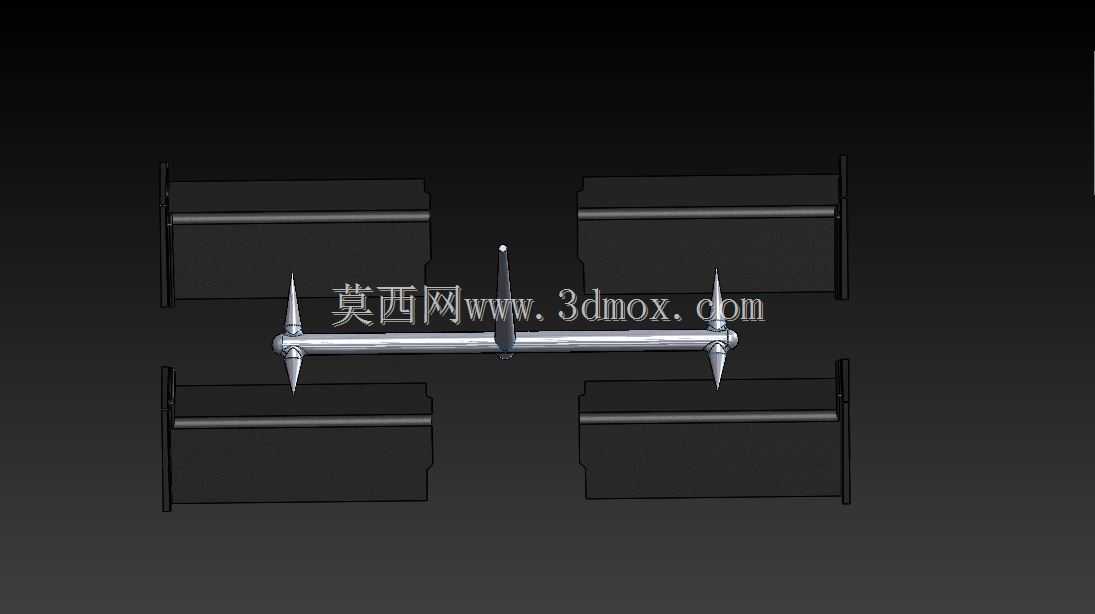

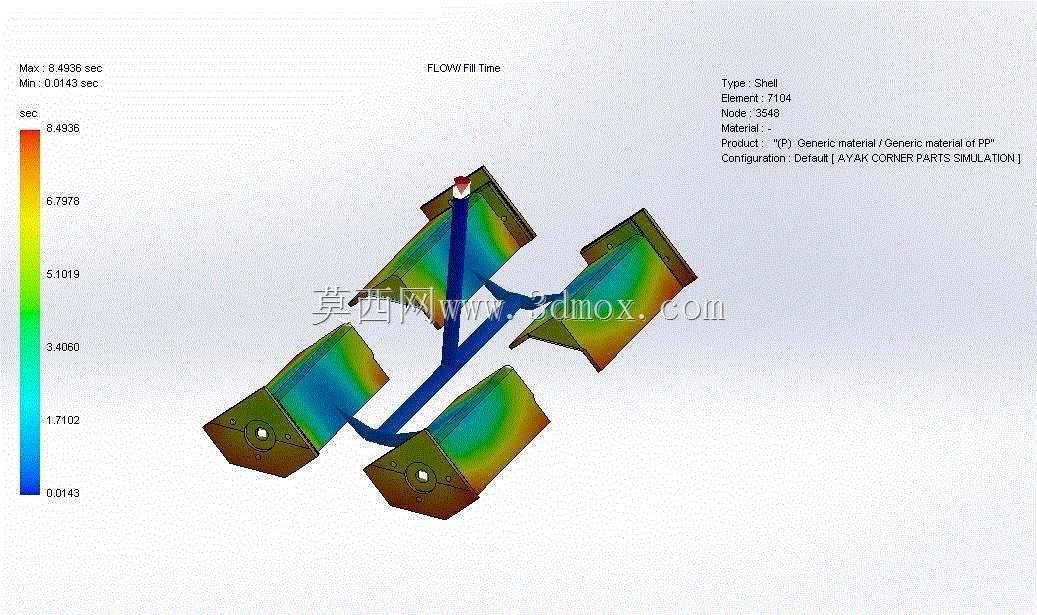

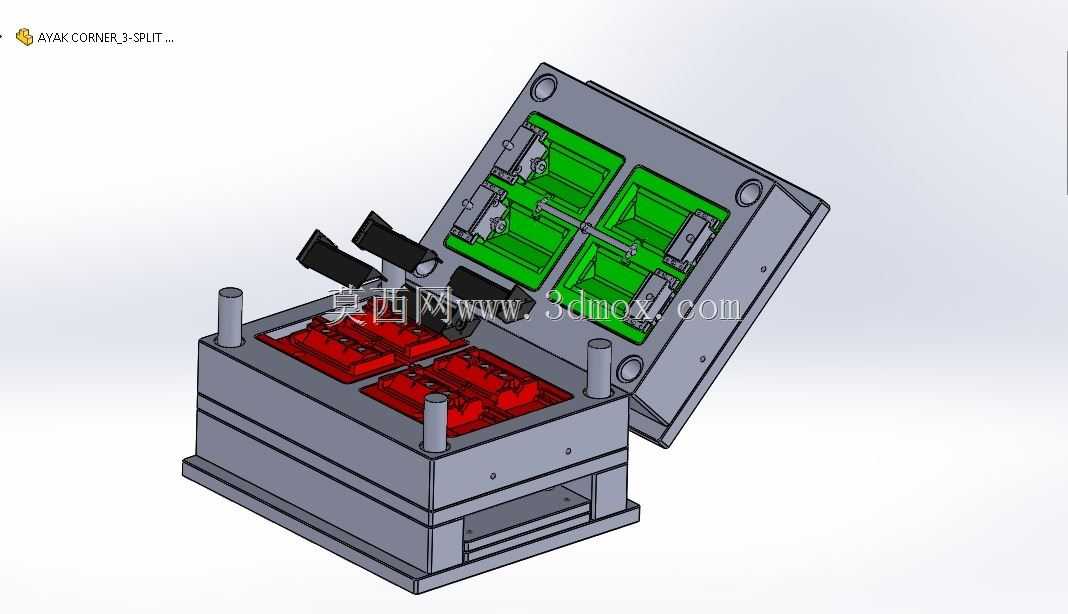

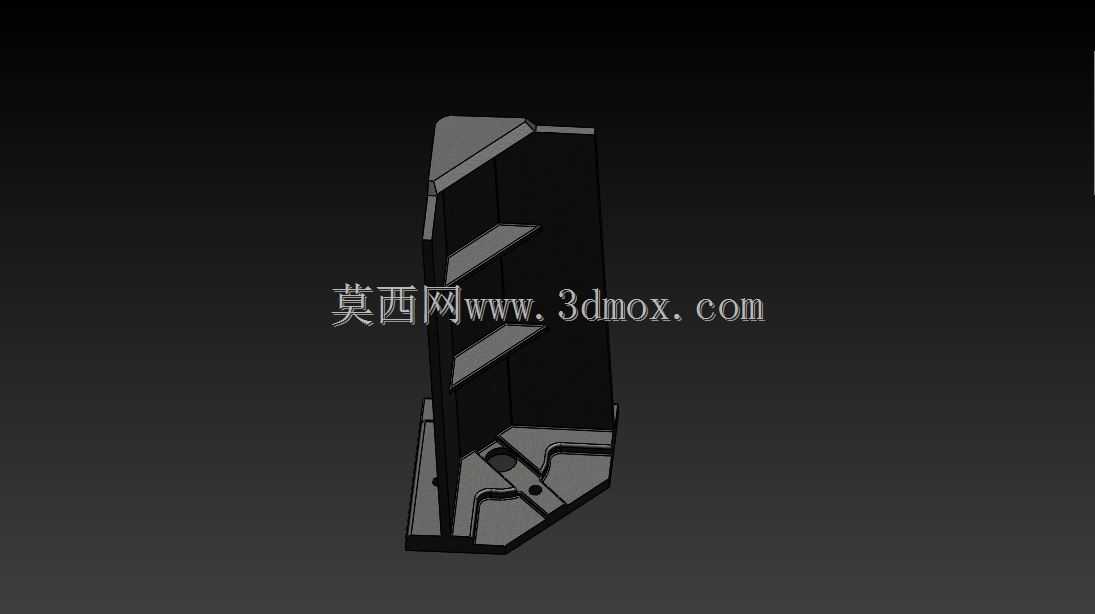

这套角位注塑模具主要针对塑料角接构件的批量注塑生产场景设计，适配家居五金、小型设备护角、包装边角防护件等领域的塑件成型需求，这类角件通常用于两个垂直面的连接过渡位置，需要兼顾结构强度与外观一致性，避免直角位置出现应力集中、填充不足或者熔接痕缺陷。从模流分析的填充时序结果能看到，设计阶段采用了平衡式流道布局，单模可一次成型四个角件，分流道从主流道末端呈对称分支延伸至各个型腔，熔体进入型腔后从角件的安装基座位置向边角延伸填充，能最大程度保证四个型腔的填充速率一致，避免不同型腔的塑件出现密度不均、收缩率差异过大的问题。在结构设计上，型腔对应角件的外侧直面与圆弧过渡区域做了镜面抛光处理，能减少塑件脱模时的表面拉伤，同时保证角件外表面的光洁度满足装配外观要求；型芯侧对应角件的安装孔位做了镶件式设计，方便后续磨损后快速更换，不需要整体报废型芯，降低生产维护成本。安装边界方面，模架采用标准龙记模架规格，整体厚度适配120吨到160吨的卧式注塑机安装尺寸，定位圈直径匹配注塑机料筒定位孔标准，主流道衬套的球面半径与注塑机喷嘴尺寸适配，避免射胶时出现溢料问题。顶出结构采用顶针+推块组合的方式，在角件的基座平面位置布置均匀顶针，边角位置设置小型推块，避免顶出力集中在薄壁位置导致塑件顶白、变形。冷却水道围绕型腔周边环形布置，进出水路径做了等长设计，保证四个型腔的冷却速率一致，减少塑件成型后的翘曲变形量，尤其是角件的垂直边位置，冷却均匀性直接影响两个边的垂直度公差，设计时特意在边角位置加密了水道间距，避免局部积温导致冷却滞后。从填充模拟的结果来看，熔体最后填充的位置设置在角件的末端边角处，排气槽开设在分型面对应的末端填充位置，能快速排出型腔内的空气，避免出现困气烧焦、填充缺料的问题，整个流道的转角位置都做了圆弧过渡，减少熔体流动时的剪切热，降低塑料原料的降解风险，适配PP、ABS等常用通用塑料的注塑成型工艺参数范围。
