液压直管压接式软管接头三维设计

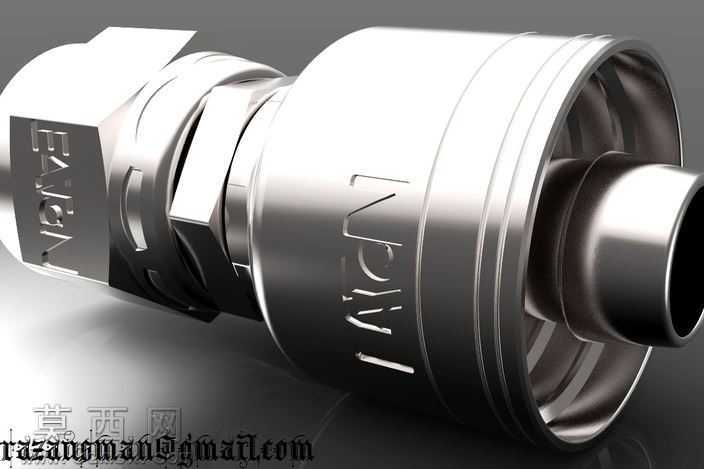

本作品为液压系统用直管式压接软管接头的三维数字化设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，首先对接头的整体功能逻辑进行拆解，将整体结构划分为压接锁紧段、主体承压段、接口对接段三个核心功能模块，逐一完成各部分的特征建模。压接锁紧段设计有适配标准液压软管的多层咬合齿结构，建模时精准还原齿形的角度、深度与排布间距，保证压接后软管与接头的结合强度，避免高压工况下出现拔脱、渗漏问题；主体承压段采用等强度变径设计，在保证额定工作压力下结构强度冗余的前提下，优化壁厚分布降低整体重量，表面的品牌标识、规格字符采用浮雕特征建模，还原真实产品的标识细节；接口对接段为UNO/JIC乳头式密封结构，精准复刻密封锥面的角度公差、配合尺寸，保证对接时的密封可靠性，同时预留了标准安装操作空间，匹配常规液压管路安装的扳手操作行程。渲染阶段采用金属材质物理渲染流程，为接头主体赋予不锈钢金属材质，调整材质的粗糙度、金属度参数还原金属机加工后的哑光金属质感，对密封配合面、压接棱边等位置做高光处理，模拟精密机加工后的表面光洁度效果；场景布光采用三点布光结合环境HDR贴图，突出接头的金属轮廓与结构层次，通过光影对比清晰展现各部分的结构衔接关系，渲染输出的效果图可直观呈现接头的外观形态与结构特征。设计过程中严格遵循液压管接头的相关行业标准，对各配合尺寸、结构强度做了参数化校验，模型包含1/2规格软管接头的卷曲线性组合结构、安装空间适配校验模型，所有特征均保留完整建模历史，可根据实际管路规格需求快速修改参数调整尺寸，适配不同通径、不同压力等级的液压管路应用场景，模型细节还原度高，结构逻辑清晰，可用于液压系统装配模拟、管路布局校验、产品展示宣传等多种场景。
