90度弯式液压管压接适配接头

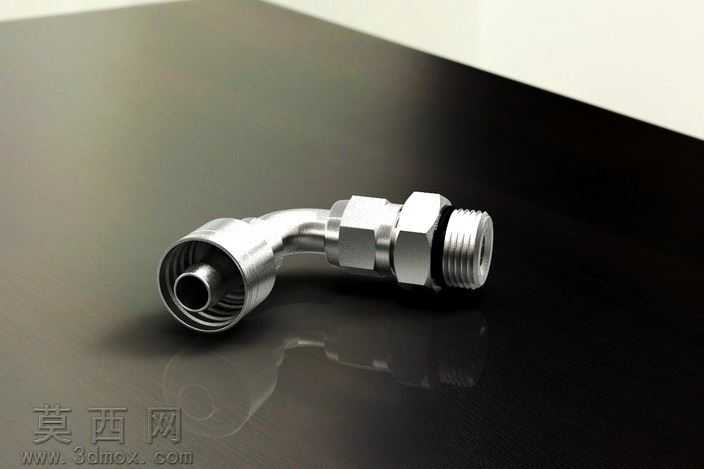

本作品为90度弯式液压管压接适配接头三维模型，建模阶段以实际工业液压管路连接需求为核心依据，严格遵循液压接头的尺寸规范与结构逻辑开展设计。建模过程中首先完成整体结构的比例搭建，精准划分三个核心功能区段：一端为适配1/2管径液压软管的压接连接段，该段内部设计有多层环形咬合齿槽结构，建模时通过环形阵列、布尔运算等操作还原齿槽的均匀排布形态，确保压接后可与软管外层、增强层形成紧密咬合，杜绝液压工况下的拔脱、渗漏风险；中间为90度弯折的流体过渡段，建模时对弯折处做了平滑圆角过渡处理，避免直角结构造成的液压油流阻增大、局部紊流问题，同时保证弯折段壁厚均匀，匹配高压工况下的承压强度要求；另一端为UNO/JIC标准外螺纹连接端，精准还原螺纹牙型、密封端面的结构细节，配套的锁紧六角螺母采用独立建模完成装配，还原螺母与接头主体的配合间隙、限位台阶结构，可直观展示接头与对应液压端口的锁紧装配逻辑。材质渲染阶段针对接头的金属材质特性做了精细化调整，主体金属部分采用镀铬不锈钢材质参数，还原金属表面的高反光质感与细微的机加工纹理，压接段内部的齿槽区域做了轻微的粗糙度区分，螺纹牙型处做了边缘倒角的光影处理，既还原真实机加工零件的质感，也能清晰凸显各部分的结构细节。整体建模采用全参数化设计逻辑，各部分尺寸可根据实际管路规格需求灵活调整，装配关系完全匹配实际液压系统的安装场景，弯折角度、螺纹规格、压接管径的参数设置均符合液压行业的通用标准，可直接用于液压管路装配模拟、工况受力分析、产品展示等场景，模型结构无冗余面，细节还原度高，能够完整呈现该类弯式液压压接接头的全部结构特征与功能设计逻辑。
