约翰迪尔甘蔗收割机轮毂前轴座

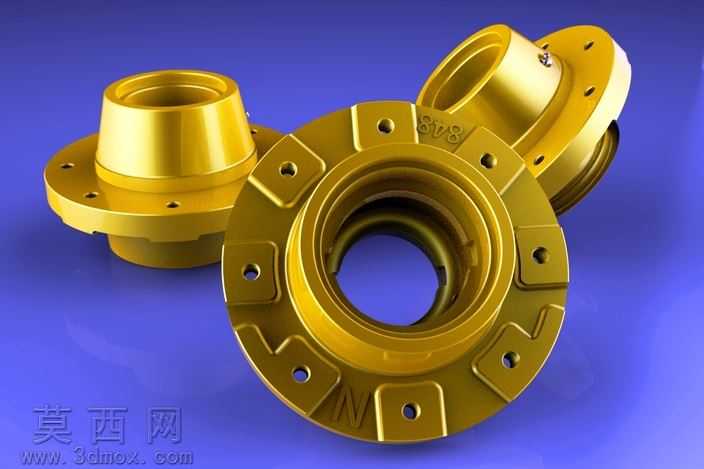

本模型为约翰迪尔甘蔗收割机配套的前轮毂轴座三维建模作品，建模阶段严格参照农用收获机械轮毂的实际装配尺寸与工况需求展开，首先通过草绘绘制轮毂的中心轴孔基准轮廓，以旋转特征生成轮毂的主体筒状基座，再通过拉伸切除完成中心轴承位的阶梯孔结构，保证轴承安装的同轴度公差符合农机重载作业的设计要求。法兰盘部分采用阵列特征完成周向均匀分布的安装孔设计，每个安装孔周边预留了螺栓沉台结构，既保证连接强度，又避免螺栓突出法兰面造成装配干涉。模型表面的加强筋结构通过扫掠与布尔运算完成，筋位沿着法兰盘与中心筒体的连接区域均匀分布，有效提升轮毂整体的抗扭、抗冲击性能，适配甘蔗收割作业时泥泞、颠簸的复杂田间工况。材质渲染阶段采用金属镀锌质感的材质参数，调整金属度、粗糙度与环境反射参数，还原铸钢件经表面处理后的哑光金属光泽，同时在法兰表面添加了产品标识的浮雕特征，通过贴图与凹凸映射实现标识的立体效果。建模过程中对所有圆角过渡区域做了统一处理，避免应力集中的尖锐棱角，所有装配贴合面均做了平面度约束，保证后续与轮辋、转向节的装配精度。整体模型结构完整，细节还原度高，既可以用于农机维修的配件测绘参考，也可作为农用机械底盘结构设计的教学案例，帮助设计者理解重载轮毂的受力结构与设计要点，模型的特征树逻辑清晰，参数化特征便于后续根据不同机型的载荷需求调整尺寸参数，适配不同马力段的甘蔗收割机改装需求。
