约翰迪尔配套甘蔗田呋喃丹施肥撒施装置

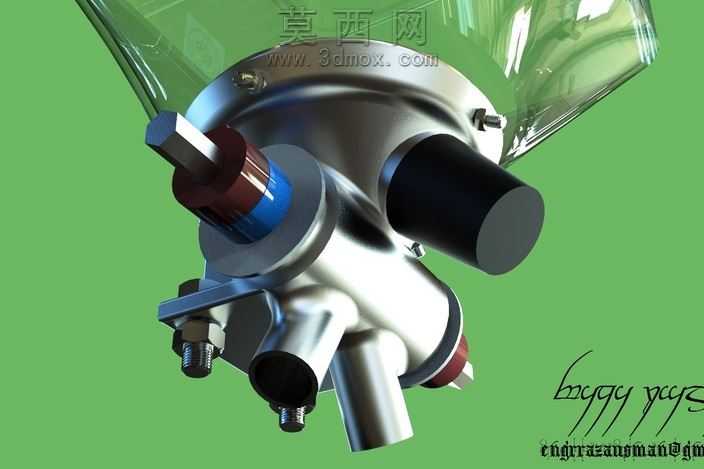

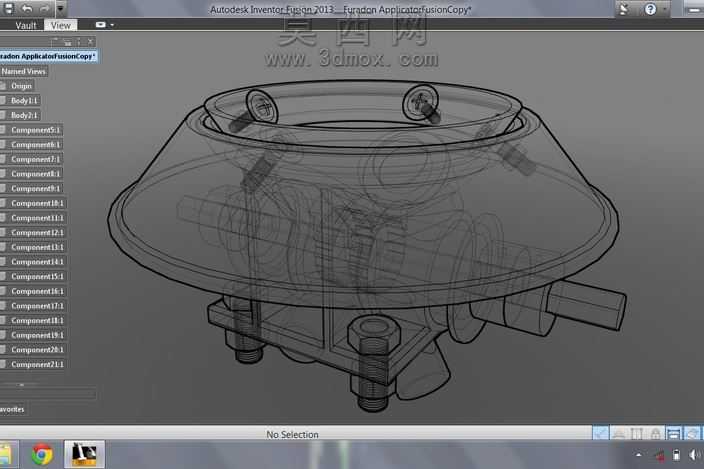

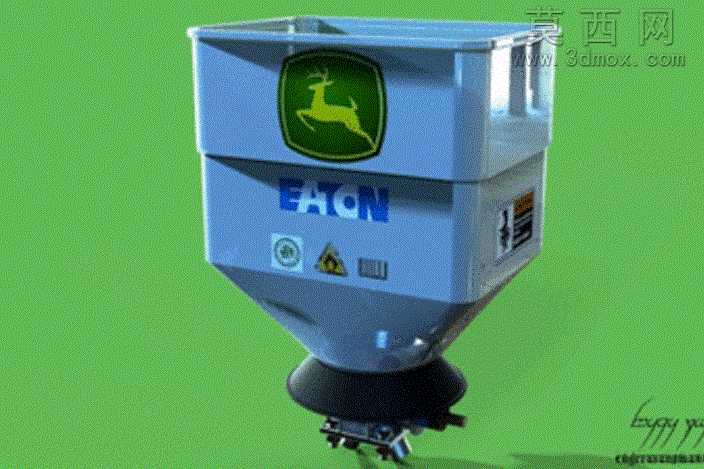

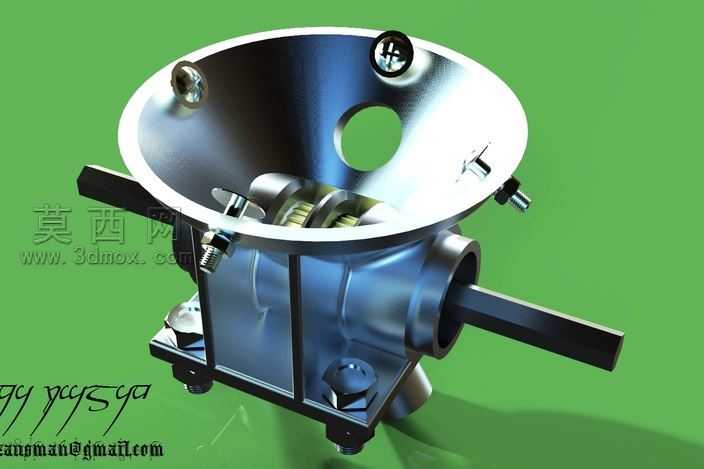

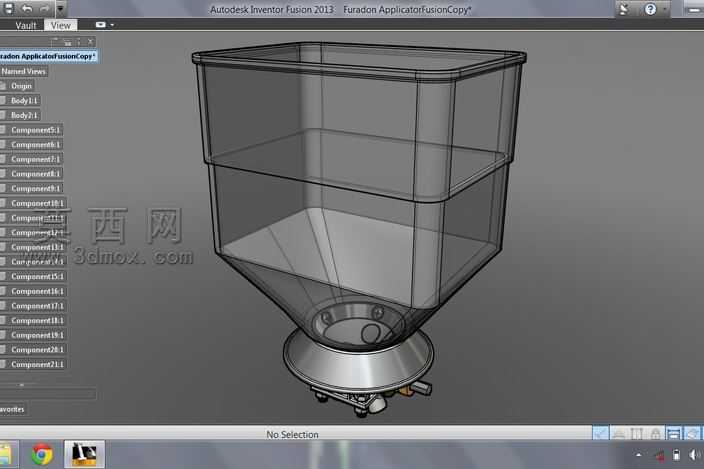

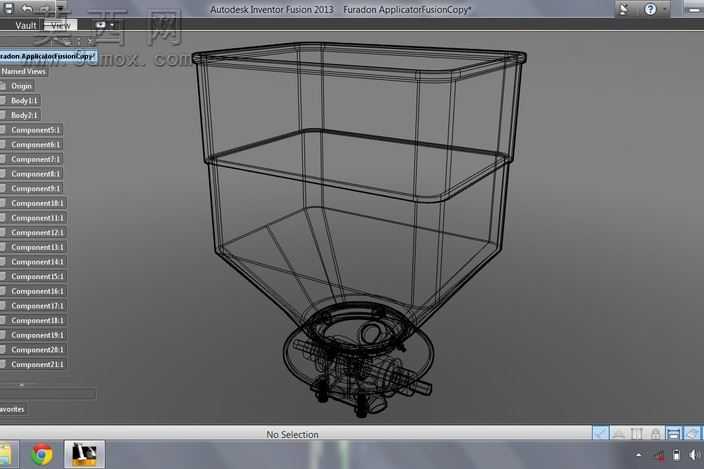

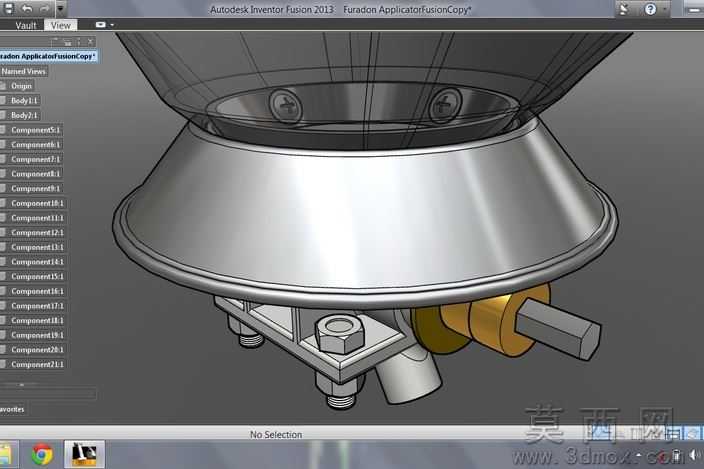

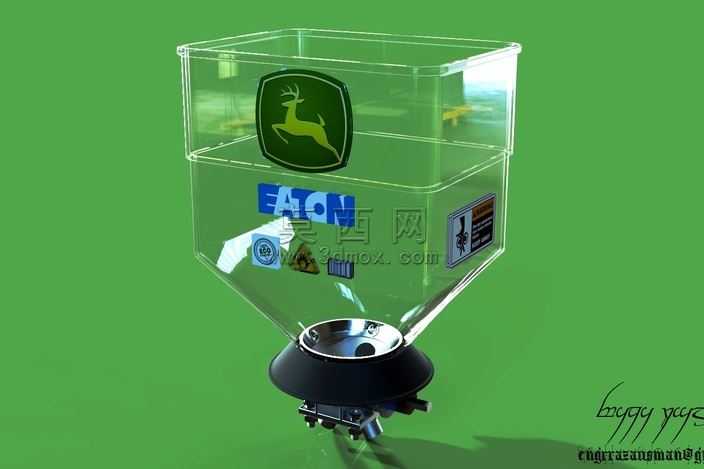

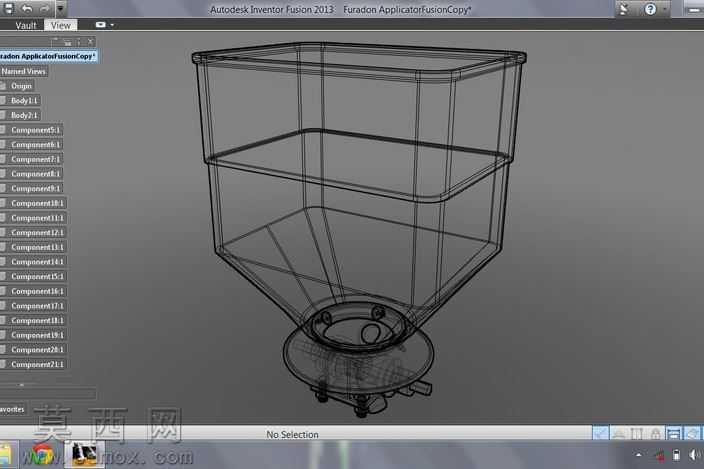

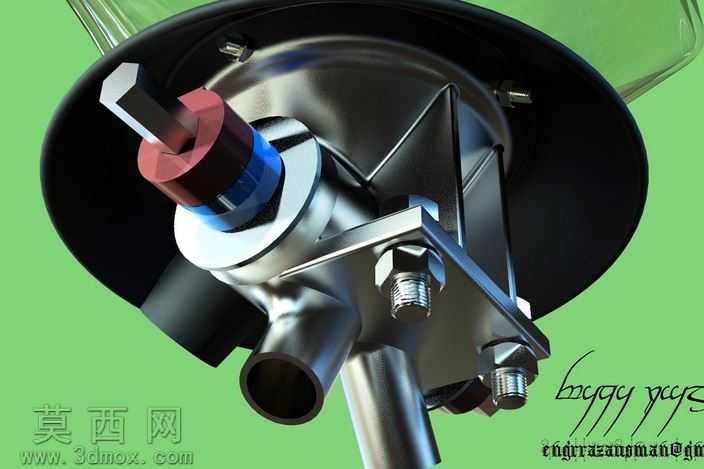

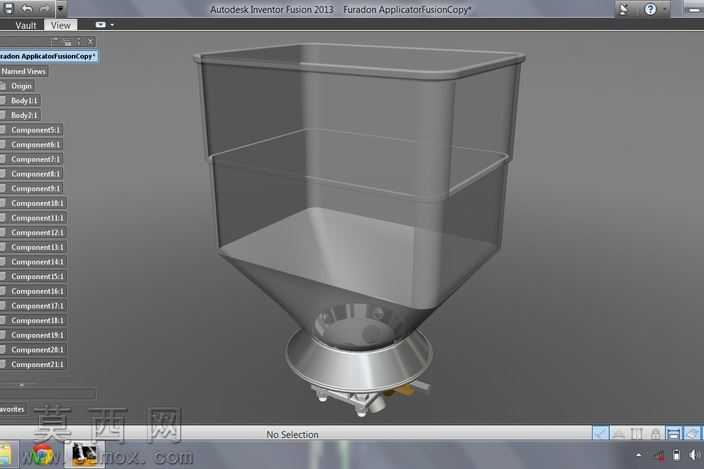

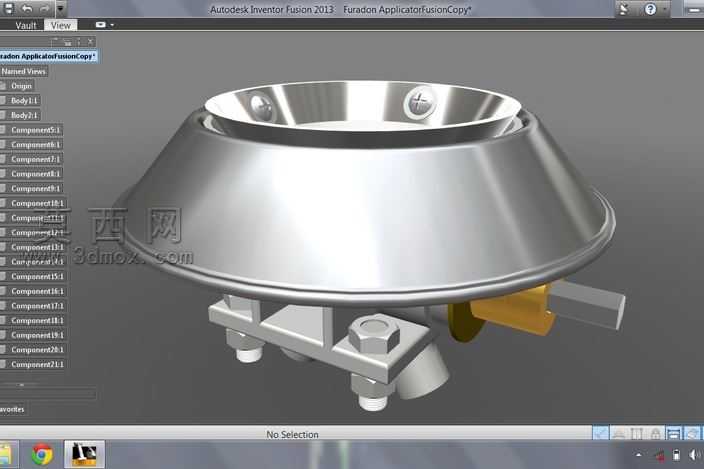

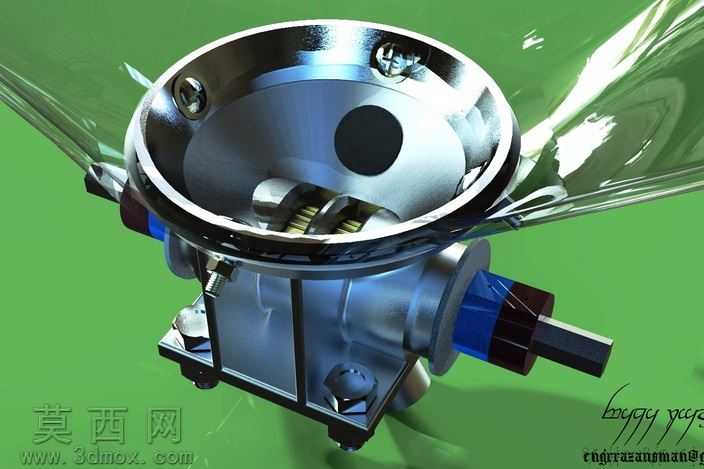

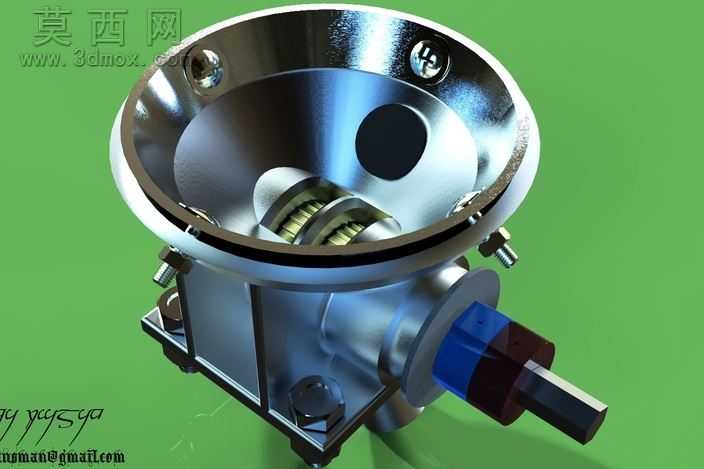

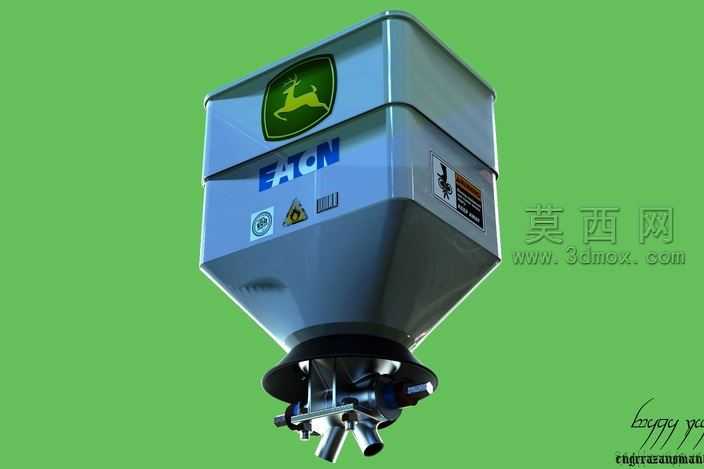

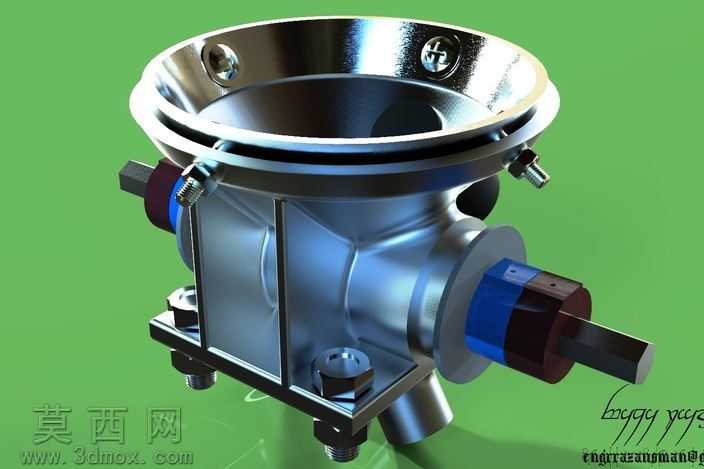

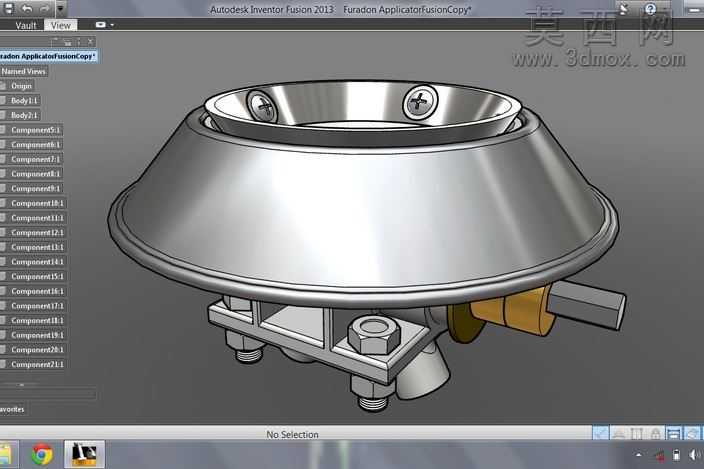

本作品为适配约翰迪尔农机的甘蔗种植用呋喃丹颗粒撒施装置三维模型，建模阶段采用参数化特征建模逻辑，先完成整体装配基准的搭建，再拆分料仓主体、下部撒施执行机构、连接固定组件等独立零件逐一构建，保证各部件间的装配公差匹配合理，可直接导出用于后续的工程图转换与结构校核。模型渲染阶段针对不同部件赋予了对应写实材质：上部料仓主体采用耐候改性PP塑料材质，调整了材质的漫反射粗糙度与半透明参数，还原农用塑料仓体略带磨砂的半透质感，可直观观察内部药剂存量；料仓正面的约翰迪尔品牌标识、EATON配套部件标识均采用UV贴图方式贴合，还原标识的色彩精度与边缘清晰度，同时添加了轻微的使用磨损痕迹做旧处理，避免模型呈现过于理想化的全新状态；料仓下部的锥斗过渡段采用同系列工程塑料材质，底部撒施调节机构采用黑色耐磨橡胶与喷涂金属材质组合，还原橡胶出料口的弹性质感与金属调节构件的哑光漆面效果。结构设计上，上部采用方正大容积料仓设计，侧边设置加强筋与搬运扣手结构，兼顾储料容量与安装搬运的便利性，料仓下部采用缓收锥斗结构，锥角经过反复调整，保证呋喃丹颗粒药剂可依靠自重顺畅下滑，不会出现颗粒架桥堵塞的问题；底部设置的出料调节机构可通过旋钮调整出料开度，匹配不同作业速度下的撒施量需求，整体结构通过标准连接位可直接挂载在约翰迪尔拖拉机的配套挂载点上。设计思路围绕甘蔗种植苗期的呋喃丹施用需求展开，针对传统人工撒施农药效率低、施药均匀度差、人员易接触农药产生健康风险的痛点，实现药剂的机械化定量撒施，可在甘蔗田间中耕作业时同步完成农药撒施，在甘蔗苗期同步完成除虫作业，避免后续重复进地压苗，同时密封式的料仓设计可减少作业过程中的药剂飘散，降低农药对作业人员的健康影响，模型整体结构完整，各活动部件均保留了正确的装配约束关系，可直接用于运动仿真演示与后续的结构优化迭代。
