ZENIT Uniqa系列潜水天顶泵结构设计

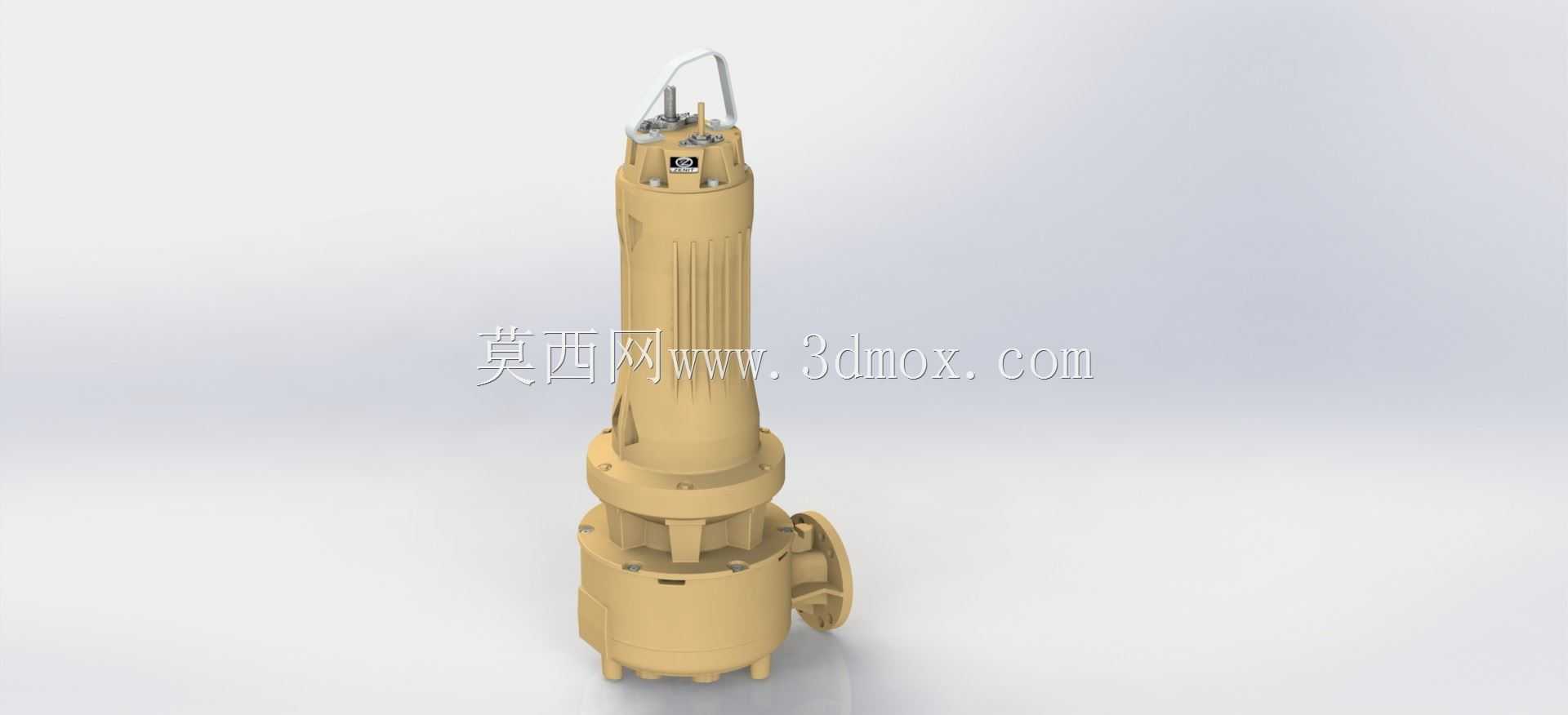

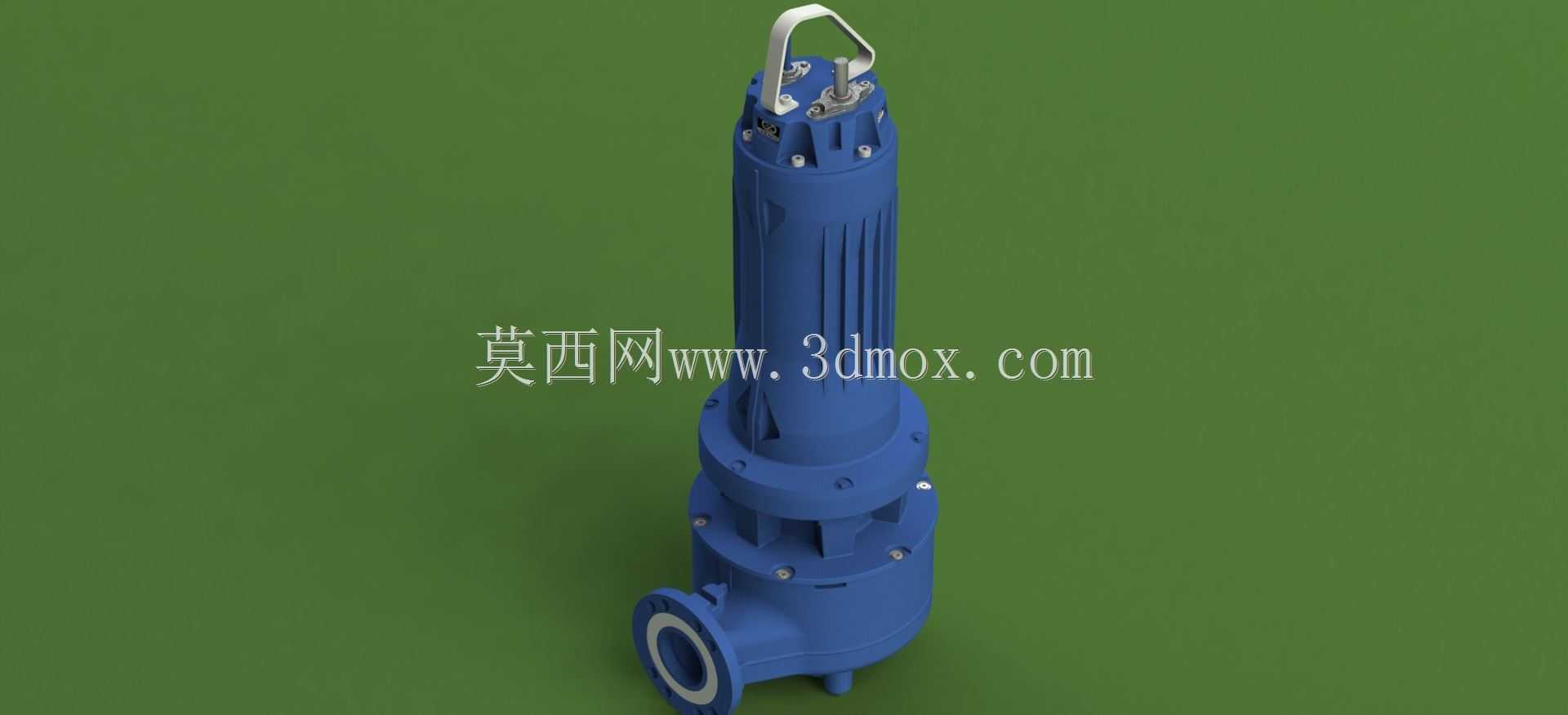

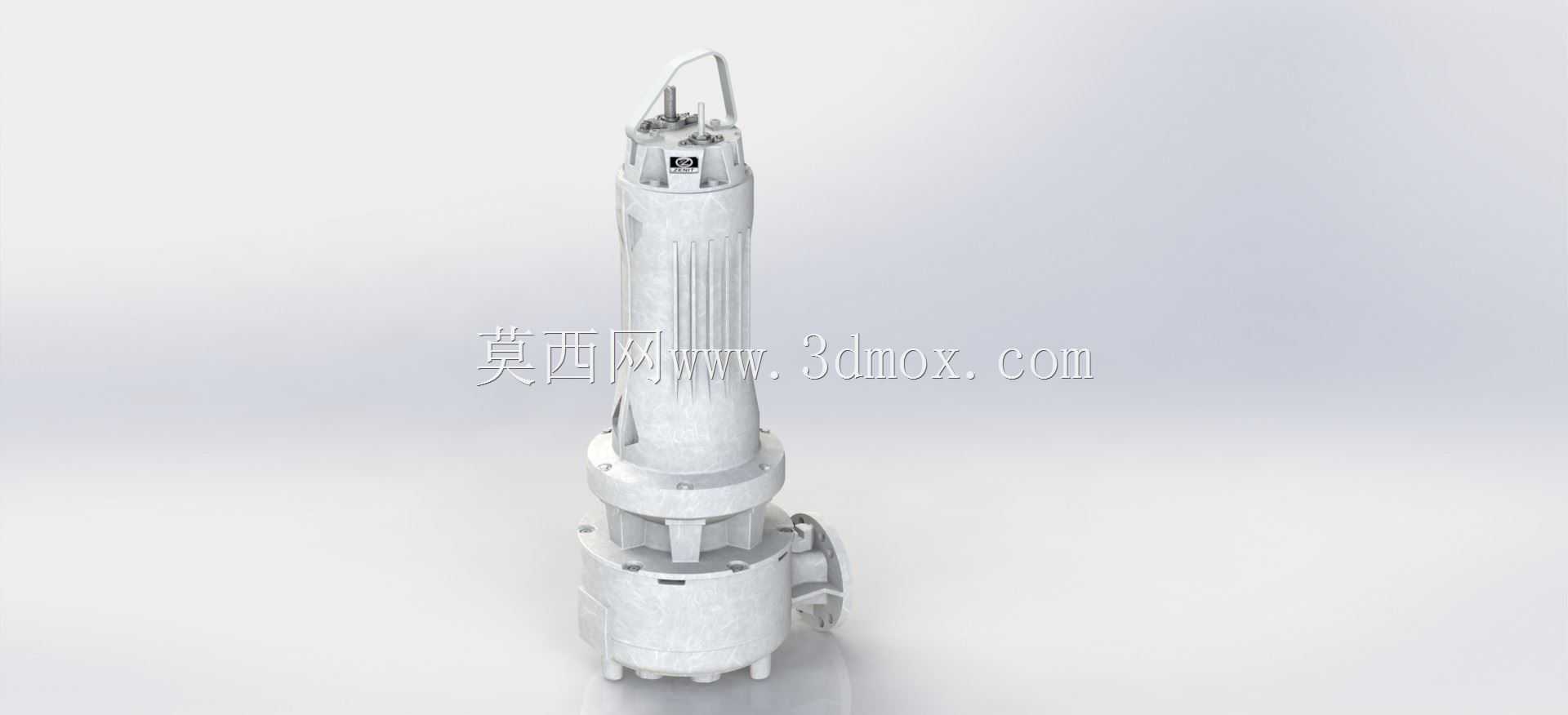

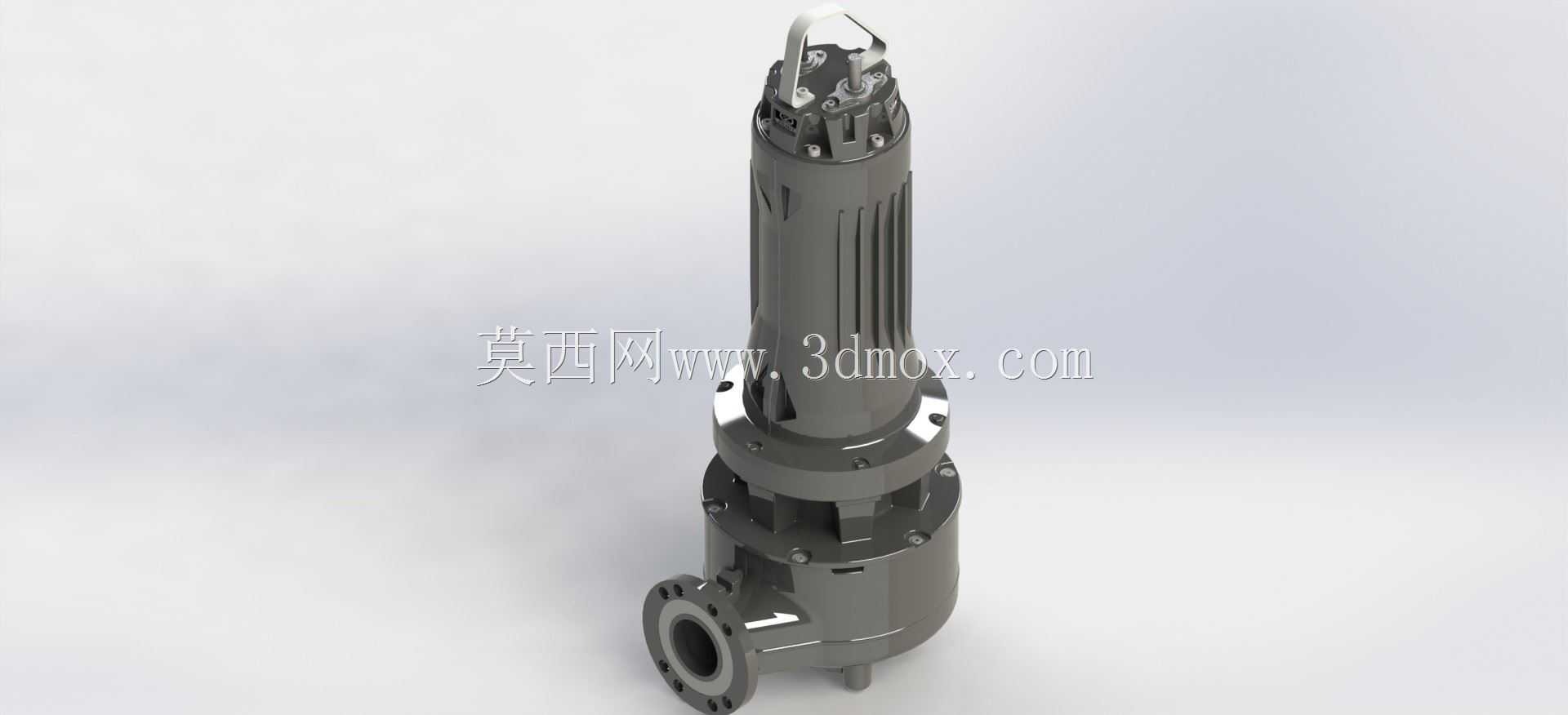

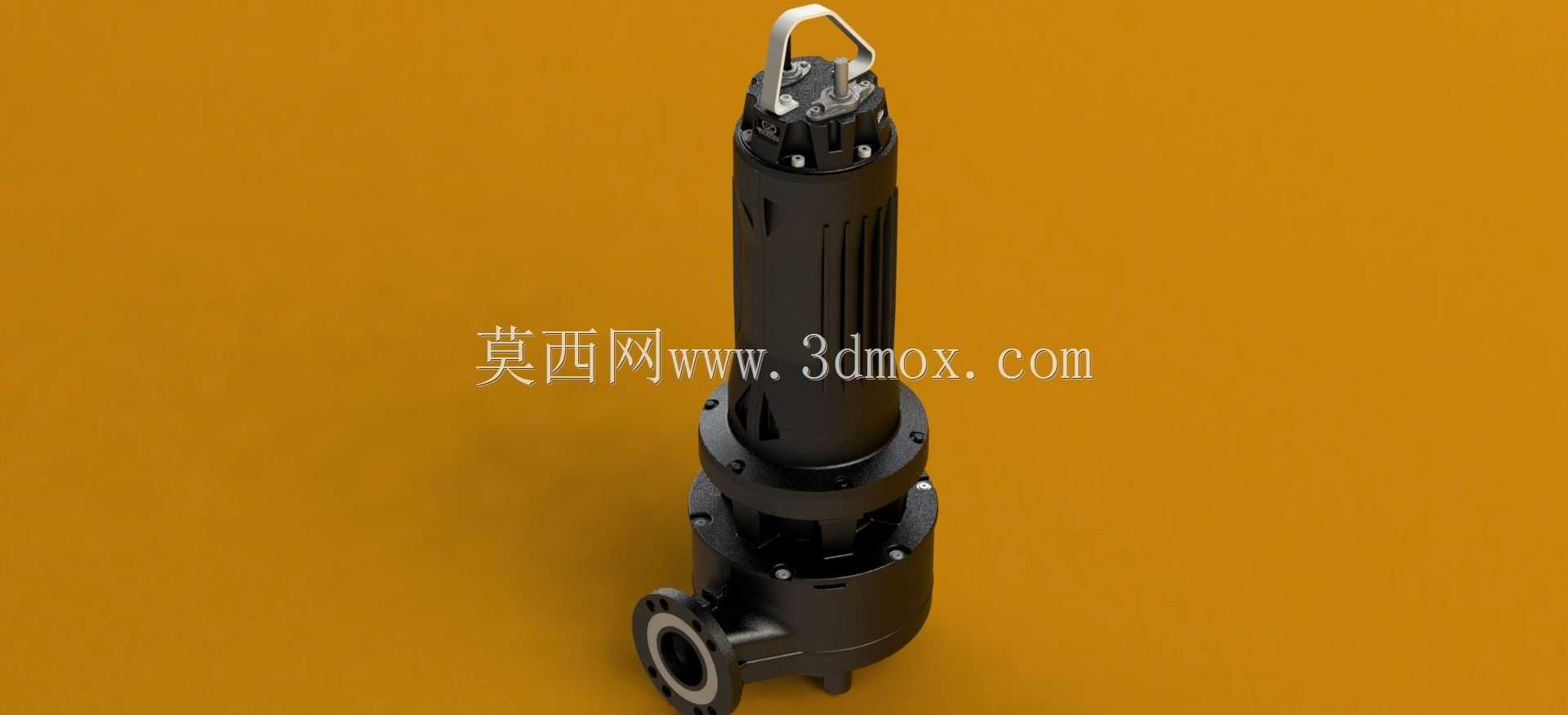

这款潜水式天顶泵的三维结构设计，核心围绕地下空间积水抽排、工业废水输送等场景的实际使用需求展开，在做结构建模时首先要考虑的是设备长期浸没在水体中的运行可靠性，因此整机采用立式长筒形的紧凑布局，将驱动电机、密封腔体、过流叶轮段沿轴向依次排布，最大限度缩小设备的径向占用空间，适配狭小的集水井、泵站井筒安装场景。从安装边界来看，设备侧部设置的法兰出水口为DN80标准规格，建模时严格匹配通用法兰的螺栓孔位分布、密封面凸台尺寸，可直接对接同规格的排水管路，无需额外做转接结构设计；顶部设置的吊装提手结构做了圆角过渡与加强筋处理，既满足安装检修时的吊装承重需求，也避免尖锐棱角在井下作业时剐蹭操作人员或线缆。设备的电机段外壳设计有轴向分布的散热筋结构，在建模时特意将散热筋的高度、间距做了优化，既保证电机运行时的热量能通过周围水体快速散出，也避免筋片间隙过小被水中的纤维杂物缠绕卡滞；中段的密封腔体采用多道机械密封组合结构，建模时还原了密封件的安装槽位、压盖的压紧行程，确保高压水体不会渗入电机腔造成设备损坏。过流段的叶轮采用无堵塞流道设计，针对污水中可能存在的固体颗粒、短纤维杂物，流道做了顺滑过渡处理，减少杂物卡滞的概率，泵体底部的进水口做了圆弧倒角设计，降低进水时的紊流损失，提升设备的运行效率。在做整机结构建模时，所有连接部位的螺栓孔位、密封槽、配合止口都严格按照公差配合要求做了尺寸匹配，比如电机筒与泵体连接的法兰止口采用H7/h6的配合精度，保证装配后整机的同轴度，避免运行时出现叶轮擦碰泵壳的问题；设备的整体轴向尺寸控制适配常规1.5米直径的集水井安装要求，底部进水口距离安装基础的预留高度满足最低液位运行要求，避免出现干磨损坏机械密封的情况。顶部的电缆出线部位做了密封锁紧结构的还原，建模时预留了电缆密封接头的安装空间，保证线缆穿入后能实现径向密封与轴向锁紧，防止水体顺着线缆间隙渗入电机腔，同时也避免设备吊装时线缆被拉扯脱落。
