Ramset22口径冲压式拉姆塞特弹药筒结构

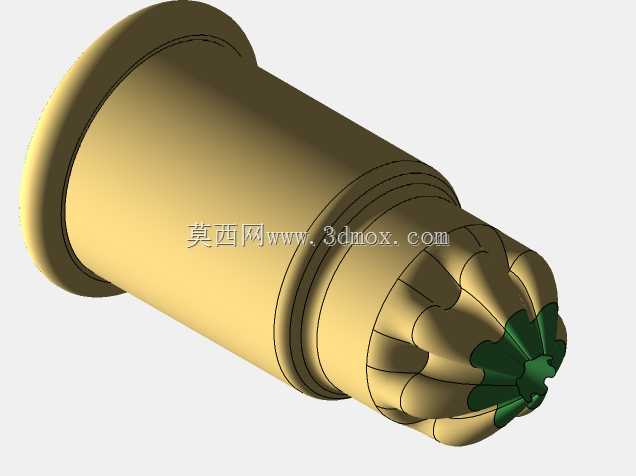

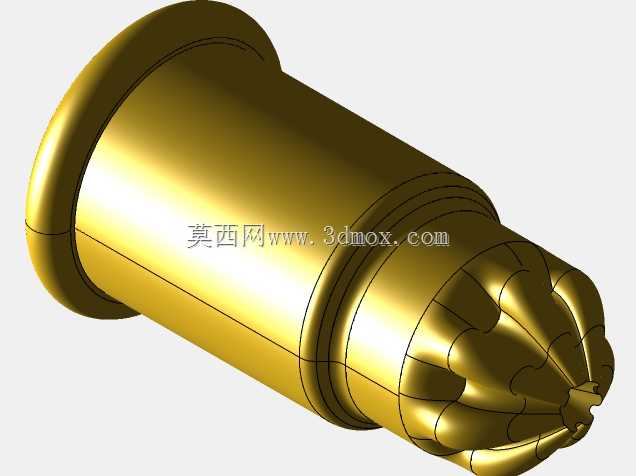

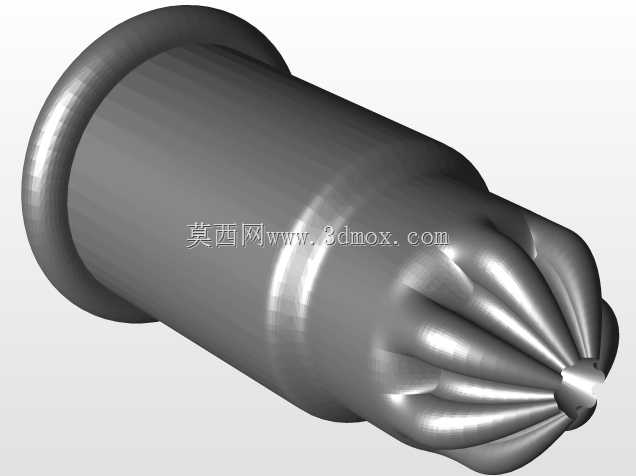

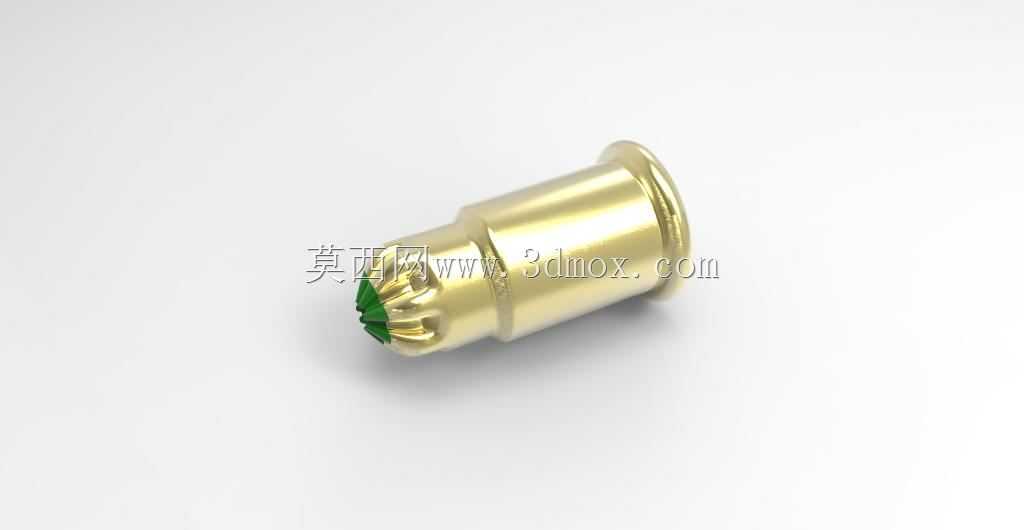

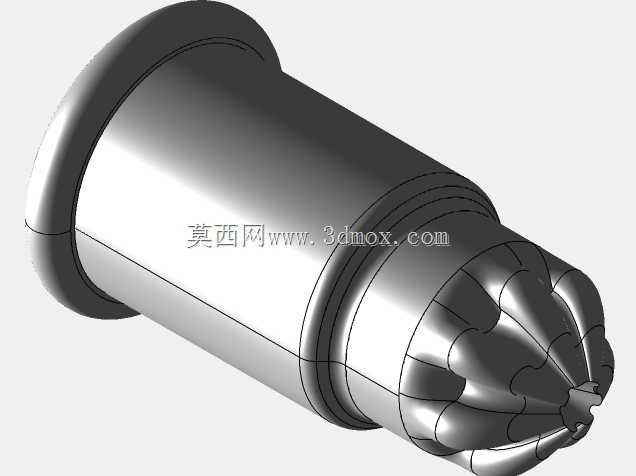

在建筑紧固、装修施工、设备安装的现场作业场景里，射钉紧固技术凭借无需预埋、施工效率高的特点，被广泛应用于混凝土、钢结构基体的快速固定作业，而冲压式弹药筒正是射钉紧固系统里的核心动力部件，直接决定了射钉的击发可靠性与输出推力稳定性。这款Ramset22口径弹药筒采用冲压成型工艺加工主体壳体，整体为带凸缘的筒状结构，前端收压形成收口结构，用于封装击发药剂与密封结构，底部的凸缘结构可适配射钉器的弹膛定位槽，装弹时能快速卡入定位，避免击发时出现窜动、退壳不畅的问题。从结构设计逻辑来看，壳体采用黄铜材质冲压拉伸成型，一方面利用黄铜优异的延展性能，在冲压拉伸过程中避免出现筒壁裂纹、壁厚不均的缺陷，另一方面黄铜的自润滑特性可降低退壳时与弹膛内壁的摩擦阻力，减少卡壳故障概率。筒身设计有两道环形定位凸筋，装入弹膛后可与膛内的定位台阶贴合，保证击针击发时弹药底缘的位置精度，避免出现击发无力、哑火的情况。前端的收口采用多瓣压合结构，击发时高压燃气可快速冲开收口处的压瓣，推动射钉沿钉管向前运动，同时多瓣结构可控制燃气释放的速率，避免推力突增导致射钉击穿基体或者出现动力过载的问题。从安装边界尺寸来看，该弹药筒适配标准22口径的射钉器弹膛，筒身外径、凸缘直径、整体长度均严格匹配对应射钉器的膛室尺寸，装弹后筒身与膛壁的间隙控制在合理范围，既保证装退弹顺畅，又能避免击发时燃气从间隙处泄漏，保证动力输出效率。实际作业中，这类弹药筒主要配合射钉器完成水电管线固定、吊顶龙骨安装、钢结构件临时固定等作业，击发时药剂燃烧产生的高压燃气作为动力源，无需外接电源或气源，在高空作业、野外无供电的施工场景下优势明显。设计过程中需要重点控制冲压拉伸的壁厚均匀性，筒壁过薄会导致击发时出现胀壳、裂壳问题，造成卡壳甚至炸膛风险，筒壁过厚则会增加材料成本，同时加大退壳阻力；收口处的压合力需要经过反复验证，压合力过大会导致燃气无法及时冲开收口，出现击发后动力不足的问题，压合力过小则会出现药剂受潮、密封失效的问题，影响长期存储的可靠性。底部的底缘厚度与平面度是关键尺寸，直接关系到击针撞击时的发火可靠性，底缘平面度偏差过大时，会出现击针撞击点偏移，无法有效击发底火的问题。
