多孔位可调式器材接驳安装支架结构

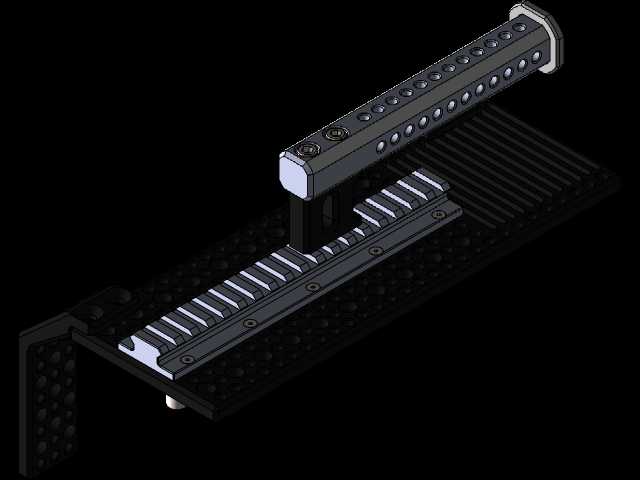

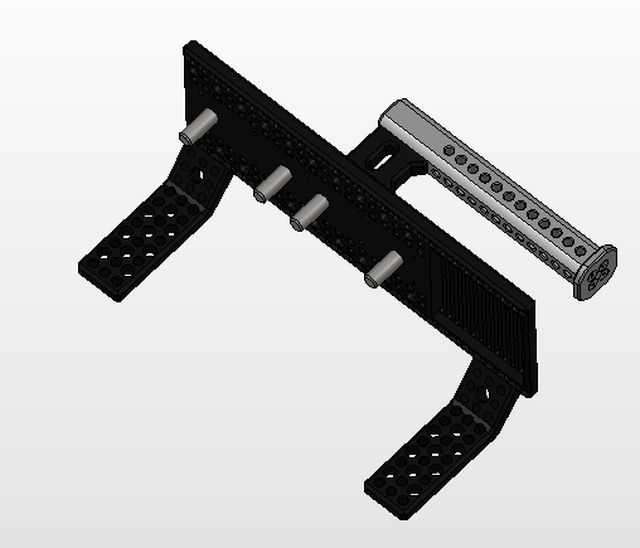

在影视器材、户外作业辅助装备、小型检测设备的架设场景中，这类带密集孔位的接驳支架是实现多配件快速拓展的核心承载构件，日常使用中需要同时兼顾挂载稳定性、位置调节灵活性与不同工况下的适配能力，很多现场作业的配件组合效率，往往就取决于这类接驳组件的结构设计合理性。从实际使用场景来看，这类支架常作为主承载杆与侧向支撑脚的连接过渡件，主杆部分的等距多孔位设计，能够适配不同规格的夹具、补光组件、传感模块的快速装夹，不需要额外钻孔加工，仅通过标准紧固件就能实现配件在杆体轴向任意位置的固定，孔位的间距经过统一校准，能够兼容市面上主流的快装配件定位尺寸，避免出现孔位错位无法安装的问题。侧向延伸的两个支撑脚同样采用密集冲孔设计，一方面是通过均匀排布的通孔降低构件整体重量，在保证结构强度的前提下减少不必要的材料冗余，另一方面支撑脚上的孔位可以根据架设面的实际情况，选择不同的固定点完成与底座或者承载平台的连接，哪怕架设面存在少量的安装位偏差，也能通过选择对应孔位完成适配，不需要对支架本身进行二次加工。设计过程中首先考虑的是受力传递路径，主杆承受的挂载载荷会通过中间的连接座均匀传递到两个侧向支撑脚上，支撑脚采用弯折成型的结构，角度经过反复校核，能够在支架承受偏载的时候将应力分散到整个支撑面，避免局部应力集中导致构件变形。主杆上伸出的四个圆柱定位销，是用来快速对接标准规格的快装板，定位销的直径公差控制在小间隙配合范围内，既能够保证快装板插接的时候顺畅无卡滞，又能避免配合间隙过大导致挂载配件出现晃动，定位销的根部做了圆角过渡处理，减少插接过程中对销根位置的应力冲击，长期反复插拔也不会出现销根断裂的问题。从安装边界来看，这类支架的主杆长度适配常规的手持或者桌面架设场景，侧向支撑脚的展开宽度能够保证在挂载3-5个常规配件的时候，整体重心依然落在支撑面范围内，不会出现侧翻的风险，支架整体的安装高度可以通过更换不同长度的支撑脚连接螺栓进行微调，适配不同的架设高度需求。构件的表面处理兼顾了耐磨与防滑性能，黑色的表面涂层能够在户外使用时减少光线反射，避免对作业场景造成光干扰，同时涂层的硬度足够应对日常装拆过程中的摩擦磕碰，不容易出现掉漆锈蚀的问题。在结构细节上，连接座与主杆、支撑脚之间的连接位置都做了加强筋设计，在不增加整体壁厚的前提下提升了连接位置的抗扭能力，哪怕是在支架单侧挂载较重配件的时候，连接位置也不会出现明显的形变。实际选型使用的时候，只需要确认主杆的直径、定位销的间距与自身所用的快装配件匹配，就可以直接完成组装，不需要额外定制转接件，能够大幅缩短现场架设的准备时间，尤其是在需要频繁调整配件组合的作业场景下，这种多孔位通用接驳结构的优势会更加明显，不需要携带大量不同规格的转接配件，仅靠这一个组件就能完成大部分常规配件的挂载固定。
