带尾翼结构的金属3D打印弹药类零件

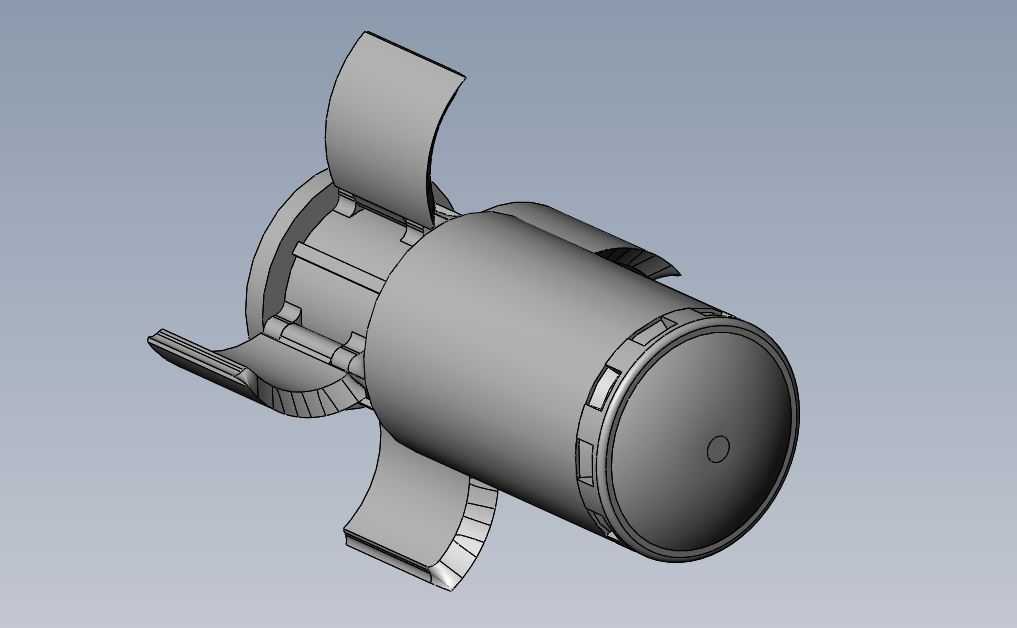

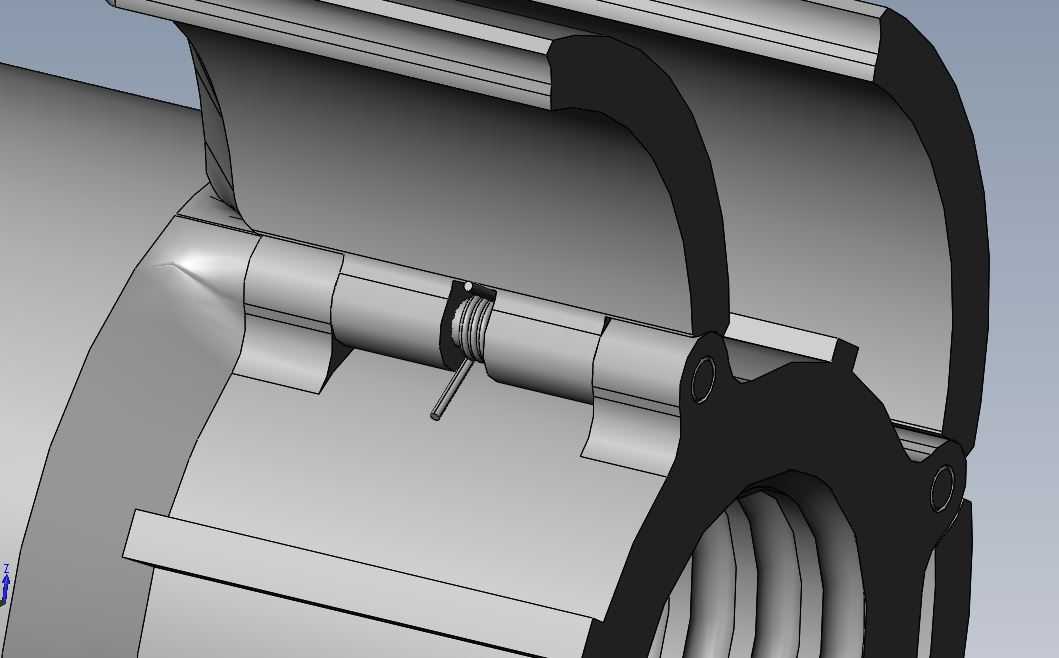

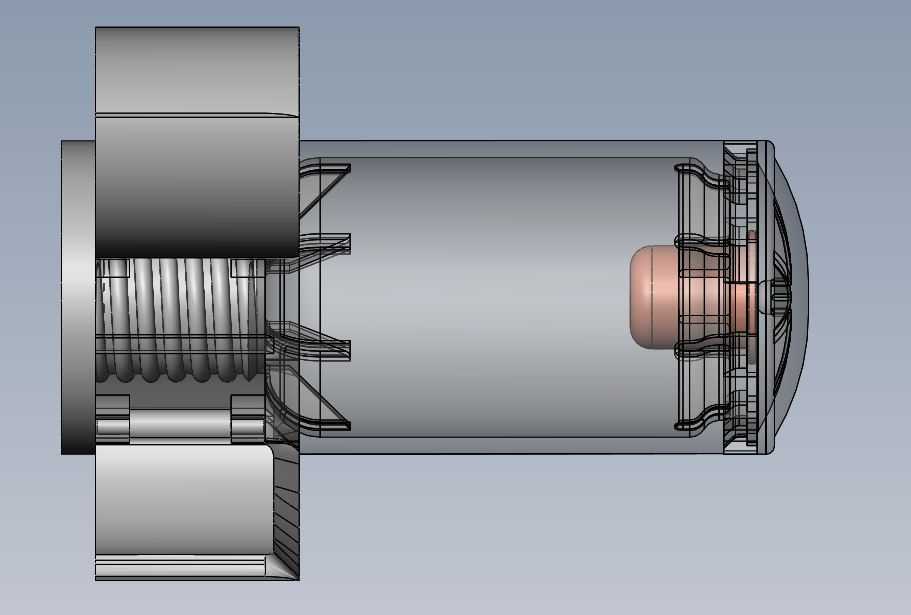

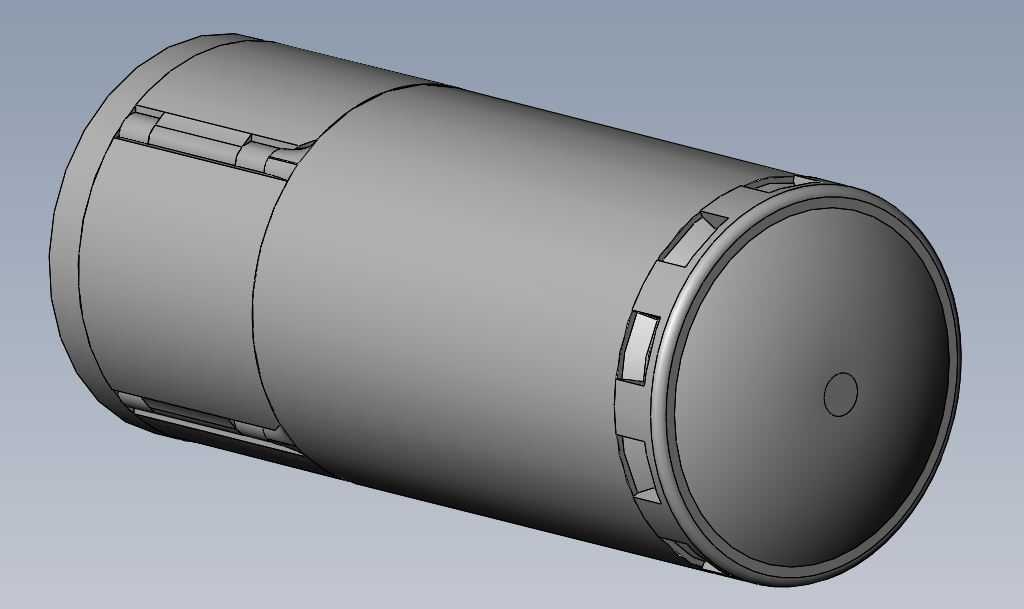

该零件属于军用弹药类配套结构件，主要适配小型弹药的尾段稳定结构需求，在弹药发射后出膛阶段，依靠外周均布的弧形尾翼提供气动稳定力矩，避免弹体飞行过程中出现翻滚、偏航问题，保障弹着点精度符合战术指标要求。从结构设计逻辑来看，主体采用圆柱段加锥形尾段的经典旋成体构型，圆柱段作为主容纳舱，内部可装填功能药剂与引信组件，尾段外周均匀分布四片弧形翼片，翼片根部做了加厚过渡处理，避免金属烧结打印过程中出现应力集中导致的翘曲变形，翼片边缘做了0.2mm的倒角处理，既符合空气动力学减阻要求，也能避免打印后支撑去除时出现边缘崩缺问题。设计阶段特意将原结构上四个1mm的安装引脚做了去除处理，主要是考虑到金属3D打印过程中，细小悬臂结构容易出现打印失败、成型精度不足的问题，调整后的结构更适配EOS系列金属烧结打印机的成型工艺，无需额外添加大量支撑即可完成打印，打印完成后仅需对翼片边缘与端面做简单喷砂处理即可达到表面粗糙度要求，无需后续机加工工序。从安装边界来看，主体圆柱段外径控制在40mm，总长度不含翼片为65mm，翼片外沿最大回转直径为72mm，安装时可通过圆柱段前端的环形卡槽与弹体前段实现卡接配合，卡槽深度为1.5mm，配合公差控制在±0.1mm，既保证装配后同轴度符合要求，也能承受发射时的瞬时冲击载荷不会出现松脱。翼片的后掠角设置为15度，该角度经过气动仿真验证，在亚音速飞行状态下能够提供足够的稳定力矩，同时不会产生过大的飞行阻力，保障弹体有效射程符合设计预期。需要明确的是，该结构仅作为技术讨论与工艺验证使用，不具备实际弹药的击发与毁伤功能，结构设计过程中重点验证了金属3D打印工艺在复杂薄壁翼片类零件上的成型可行性，针对薄壁结构的打印参数做了适配优化，比如翼片最薄处厚度为0.8mm，打印时激光功率设置为180W，扫描速度设置为1200mm/s，层厚设置为30μm，能够保证薄壁处致密度达到99%以上，不会出现气孔、未熔合等打印缺陷。结构上圆柱段尾部的端盖采用一体化打印设计，端盖上的小凸台作为工艺定位基准，打印完成后可通过该凸台装夹做后续的尺寸检测，检测完成后可根据实际需求选择是否去除该凸台。翼片根部的格栅状加强结构，是为了在不增加整体重量的前提下提升翼片的结构强度，避免飞行过程中翼片受气流冲击出现变形，格栅结构的筋条宽度为0.5mm，既能够满足强度要求，也不会在打印过程中出现悬垂塌陷问题。整体结构未设计复杂的内部流道或装配卡扣，所有结构均面向金属3D打印工艺做了DFM优化，不存在小于45度的无支撑悬垂面，打印时仅需在底部添加少量块状支撑即可，支撑去除难度低，不会对零件表面造成明显损伤。从应用场景拓展来看，该类带尾翼的旋成体结构设计思路，除了弹药类零件验证外，也可迁移应用到小型无人机尾翼、探空火箭稳定段、民用射钉器配件等领域，只需要根据实际使用场景调整翼片数量、后掠角与主体尺寸即可，结构的工艺适配性较强，能够快速根据需求做参数化调整。
