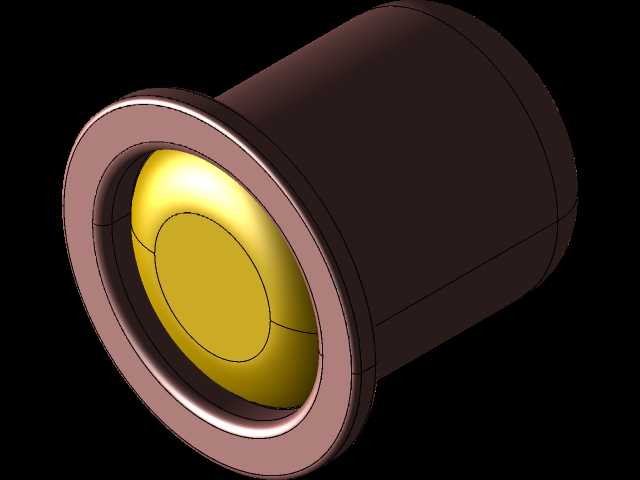

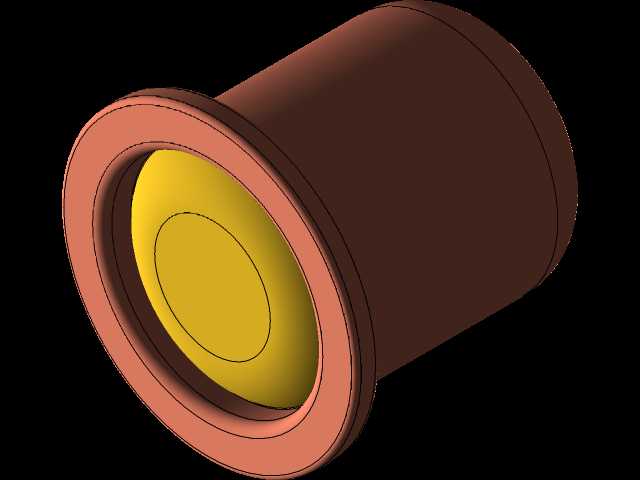

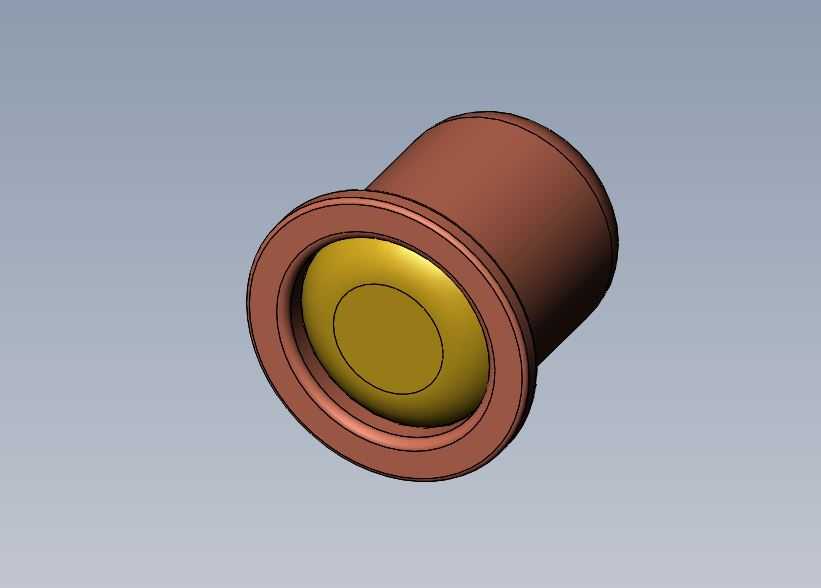

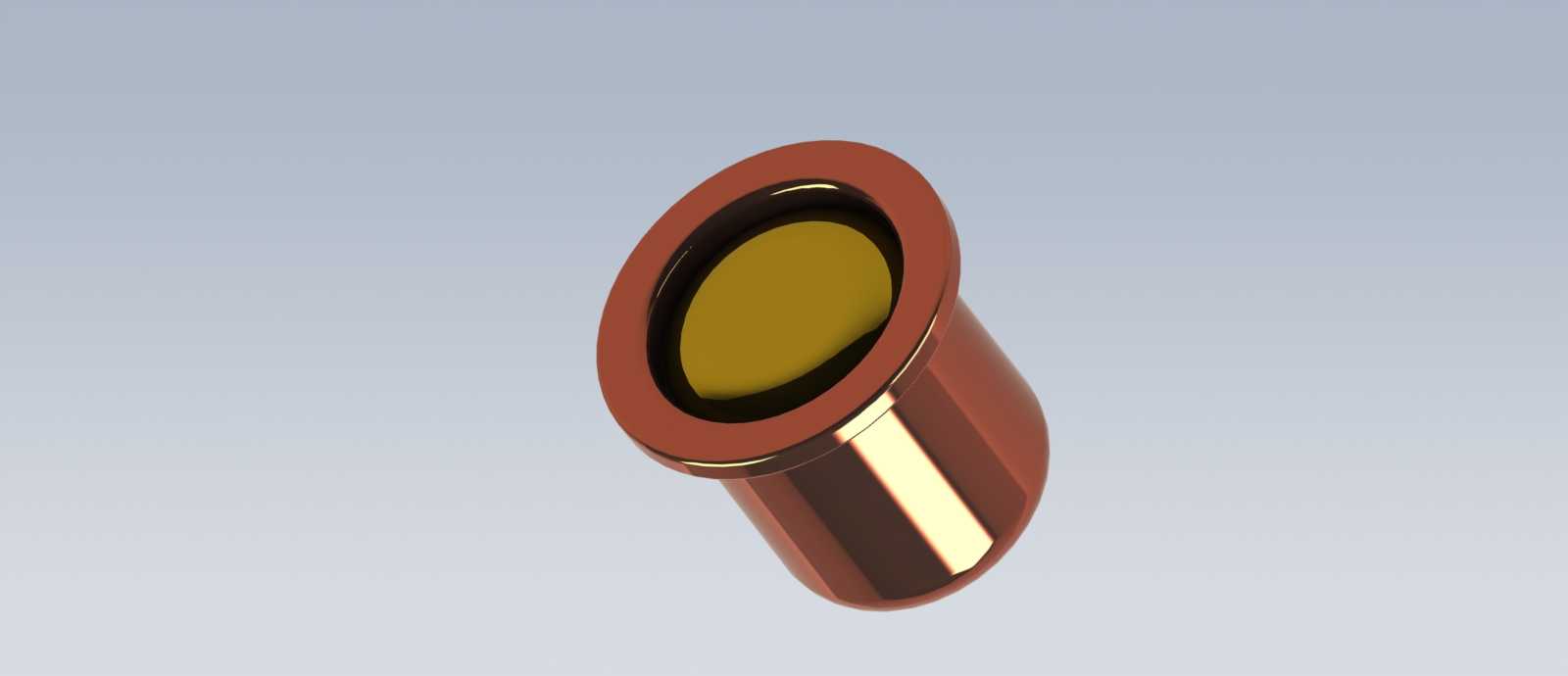

CCI209底火子弹配套铜质底火座结构

在轻武器弹药生产与装配领域，底火座是承载发火药剂、衔接弹壳与发射药腔的核心小尺寸构件，本次呈现的CCI209底火配套底火座结构，主要适配民用狩猎、运动射击领域常用的209规格底火装配需求，这类构件广泛应用于霰弹枪底火装配、复装弹药生产以及相关发火组件测试工装的配套环节，是小尺寸发火类构件中对尺寸精度、同轴度要求极高的一类零件。从实际使用场景来看，这类底火座需要在击针撞击时稳定承接冲击力，将击发力均匀传递给内部的发火药剂，同时要保证装配后与弹壳底火室的过盈配合量处于合理区间，既不能因为配合过松导致击发时底火脱落、火药燃气泄漏，也不能因为配合过紧造成压装时底火座变形、药剂受压异常引发安全隐患。设计这类构件时，首先要明确安装边界尺寸：其凸缘外径需要匹配对应弹壳底火室的台阶孔径，筒体部分的外径要与底火室的直段内径保持H7/p6的过盈配合公差，筒体的深度要刚好容纳底火的药剂壳与击发砧座，凸缘的厚度要控制在击针突出量的适配范围内，避免击针撞击行程不足导致哑火，或是撞击行程过大击穿底火座引发故障。从结构特性来看，该构件采用带外翻凸缘的盲筒式结构，筒体部分为等壁厚设计，内壁的粗糙度需要控制在Ra1.6以内，保证压装底火时药剂壳不会被内壁毛刺划伤，凸缘与筒体衔接的位置做了小半径圆角过渡，避免压装时应力集中导致凸缘根部开裂，筒体的外表面做了光亮镀铜处理，一方面可以提升构件的防锈能力，避免长期存储过程中锈蚀导致配合尺寸变化，另一方面镀铜层的自润滑特性可以降低压装时的阻力，提升装配效率。在实际的弹药复装作业中，这类底火座的尺寸一致性直接影响整批弹药的击发率，设计建模时需要严格控制筒体的同轴度，保证凸缘端面与筒体轴线的垂直度误差不超过0.02mm，否则击针撞击时会出现偏击，导致发火药剂无法被均匀戳击，出现哑火、迟发火的问题。同时，筒体底部的壁厚需要经过反复校核，既要保证击针撞击时不会被击穿，又要保证足够的冲击力传递效率，让发火药剂在合适的撞击能量下可靠发火，壁厚过厚会导致击发需要的撞击力过大，适配的枪械击锤簧力无法满足发火要求，壁厚过薄则容易在击发时被击穿，高温火药燃气从击针孔反向喷出，损伤枪械结构甚至危及射手安全。从建模思路来看，构建该三维结构时首先以凸缘端面为基准面，绘制凸缘的外圆轮廓，再拉伸筒体的主体结构，之后在凸缘与筒体的衔接位置添加过渡圆角，对筒体内腔做等壁厚抽壳处理，最后对所有锐边做0.1mm的倒角处理，避免加工和装配过程中出现锐边割手、切削毛刺残留的问题。需要注意的是，这类发火组件的配套零件在建模时不需要绘制内部的药剂与击发砧结构，仅需要保证外部安装尺寸、内腔容纳尺寸的精度即可，为后续的压装工装设计、尺寸检测工装设计提供准确的三维参考。在工装配套领域，该模型也可以作为底火压装夹具的定位基准参考，通过提取底火座的外轮廓尺寸，设计对应的定位套与压头，保证压装过程中底火座受力均匀，不会出现偏斜压装的问题。对于弹药复装从业者、轻武器配件设计人员来说，这类高精度的小尺寸构件模型，能够有效减少实际测绘的工作量，直接基于准确的尺寸边界开展配套工装、适配弹壳的结构设计，避免因为尺寸测绘误差导致的装配故障、击发故障。
