类马自达Renesis结构旋转式发动机

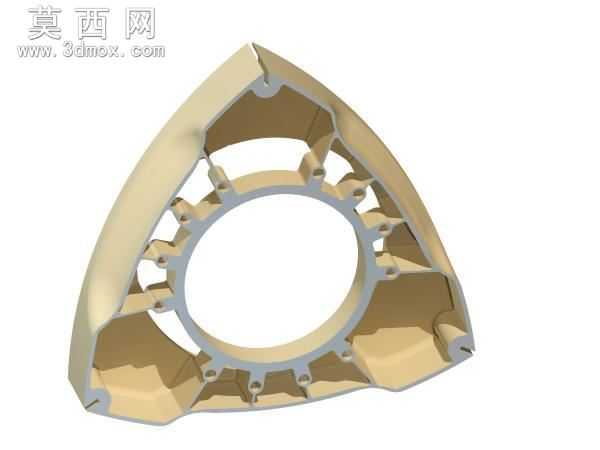

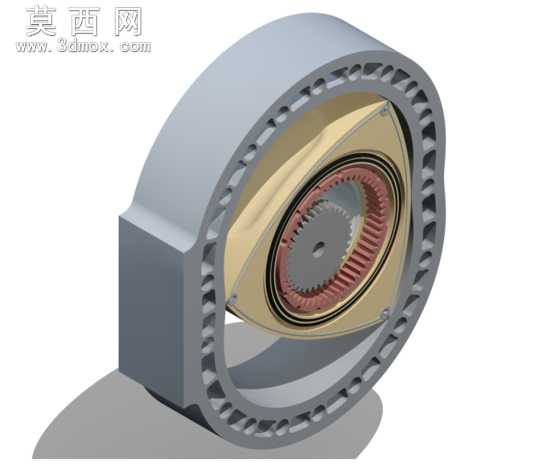

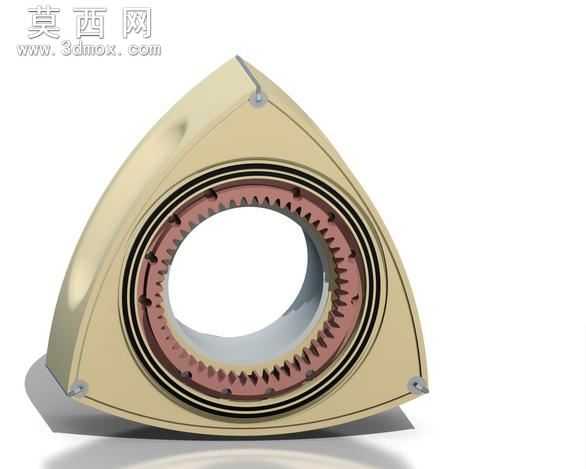

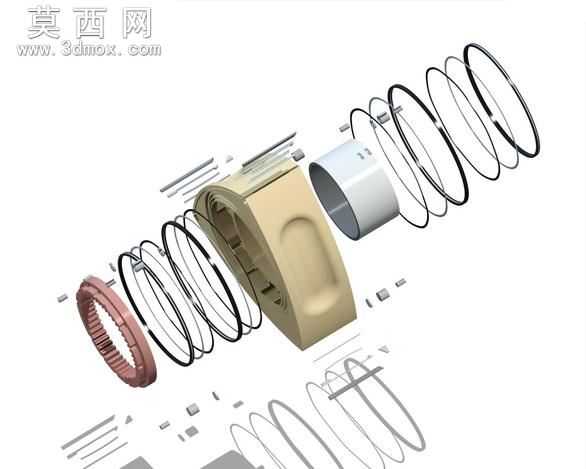

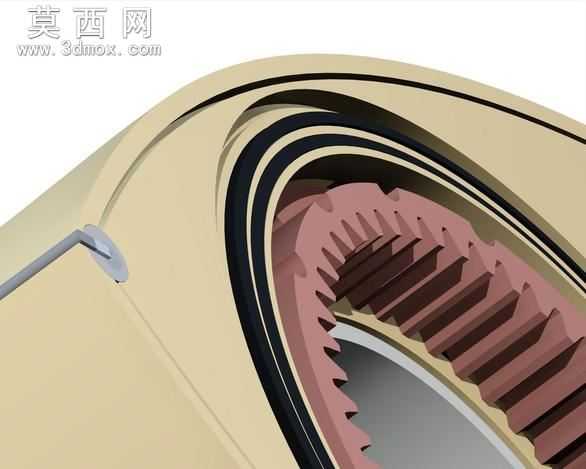

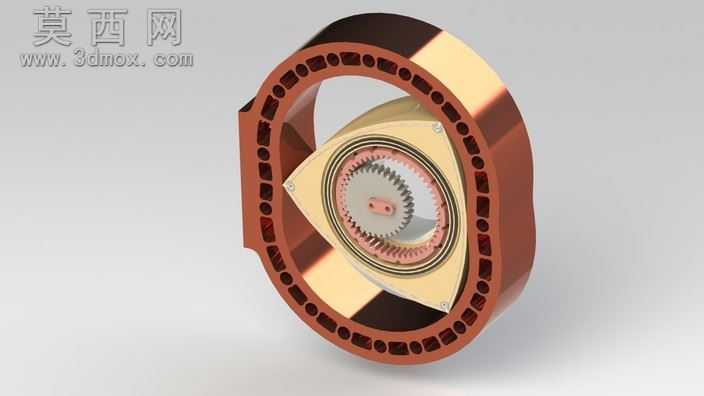

本作品为参考马自达Renesis转子引擎结构完成的旋转式发动机三维设计，整体建模围绕三角转子与8字形缸体的核心配合逻辑展开，完整还原了汪克尔引擎的核心运动结构。建模过程中优先梳理了转子与缸体型线的啮合关系，对转子的三个密封边、端面气封条、内部齿轮啮合结构做了精细化还原，确保转子在缸内做行星运动时的轨迹完全符合汪克尔引擎的工作原理，可直观呈现进气、压缩、做功、排气四个冲程的连续运转过程。模型整体采用分层装配逻辑构建，整机组装包含六十余个独立零部件，从外部的缸体壳体、冷却散热齿结构，到内部的偏心输出轴、正时齿轮组、转子密封组件，再到端盖的固定连接结构均逐一完成建模，各零部件间的装配间隙、配合公差均参考民用转子引擎的常规设计参数设定，可直接用于装配干涉检查与运动仿真演示。材质渲染阶段针对不同部件的功能属性做了区分设置：外部缸体采用铸铝哑光金属材质，还原量产引擎壳体的磨砂金属质感，表面的散热鳍片做了细微的倒角处理避免棱角生硬；内部三角转子采用硬质阳极氧化铝合金材质，表面做了轻微的做旧处理模拟高温工作后的金属色泽；齿轮啮合部位、偏心轴等传动部件采用合金钢材质，添加了细微的金属切削纹理提升真实感；密封件、衬垫等非金属部件采用耐高温橡胶材质，调整了粗糙度参数还原橡胶的哑光质感。设计过程中参考了专业内燃机设计书籍中的转子引擎参数，目前转子核心组件、传动齿轮组、缸体主体结构均已完成设计，虽转子 housing 部分细节仍有优化空间，但核心运动机构已完全成型，可完整演示旋转引擎的独特运转逻辑，相较于传统往复式活塞引擎，该模型可直观展现转子引擎体积小、重量轻、高转速功率输出的结构优势，适合用于内燃机原理教学、引擎结构展示以及相关动力装置的方案参考。
