V10气缸发动机引擎水夹壳结构模型

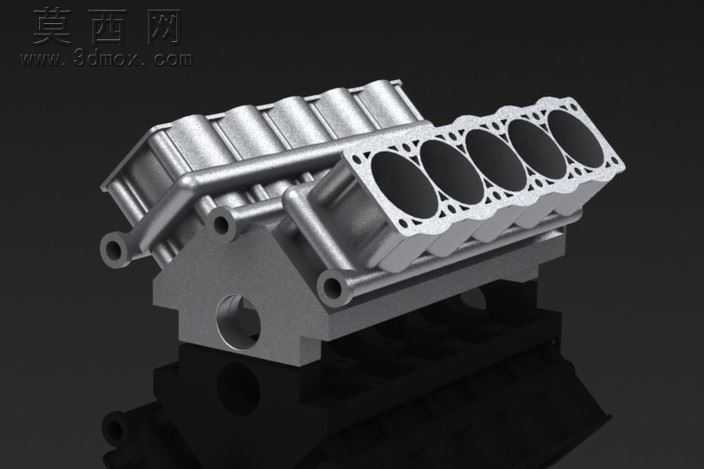

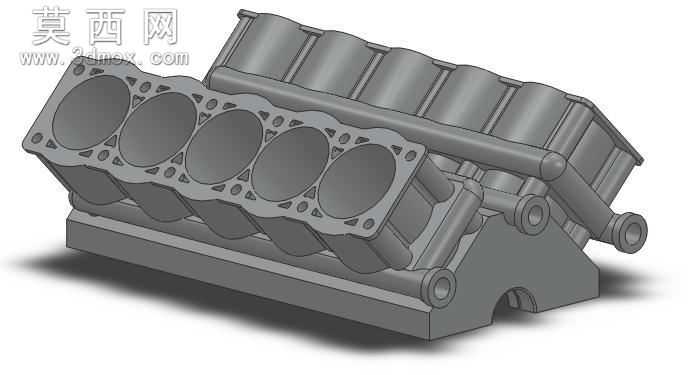

本模型为V10气缸发动机的引擎块与水夹壳组合结构，采用三维建模软件完成全参数化设计，建模过程中严格遵循内燃机缸体的实际结构比例，对V型排布的十组气缸安装位、冷却水道集成结构、缸体连接定位孔、周边管路接口等细节做了精准还原。渲染阶段采用金属磨砂材质模拟铸铁缸体的真实质感，通过哑光金属材质参数调整，还原出铸铝/铸铁缸体表面的细微颗粒质感，搭配深色展示背景突出缸体的结构轮廓，通过光影层次区分引擎块主体与水夹壳的装配关系，清晰展现V型缸体的倾斜排布角度与水套的集成布局。结构设计上，模型还原了V10发动机特有的60度至90度夹角缸体排布特征，水夹壳部分完整呈现了环绕气缸布置的冷却水流道轮廓，缸体表面的加强筋结构、安装定位凸台、油路接口、水路接口均按照真实内燃机缸体的设计逻辑排布，既保证了外观结构的还原度，也清晰展现了缸体与冷却夹套的装配关系。设计思路围绕V型十缸发动机的核心结构特征展开，重点突出缸体本体与冷却夹壳的集成设计，省略了活塞、连杆、气门等外围附属部件，聚焦缸体核心结构的展示，让使用者能够直观观察V10缸体的气缸排布方式、冷却水道的布局逻辑、缸体的加强结构设计。建模过程中采用实体建模与特征阵列结合的方式，对单侧五组气缸安装位做参数化阵列后完成V型角度镜像，保证两侧缸体的结构对称度与尺寸精度，对水夹壳的流道部分采用抽壳与布尔运算结合的方式完成结构构建，确保流道轮廓与气缸外壁的贴合度符合真实发动机的冷却设计要求，所有安装孔位、接口特征均按照统一的装配基准定位，保证模型结构的合理性与尺寸的协调性，可作为内燃机结构学习、缸体设计参考的三维素材使用。
