碳酸饮料PET包装瓶曲面结构设计

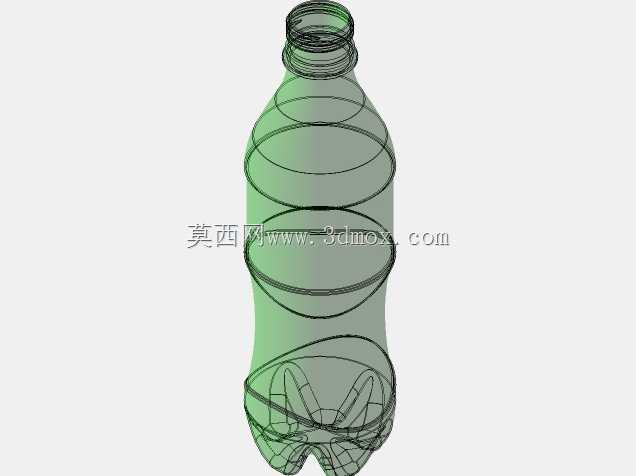

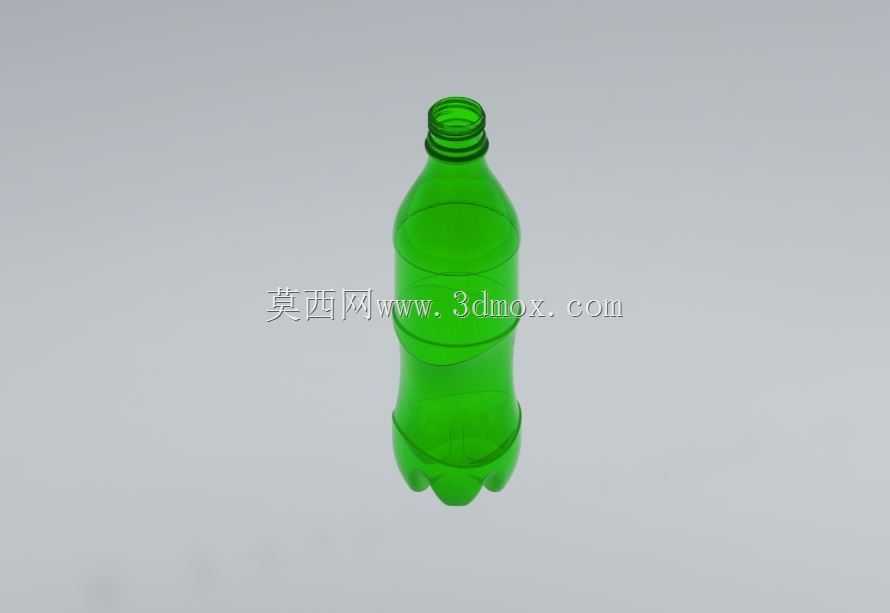

日常快消饮品的PET包装瓶设计，核心要兼顾灌装生产适配、运输堆叠强度、消费者握持手感与内容物承压需求，这款碳酸饮料瓶的曲面结构完全围绕上述工程需求搭建。从瓶口段开始，采用标准的PCO1881瓶口螺纹结构，螺纹导程、牙型高度完全匹配现有碳酸饮料灌装线的旋盖头参数，瓶口下方的防盗环连接位做了0.3mm的薄壁弱化处理，既保证旋盖封合时防盗环不会提前断裂，又能在消费者开盖时让防盗环顺利脱离瓶盖留在瓶口，满足快消品的防伪开启需求。瓶身中段做了三段环形内凹加强筋，每道筋的深度控制在2.2mm，过渡圆角R3.5，这个设计一方面能提升瓶身的环向刚度，避免碳酸饮料内部0.4-0.6MPa的二氧化碳压力让瓶身出现不规则鼓胀，另一方面内凹的曲面刚好贴合成年人手掌握持时的指腹弧度，单手握持时不会出现打滑脱手的情况，同时堆叠运输时上下瓶身之间可以通过环形筋形成微小的嵌合定位，提升整托货物的堆叠稳定性，减少运输过程中的倒垛风险。瓶底采用经典的五瓣式花瓣底结构，每个瓣的凸起高度为12mm，瓣与瓣之间的过渡曲面做了等壁厚处理，避免注塑吹塑过程中出现局部壁厚过薄导致的应力开裂，同时五瓣结构可以将瓶内的内压均匀分散到五个支撑脚位置，让瓶子直立放置时不会因为内压出现底部鼓凸导致放置不稳，也能适配自动化灌装线的底部输送定位卡槽，保证高速灌装时瓶身不会出现偏移。整个瓶身的曲面构建全程采用G2连续过渡，没有尖锐的棱角，一方面是吹塑工艺要求，避免塑料熔体在模腔内流动时出现应力集中导致的成型缺陷，另一方面曲面连续也能提升标签贴附的平整度，让套标或者不干胶标签贴附后不会出现褶皱翘边。建模过程中通过曲面放样、边界混合构建主体曲面后，还对整个瓶身做了0.28mm的均匀壁厚抽壳处理，匹配常规500ml容量PET瓶的用料标准，在保证结构强度的前提下尽可能控制瓶胚重量，降低包材成本。渲染阶段通过半透明绿色塑料材质的参数调整，还原PET瓶盛装碳酸饮料后的通透质感，同时对螺纹、防盗环、底部加强筋的细节做了光影强化，方便结构设计人员直观查看各个部位的衔接过渡是否合理，这类模型也可以作为快消品包装结构设计的参考案例，帮助设计人员快速熟悉PET承压瓶的结构设计要点，规避吹塑成型、灌装适配、运输使用中的常见工程问题。
