龙门式数控雕刻机结构设计方案

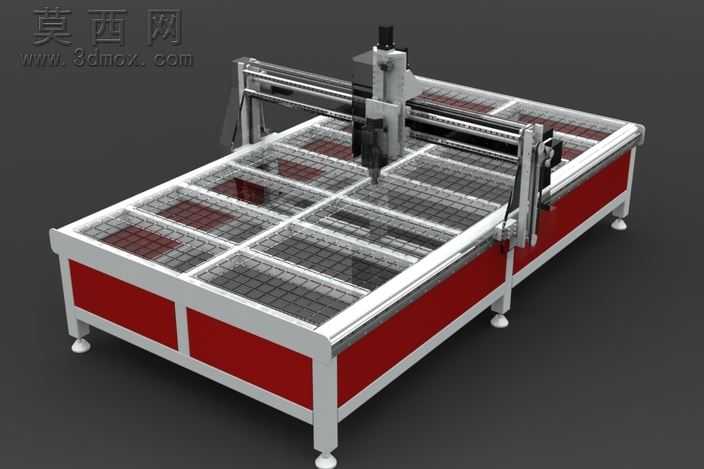

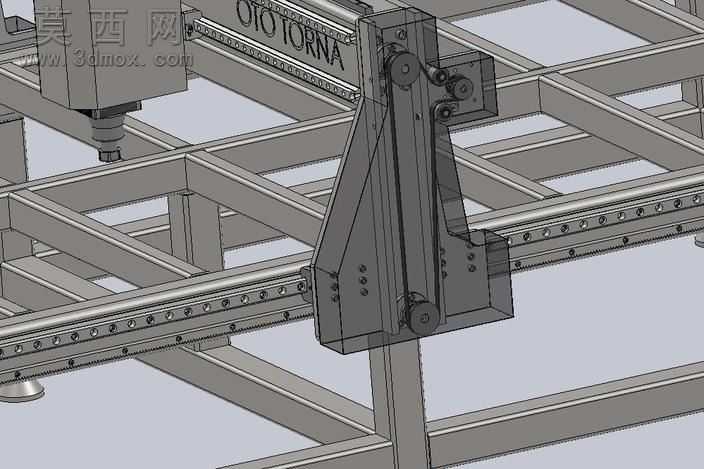

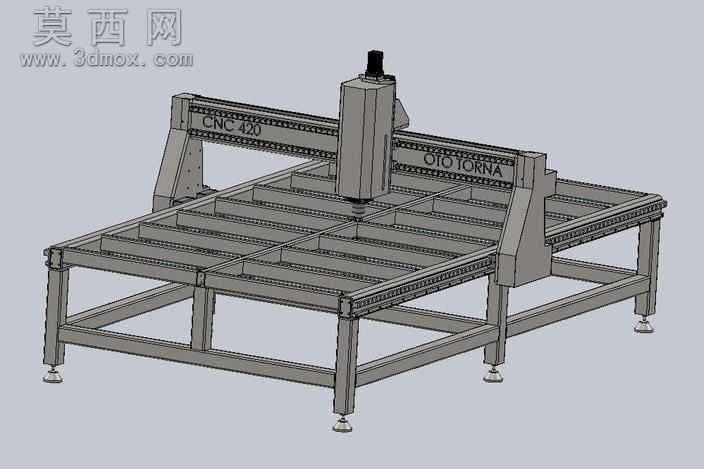

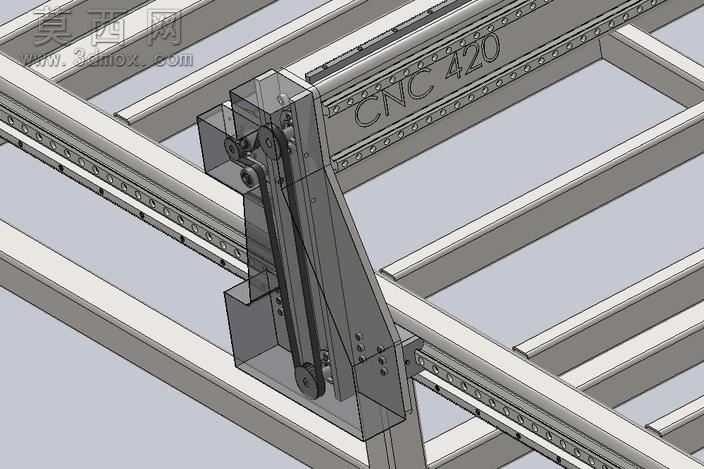

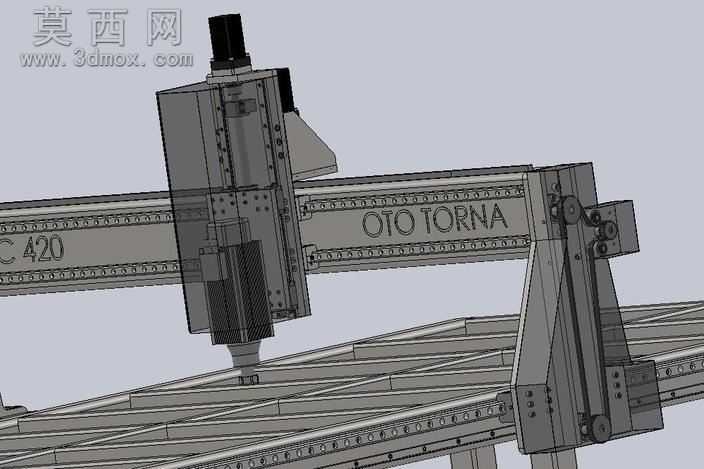

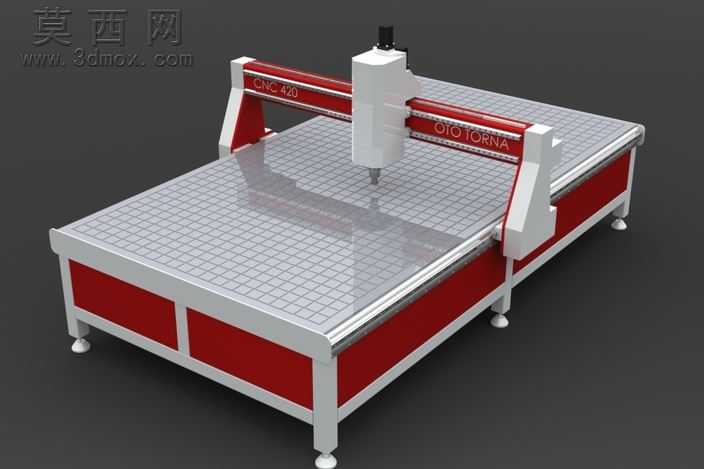

本款龙门式数控雕刻机采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械加工设备的设计规范，从机架选型到运动部件排布均经过反复校核，确保结构合理性与加工稳定性。设备主体采用龙门跨距式布局，床身部分为整体焊接框架结构，建模时对床身壁厚、加强筋排布做了针对性优化，搭配底部可调式支撑脚杯，可抵消地面不平整带来的安装误差，保障设备长时间运行的结构刚性。工作台面采用网格栅格结构设计，既预留了工件装夹的固定点位，也可适配真空吸附装夹方案，满足不同材质工件的固定需求，建模时对栅格的间距、台面平面度公差做了参数化设定，可根据加工幅面需求快速调整台面尺寸。横梁部分采用铝合金型材搭配钢板焊接的复合结构，在保证整体刚性的同时降低运动部件重量，X轴传动采用高精度直线导轨搭配齿轮齿条传动方案，建模过程中对导轨安装基准面、齿条啮合间隙做了细节还原，确保高速运动下的传动精度。Z轴滑枕部分搭载雕刻主轴单元，采用线性导轨搭配滚珠丝杠的传动结构，可实现主轴的高精度上下进给，主轴安装位预留了不同功率主轴的适配接口，可根据加工材质的硬度需求更换对应主轴。外观渲染部分采用工业设备经典的红白配色方案，床身下部护罩采用哑光红涂装，机架、横梁等结构件采用银白金属质感材质，台面做防滑金属网格纹理处理，渲染时调整了金属材质的反光度、粗糙度参数，还原真实工业设备的质感，同时对设备的运动行程做了动态干涉检查，确保X、Y、Z三轴全行程运动无部件碰撞。设计过程中充分考虑了设备的维护便利性，所有传动部件均预留了检修拆装空间，电气走线槽沿机架内侧隐藏排布，既保证外观整洁也可避免加工碎屑损坏线路，整体结构可适配广告板材雕刻、木工浮雕加工、轻型金属铣削等多种加工场景，建模过程保留了完整的参数化特征，可根据实际生产需求调整加工幅面、配置更高功率的主轴组件，拓展设备的加工适用范围。
