CDDVD光驱主轴伴侣总成结构设计

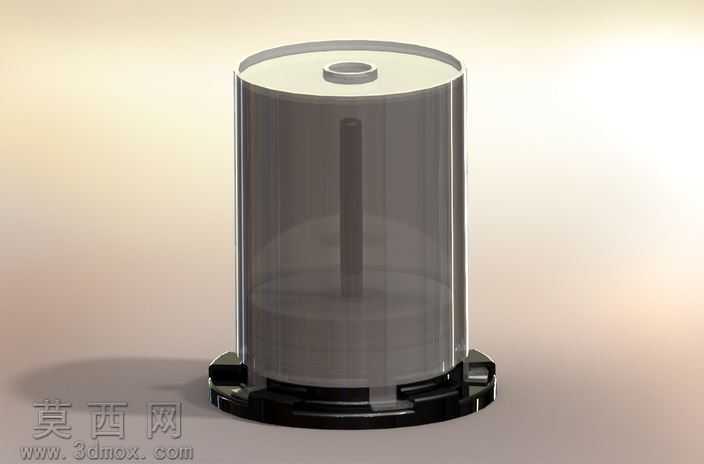

本作品为CDDVD光驱配套的主轴伴侣总成三维设计，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对核心的中心主轴进行回转体特征建模，通过拉伸、旋转、倒角等基础特征完成轴身的尺寸定义，保证轴径与光盘中心孔的适配公差，同时预留与底部驱动基座的连接定位结构。底部基座采用多特征组合建模，通过凸台、切除、阵列等操作完成卡扣定位槽、安装卡位的结构设计，确保总成能够精准卡入光驱内部的驱动工位，实现与主轴电机的动力对接。外部的透明套筒是本次设计的重点材质表现部分，建模时严格控制套筒的壁厚均匀性，通过薄壁特征完成筒体构建，同时对筒体上下边缘做圆角过渡处理，避免装配时出现应力集中的锐边结构。装配过程中采用同轴心、重合、距离等标准配合约束，依次完成中心主轴与底部基座的固定装配、透明套筒与基座的卡扣装配，全程进行干涉检查，确保各零件在装配后无运动干涉，主轴能够顺畅带动光盘完成回转动作。渲染阶段针对不同零件赋予差异化材质：中心主轴采用哑光黑色硬质塑料材质，调整粗糙度参数模拟工程塑料的磨砂质感；底部基座采用高光黑色ABS材质，添加轻微的反射效果表现注塑件的表面光泽；外部透明套筒采用高透明PC塑料材质，调整折射度、透明度与光线穿透参数，还原透明塑料的通透质感，同时在筒身添加轻微的环境反射，避免材质表现过于虚假。设计过程中重点考量塑料件的装配逻辑，所有卡扣结构均预留合理的装配拔模斜度，透明套筒与基座的配合采用间隙配合公差，既保证装配后的结构稳定性，又避免过盈配合导致的透明件开裂问题。整体结构围绕光盘承载、主轴传动的核心功能展开，简化了不必要的冗余结构，在保证结构强度的前提下控制整体重量，适配光驱内部的紧凑安装空间，通过透明外壳的设计可以直观展示内部主轴的装配关系与传动逻辑，清晰呈现塑料件之间的装配配合效果，完整还原了光驱主轴伴侣总成的真实结构与材质表现。
