聚酯材质饮料包装瓶三维结构造型

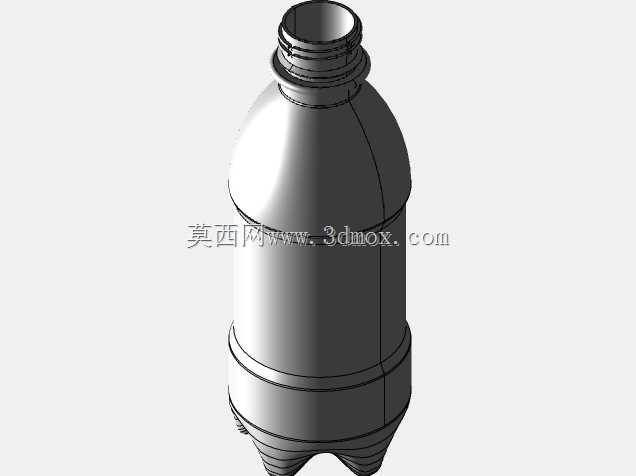

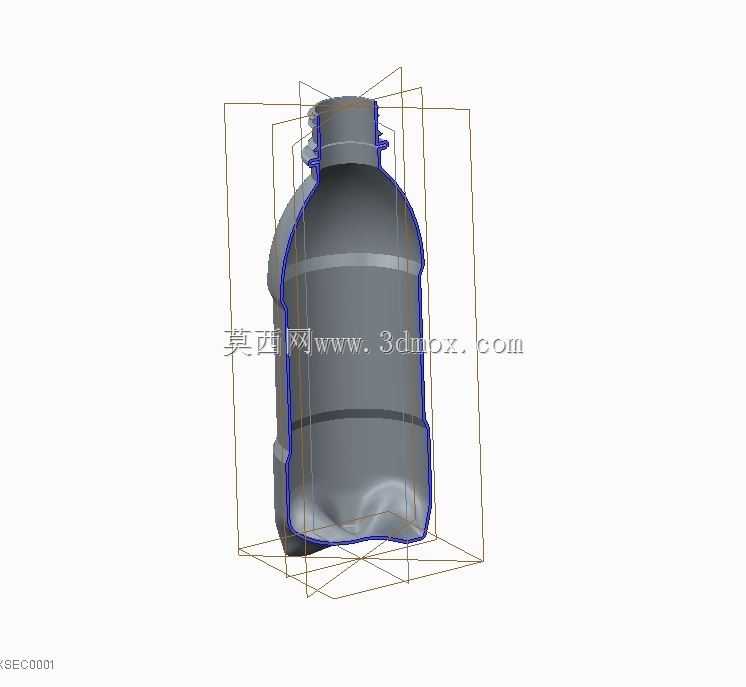

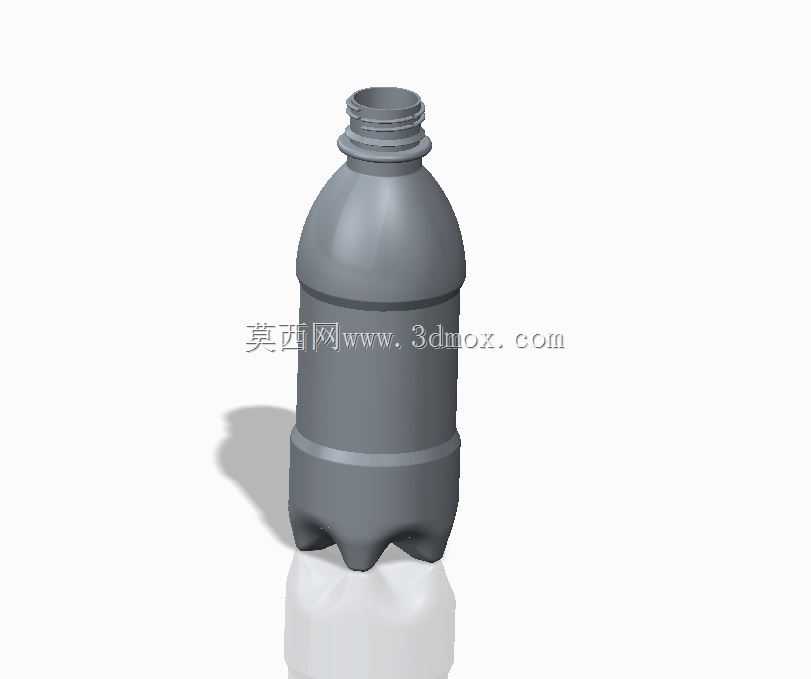

日常快消品流通领域里，聚酯瓶是饮品、液态日化品最常用的一次性包装载体，这类容器的结构设计直接关联吹塑生产良率、灌装线适配性、终端运输抗损能力与消费者握持使用体验，建模过程需要兼顾成型工艺约束与实际使用的多重需求。从结构细节来看，瓶口位置采用标准螺纹结构，螺牙的导程、牙型高度都匹配市面通用的旋盖封合尺寸，能够保证灌装后封盖的密封性，避免运输过程中出现漏液问题，同时瓶口端面的平整度做了公差约束，适配铝箔封口工序的压合要求，不会出现封口褶皱、密封失效的情况。瓶身主体做了微弧过渡的柱面设计，中段直径略大于上下段，一方面是提升吹塑过程中料坯拉伸的均匀性，避免瓶壁出现局部过薄的透光薄弱点，另一方面也能优化消费者单手握持的贴合度，握持时不会出现硌手、打滑的问题。瓶底采用五瓣式内凹支撑脚结构，这一设计并非单纯的造型装饰，首先内凹结构能够提升瓶底的垂直承压能力，堆码存储时上层货品的重量可以通过支撑筋均匀分散到整个瓶底圆周，避免瓶底受压鼓胀导致放置不稳；其次五瓣结构的凹槽可以在灌装高温液体时，给瓶身受热膨胀预留形变余量，不会因为内压变化出现瓶底外凸无法直立的问题；另外支撑脚的圆角做了大圆弧过渡，避免吹塑过程中应力集中导致的底部开裂，也能减少运输过程中底部与传送带、仓储隔板摩擦产生的掉屑、刮痕。建模过程中采用旋转特征构建主体基础轮廓，再通过边界混合特征处理瓶底支撑脚与瓶身的过渡曲面，所有曲面连接位置都做了G2连续约束，保证后续导入吹塑模流分析软件时，不会因为曲面断点出现网格划分错误，能够直接用于模流仿真验证料流走向、壁厚分布。整体外形的尺寸边界严格适配常规饮品灌装线的卡瓶板、星轮输送工位尺寸，瓶身最大外径、总高度都在常规500ml容量聚酯瓶的通用尺寸区间内，不需要对现有灌装生产线做工位调整就可以直接适配生产，瓶身预留的平面区域也可以满足后续贴标工序的贴合要求，标签粘贴位置不会出现曲面弧度过大导致的标签翘边、褶皱问题。这类结构的聚酯瓶除了用于碳酸饮料、饮用水的包装，也可以通过调整壁厚、瓶口尺寸适配果汁、功能性饮品甚至部分液态日化产品的包装需求，结构的通用性较强，建模时的参数化设置可以通过调整瓶身直径、高度参数快速衍生出不同容量规格的同系列瓶型，大幅缩短同品类包装的开发周期。
