自行车弧形前挡泥板结构设计方案

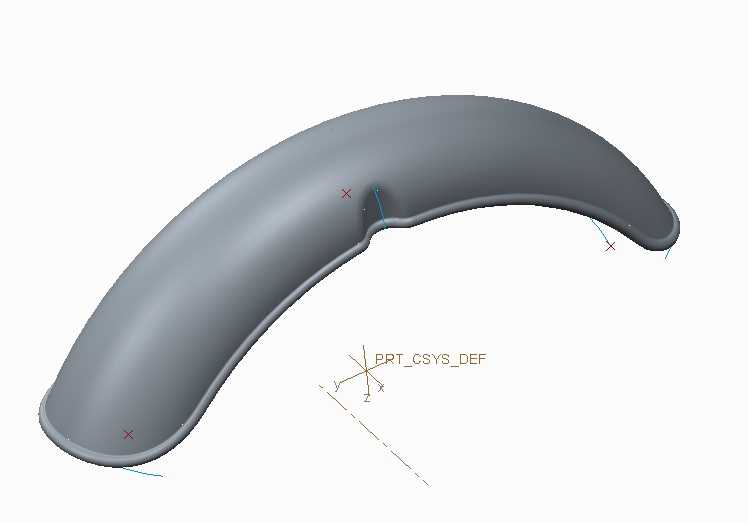

　　日常通勤、休闲骑行场景中，前轮甩溅的泥水、路面碎石会直接打在骑行者裤腿、鞋面上，遇到雨天或积水路段，没有适配的挡泥结构甚至会让泥水甩到车把、车架前部的走线位置，既影响骑行体验，也会加速金属部件的锈蚀，前挡泥板就是针对这一痛点设计的车体防护附件。这款弧形前挡泥板的整体轮廓贴合常规26寸、27.5寸城市车、山地车的前轮转动包络，曲面弧度经过反复校核，既保证和轮胎外圆之间留有足够的安全间隙，避免轮胎颠簸跳动时蹭到挡泥板内壁，又能最大化遮挡轮胎高速转动时带起的杂物。从结构设计逻辑来看，整个挡泥板采用等壁厚曲面成型思路，主体壁厚控制在1.8-2.2mm区间，既满足日常使用的抗冲击强度要求，遇到轻微磕碰不会直接开裂，

　　也不会因为壁厚过大增加不必要的车体重量，符合自行车配件轻量化的设计趋势。挡泥板的边缘做了内卷边处理，不是锋利的裁切直边，一方面可以提升曲面整体的结构刚度，减少长弧形零件在长期震动下出现的形变翘曲，另一方面也能避免安装、维护过程中锋利边缘划伤操作人员。安装点位的设计充分考虑了不同车型前叉的安装兼容性，前端预留的安装位可以适配前叉肩盖的固定孔位，后部的支撑连接点可以匹配前叉腿上的安装座，安装完成后挡泥板最低点距离地面的高度控制在120-150mm区间，既不会因为过低在过坎、上人行道时磕碰地面，也不会因为过高失去挡泥的有效覆盖范围。曲面的扫掠路径不是规则的圆弧，而是根据轮胎转动时泥水甩出的抛物线轨迹做了优化，靠近前叉的位置曲面宽度略窄，

　　向前延伸的部分逐渐加宽，两侧的翻边高度从后往前逐步提升，能够把轮胎带起的泥水引导到挡泥板两侧下方排出，不会顺着曲面流到骑行者身上。设计过程中特意做了表面扫描混合的特征验证，确保整个曲面过渡顺滑，没有突兀的折角，不管是采用注塑工艺生产塑料材质的成品，还是用钣金冲压制作金属材质的挡泥板，都能顺利脱模或者成型，不会出现壁厚不均、应力集中的位置。考虑到实际使用中会长期暴露在户外，曲面的弧度设计也不容易积留雨水、灰尘，日常骑行后不需要复杂的清理，雨水冲刷就能带走表面附着的泥污。安装边界的校核上，特意预留了常规钳形刹、碟刹夹器的安装空间，不会和刹车部件产生运动干涉，也不会影响前轮的正常转向角度，车把转到最大限位时，

　　挡泥板后部和车架头管之间仍有10mm以上的安全间隙，长期使用不会出现摩擦异响。整个零件的结构没有多余的复杂特征，生产工艺性好，不管是批量注塑还是小批量定制加工都能实现较低的制造成本，同时曲面的一致性容易控制，安装后和前轮的同轴度偏差可以控制在3mm以内，不会出现两侧间隙不均的问题。针对不同使用场景，这个基础曲面结构还可以做拓展调整，比如在挡泥板前端加装延伸挡皮，进一步提升积水路段的挡泥效果，或者在表面预留反光片安装位，提升夜间骑行的安全性，核心的弧形防护曲面不需要做大幅改动就能适配多种衍生需求。
