手持一体式塑料簸箕清洁工具结构设计

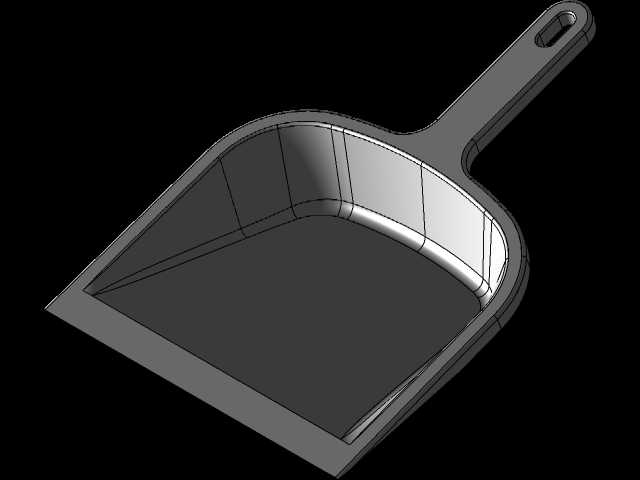

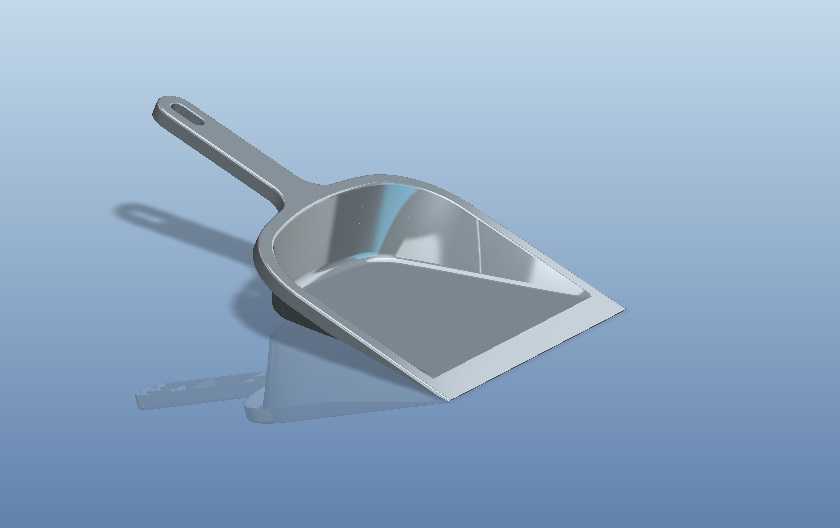

　　日常清扫作业中，簸箕是配合扫帚完成固体废弃物收集的核心手持器具，广泛应用于家庭居室、办公场所、商业门店、工业车间非大颗粒废渣的清扫归集场景，区别于工业重型清扫设备的大容量集料结构，手持簸箕更侧重单人操作的灵活性与小范围清洁的适配性。这款簸箕采用一体化注塑成型的结构设计，整体为长手柄加敞口集料斗的经典布局，手柄从集料斗后侧斜向上延伸，握持段做了适配手掌弧度的微弧处理，末端预留的挂孔可直接挂在墙面挂钩上收纳，不占用地面储物空间，日常存放时可与配套扫帚并排悬挂，拿取便捷。集料斗的前缘做了薄边收口设计，与地面接触时能形成近乎零间隙的贴合面，清扫时扫帚推送的灰尘、碎屑、毛发等杂物不会从斗体前缘与地面的缝隙处漏出，减少反复清扫的工作量；

　　斗体两侧的挡边做了向上的翻折加高处理，在归集细碎杂物时能避免物料从侧方滑落，同时翻边结构也提升了斗体整体的结构强度，长期手持按压受力时不会出现侧壁外扩变形的问题。从建模逻辑来看，这款簸箕的曲面构建优先处理了手柄与斗体的过渡衔接区域，该区域是手持施力的核心受力点，采用变曲率的顺滑曲面过渡，既避免了直角结构带来的应力集中问题，也让注塑成型时的料流填充更顺畅，减少注塑件缺胶、应力痕的出现概率；斗体内部的底面做了微小的倾斜角度，靠近手柄侧的底面略高于前缘侧，收集到的杂物会自然向斗体前部聚集，手持移动时不会轻易从后侧衔接处洒落。斗体的整体宽度适配常规扫帚的清扫幅宽，单手握持时的重心落在手柄握持段前方约三厘米处，

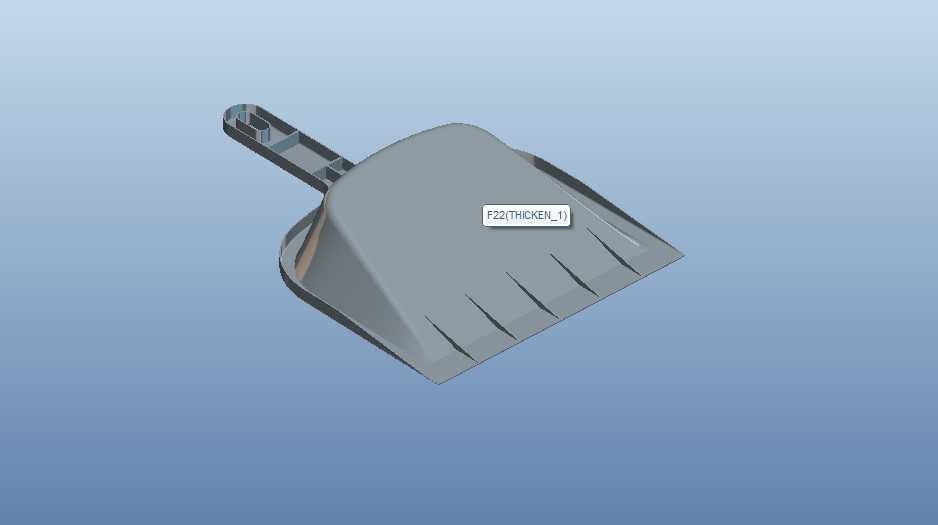

　　长时间持握清扫不会出现手腕过度受力的疲劳感；手柄的截面为带圆角的扁椭圆形，相比圆形截面更贴合手掌握持时的受力方向，握持时不会出现手柄在手中打滑转动的情况。考虑到日常使用中会接触水渍、灰尘以及各类常见的生活垃圾，这款结构的外表面全部做了顺滑无死角处理，没有容易卡嵌杂物的凹槽缝隙，使用后直接用水冲洗即可完成清洁，不会残留污渍滋生细菌。在结构强度设计上，斗体底部靠近前缘的位置做了隐形的加强筋布局，加强筋完全隐藏在斗体底面的曲面内侧，不会破坏外表面的平整性，同时能提升前缘的抗磨损性能，长期与水泥地面、瓷砖地面摩擦接触时，不会出现前缘过度磨损导致的贴合间隙变大问题；手柄与斗体衔接的位置做了局部壁厚加厚处理，手持按压前缘贴合地面时，

　　衔接处不会出现断裂发白的问题，适配日常使用中的各种施力角度。不同于金属材质簸箕容易生锈、边缘锋利易划伤的问题，这款全塑料结构的簸箕所有边缘都做了R角钝化处理，使用过程中不会划伤手部或者磕碰损坏家具表面，整体重量控制在单手可轻松持握的区间，老人、孩童也能轻松操作使用。在实际使用场景中，这款簸箕既可以配合短柄扫帚完成桌面、台面的碎屑清理，也可以配合长柄扫帚完成地面的大面积清扫，斗体的容积适配单次小范围清扫的垃圾量，不需要频繁往返倾倒垃圾，日常家庭使用时，单次清扫的客厅、卧室垃圾可一次性归集完成。建模过程中对曲面的连续性做了统一处理，所有外露曲面都达到G2连续标准，注塑成型后的表面不会出现明显的棱线、凹凸不平的问题，后续如果做表面晒纹、喷涂处理也能获得均匀的外观效果；壁厚设计采用均匀壁厚原则，整体壁厚保持在2.5mm左右，衔接位置的壁厚差控制在百分之三十以内，避免注塑成型时出现缩痕、翘曲变形的问题，提升量产时的成品率。
