带防滑隔热边缘的家用餐用火锅结构设计

　　日常餐饮场景中，火锅作为多人共餐的核心器具，其结构设计直接影响使用安全性与操作便利性，这款火锅的三维结构完全围绕实际使用中的痛点展开设计。从实际使用场景来看，该器具适配家庭餐桌、小型餐饮门店的桌面使用需求，整体采用盆式主体加边缘防护圈的双层结构逻辑，主体容腔为回转类曲面造型，内壁做了顺滑的圆弧过渡处理，没有直角积污死角，日常使用后的清洁难度大幅降低，容腔深度经过合理匹配，既可以满足3-5人份的汤底、食材盛放需求，又不会因为深度过大导致食材捞取不便，容腔底部做了微弧平底设计，能够平稳放置在常规平面台面上，同时适配电磁炉、电陶炉等多数平面加热源的接触要求，保证加热过程中热量传递均匀，不会出现局部悬空导致的加热效率下降问题。

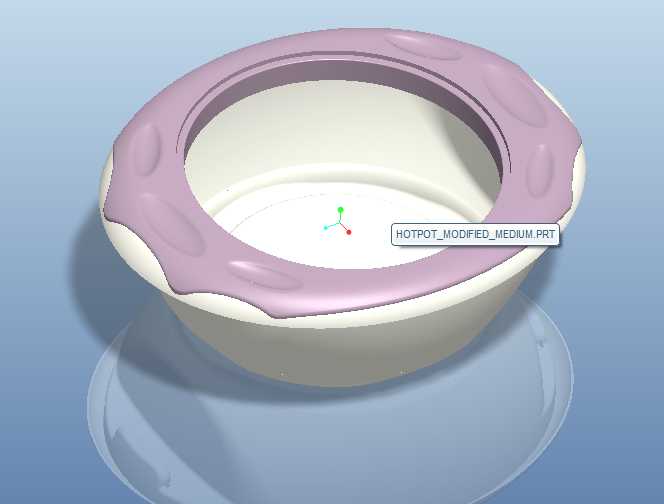

　　边缘的防护圈是这款结构设计的核心亮点，防护圈采用向外延伸的波浪形轮廓，表面设置了多组内凹的防滑握持位，当火锅处于加热状态时，防护圈与主体容腔之间预留了空气隔热间隙，能够大幅降低边缘位置的表面温度，避免使用者挪动器具时被烫伤，同时波浪形的轮廓刚好可以匹配常规汤勺、漏勺的柄部搁置需求，使用过程中餐具不会轻易滑入汤底内。在建模实现层面，整体结构以曲面旋转为基础造型逻辑，主体容腔通过旋转曲面生成基础轮廓后，对边缘衔接位置做了边界混合处理，保证曲面之间的曲率连续，不会出现突兀的折角，边缘防护圈采用可变截面扫描的方式生成波浪形轮廓，每个防滑凹槽的弧度都经过人机工程校验，手指握持时的贴合度较好，不会出现硌手的问题，

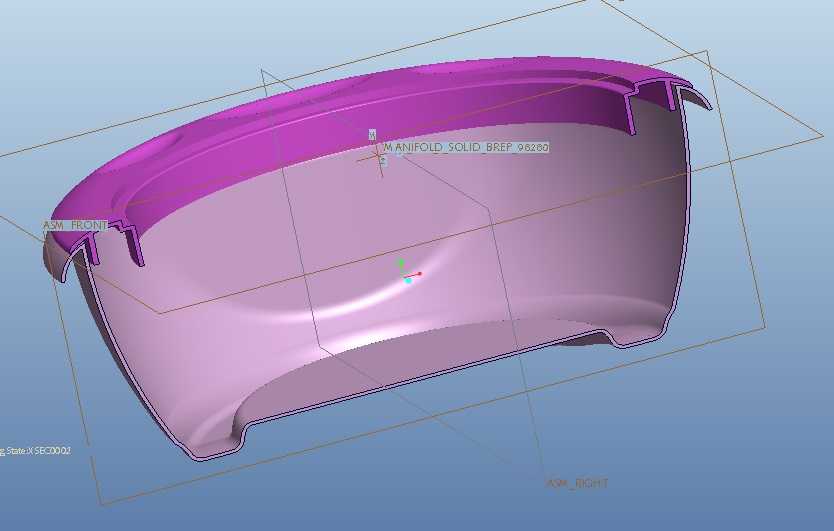

　　防护圈与主体容腔的衔接位置做了圆角过渡处理，既避免了应力集中导致的结构破损，也不会残留清洁死角。从安装与适配边界来看，整体结构的最大外缘由防护圈的波浪形顶点决定，放置时需要预留的桌面边界尺寸略大于主体容腔直径，常规80cm见方的餐桌即可轻松放置，容腔的额定盛放容积经过测算，满装状态下汤底不会因为沸腾溢出到防护圈外侧，防护圈的下沿与桌面之间预留了微小间隙，避免加热过程中高温直接传导到桌面造成漆面损伤。不同于常规直边火锅的设计，这款结构的防护圈还兼具防溢功能，当汤底沸腾产生浮沫时，波浪形的边缘可以对溢出的液体起到临时承接作用，避免液体直接流到加热源或者桌面上，降低清洁负担。主体壁厚采用均匀化设计，整体壁厚保持一致，

　　在保证结构强度的前提下控制整体重量，日常挪动时不需要过大的握持力，边缘防护圈的材质可以采用与主体不同的耐热材料，通过卡扣或者包覆的方式与主体连接，后期维护更换也较为方便。在曲面细节处理上，所有与人手、餐具接触的位置都做了倒圆角处理，没有尖锐的棱边，使用过程中不会划伤手部或者磕碰餐具，容腔内壁的曲面顺滑度经过优化，液体倾倒时不会出现沿外壁流挂的问题，倒汤底或者剩汤时可以保证水流集中，不会洒落到台面。从结构强度角度考虑，主体底部做了隐性的加强筋结构，在不影响外观平整度的前提下提升了底部的抗变形能力，长期加热使用也不会出现底部凹陷变形的问题，保证与加热源的接触面积始终处于稳定状态。
