卧式单级自吸离心泵结构设计方案

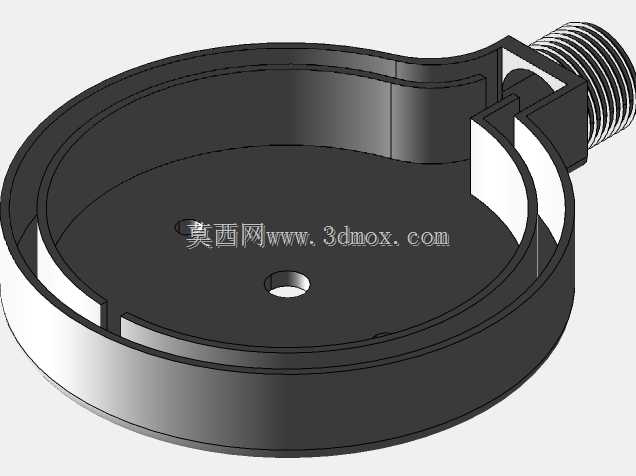

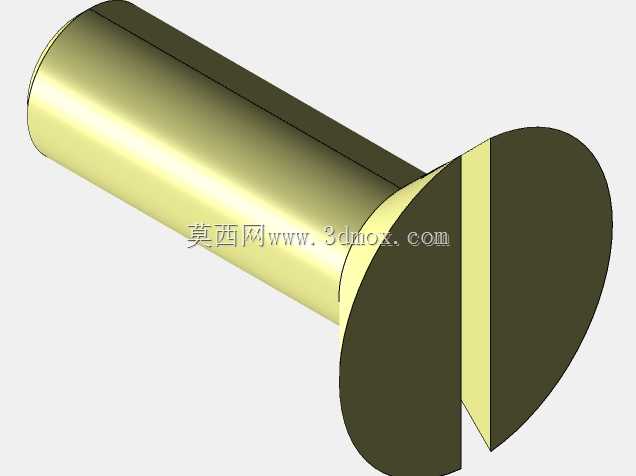

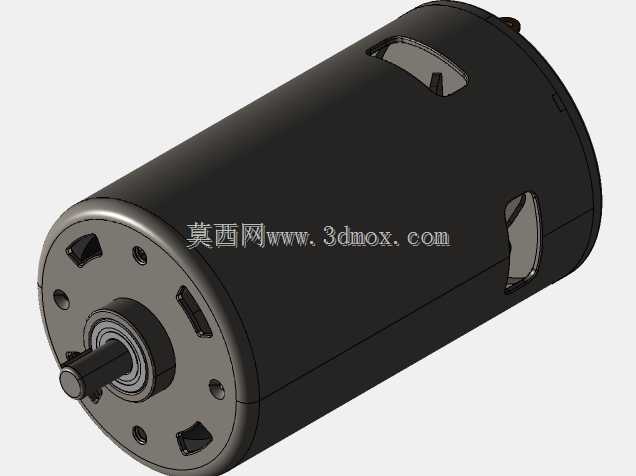

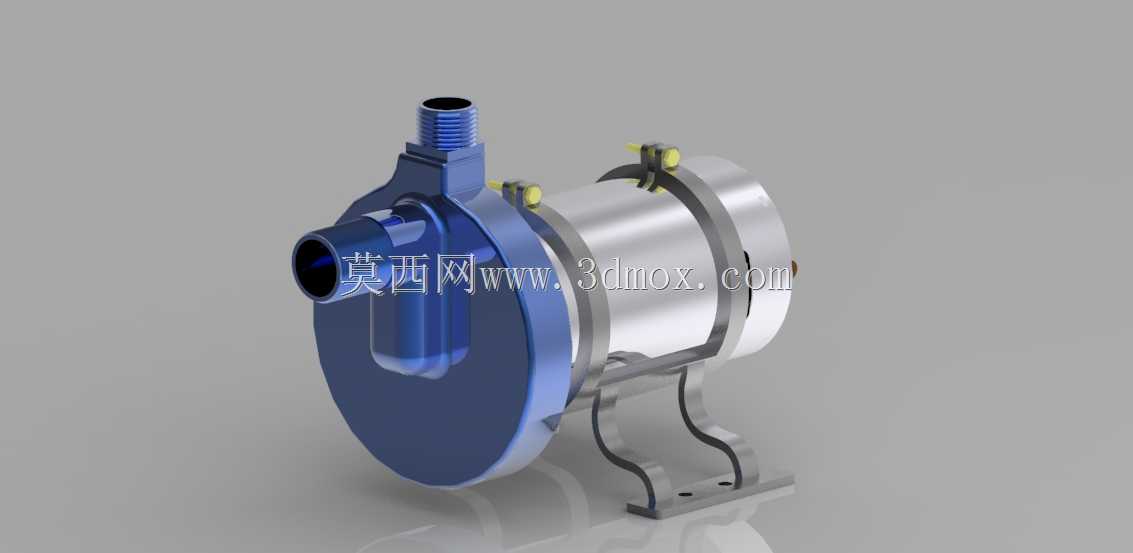

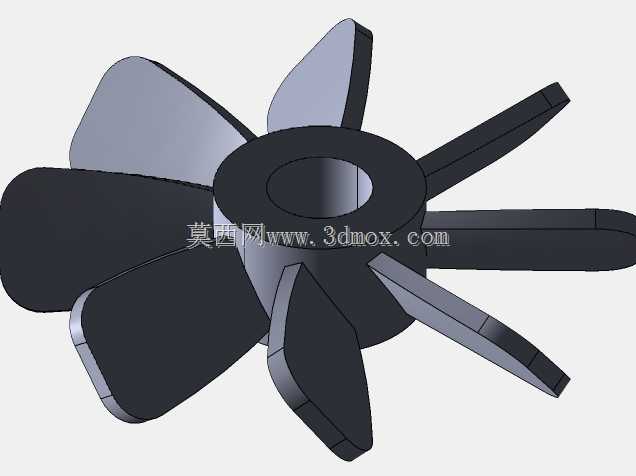

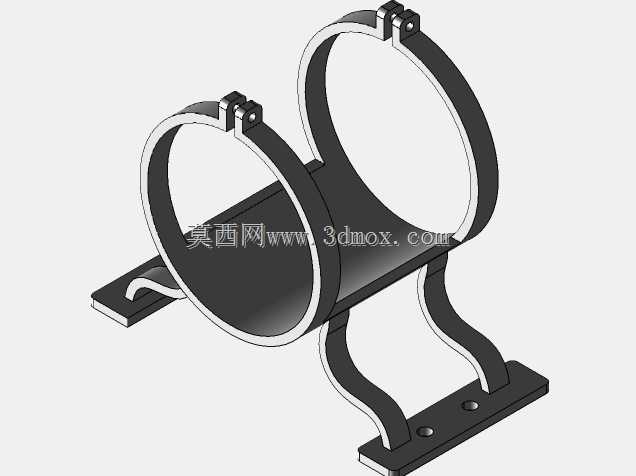

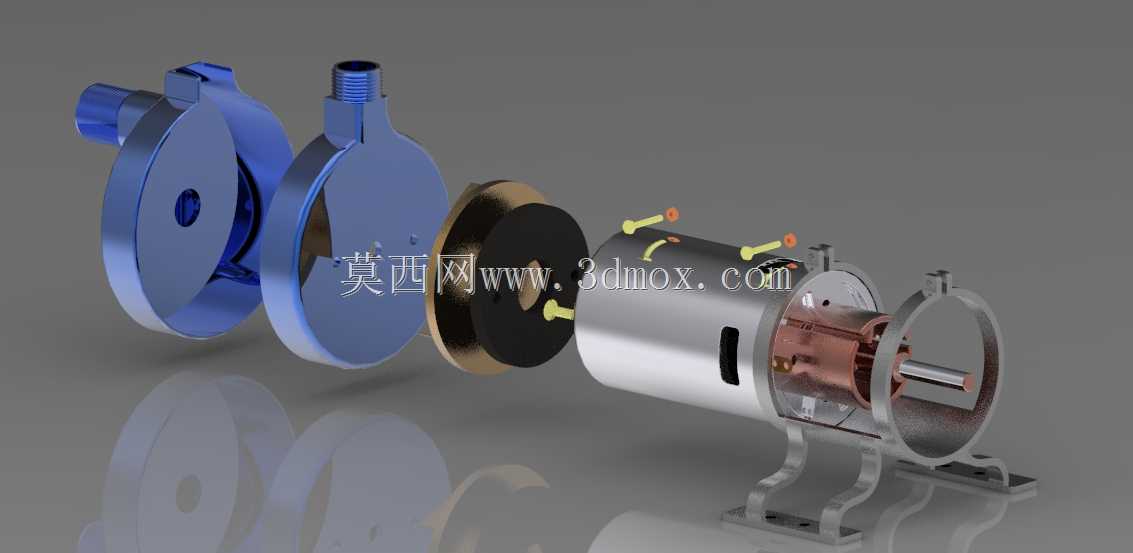

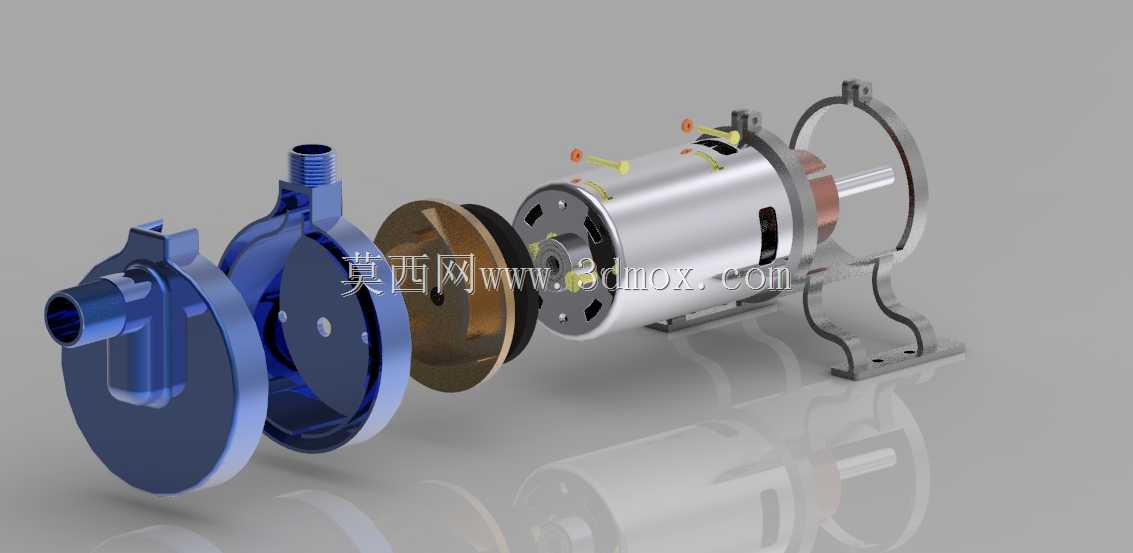

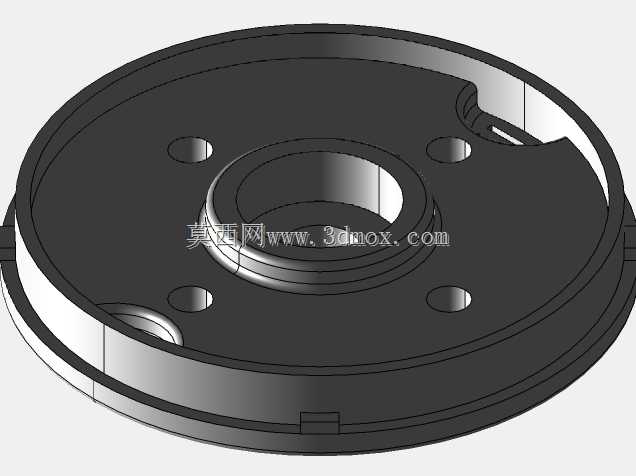

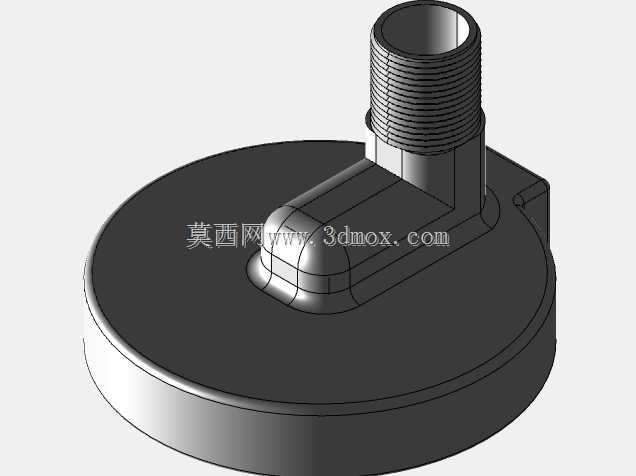

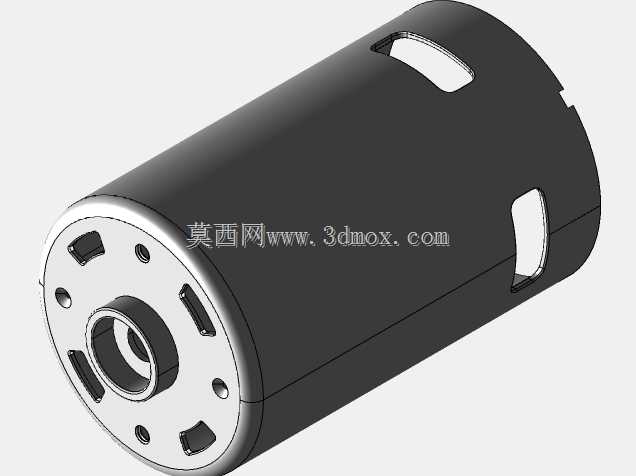

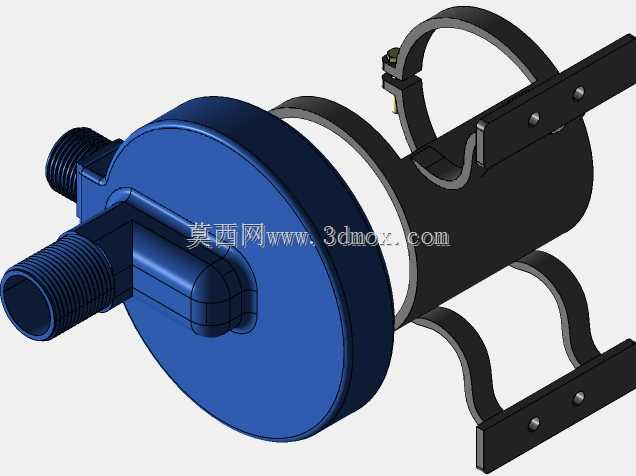

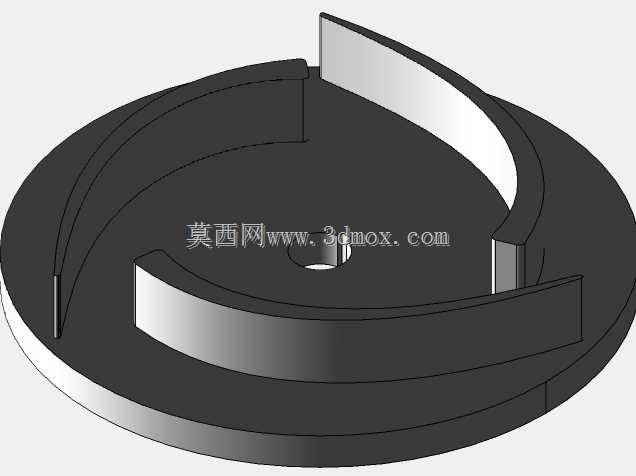

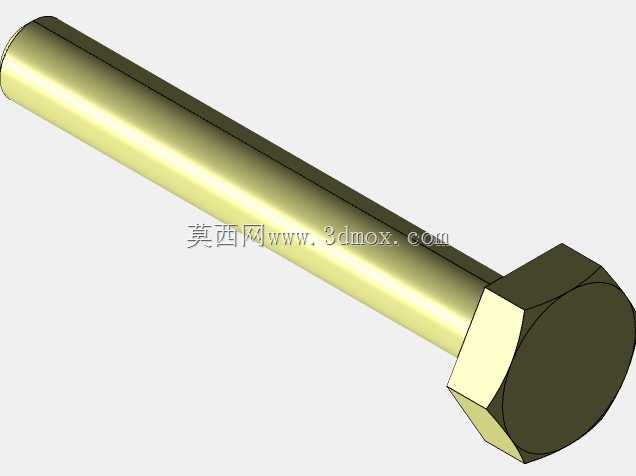

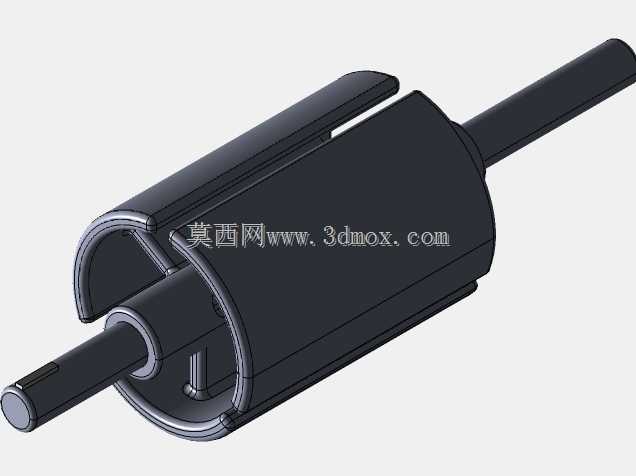

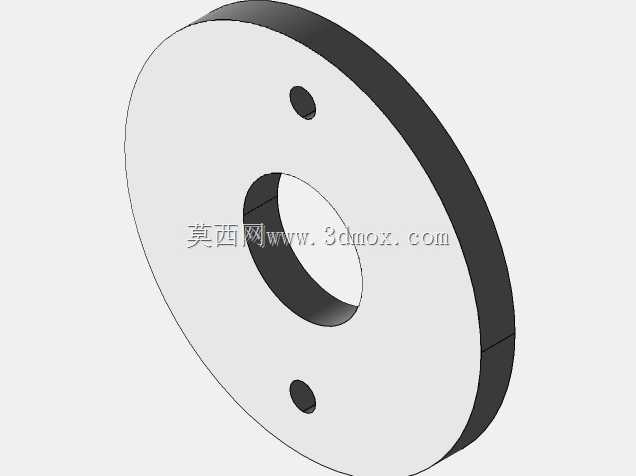

这款卧式自吸离心泵的结构设计，首先围绕民用给排水、小型工业循环水、农田零散灌溉这类无需提前灌泵引水的使用场景展开，区别于普通离心泵开机前需灌满引水排净泵腔空气的操作要求，其泵体流道做了专门的气液分离腔预留，首次加注引水后再次开机可自动抽除吸入管路内的空气完成自吸，大幅降低零散取水场景的操作复杂度。从功能特性来看，泵头过流部分采用蜗壳式流道设计，匹配闭式叶轮结构，叶轮叶片做了后弯式曲面优化，在输送常温清水或物理性质接近清水的低腐蚀性流体时，能在兼顾扬程输出的同时降低叶轮出口的水力冲击，减少运行过程中的湍流振动。泵体与驱动端的连接采用标准法兰对接结构，中间设置机械密封安装腔，可根据输送介质的温度、腐蚀属性适配不同材质的密封件，避免输送过程中的跑冒滴漏问题。安装支撑部分采用一体式冲压弯脚支架，支架底部预留两个长圆形安装孔，可适配不同间距的安装基座固定需求，安装时需保证泵轴水平度偏差不超过0.1mm/100mm，避免轴系偏载导致密封件、轴承的异常磨损。进出口接口均采用标准外螺纹连接结构，进水口为轴向水平设置，出水口为垂直向上设置，这种布局既符合流体自吸过程的流道走向要求，也能减少外接管路的弯折角度，降低管路沿程阻力损失。设计过程中特意将泵体的气液分离腔与蜗壳流道做了一体化铸造的结构考量，减少额外拼接密封面的数量，降低长期使用过程中的渗漏风险，同时泵壳外壁做了均匀的壁厚过渡设计，避免铸造过程中出现缩孔、砂眼等缺陷，也能保证泵体承压时的应力分布均匀。驱动端的连接尺寸适配常规标准卧式电机的输出轴端，用户选型时可根据实际需要的流量、扬程参数匹配对应功率的驱动单元，无需额外定制连接转接件。整体结构的拆装维护门槛较低，松开泵壳与连接架的紧固螺栓即可直接取出叶轮组件进行清理或更换，无需拆卸外接管路与驱动电机，适合非专业运维场景下的日常保养作业。在安装边界上，泵体整体的轴向长度预留了密封件更换的操作空间，径向尺寸避开了常规安装基座的螺栓干涉位置，进出口的螺纹规格匹配民用、小型工业场景常用的管路通径，无需额外做变径转接即可完成管路对接。
