集成弹簧外壳结构的皂液供给泵设计

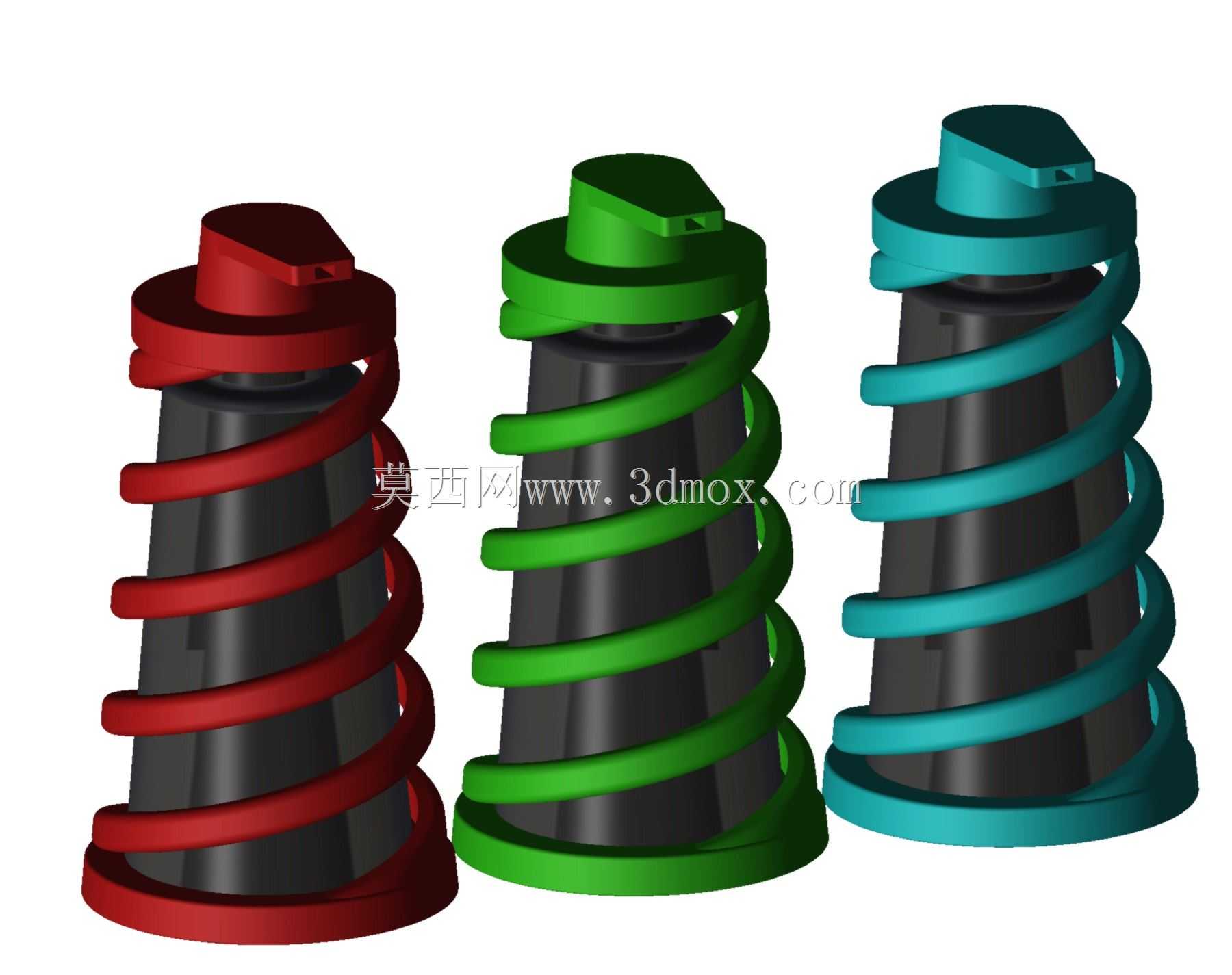

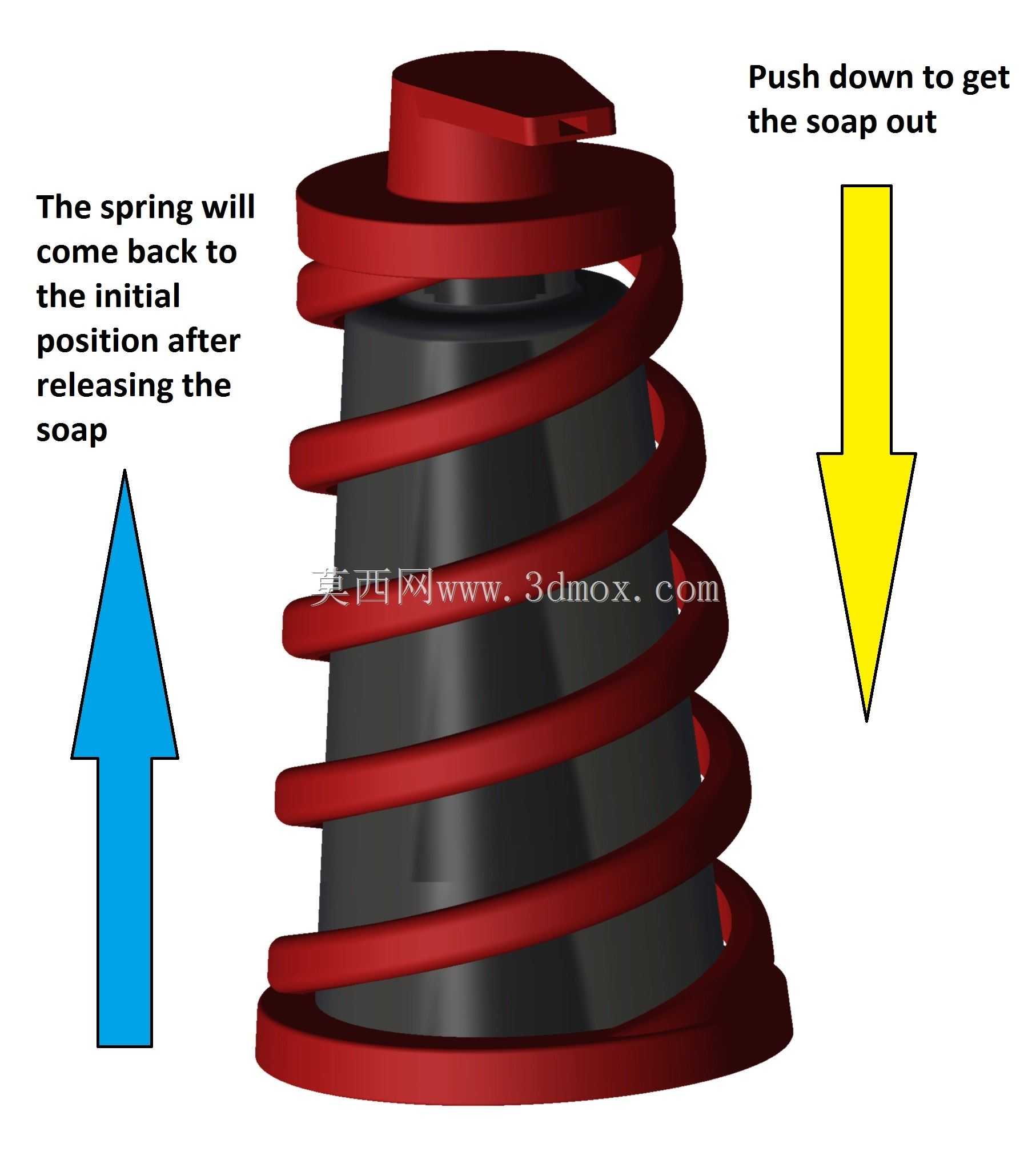

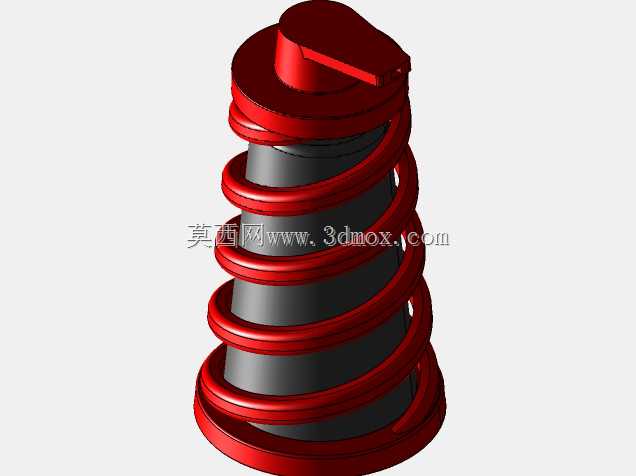

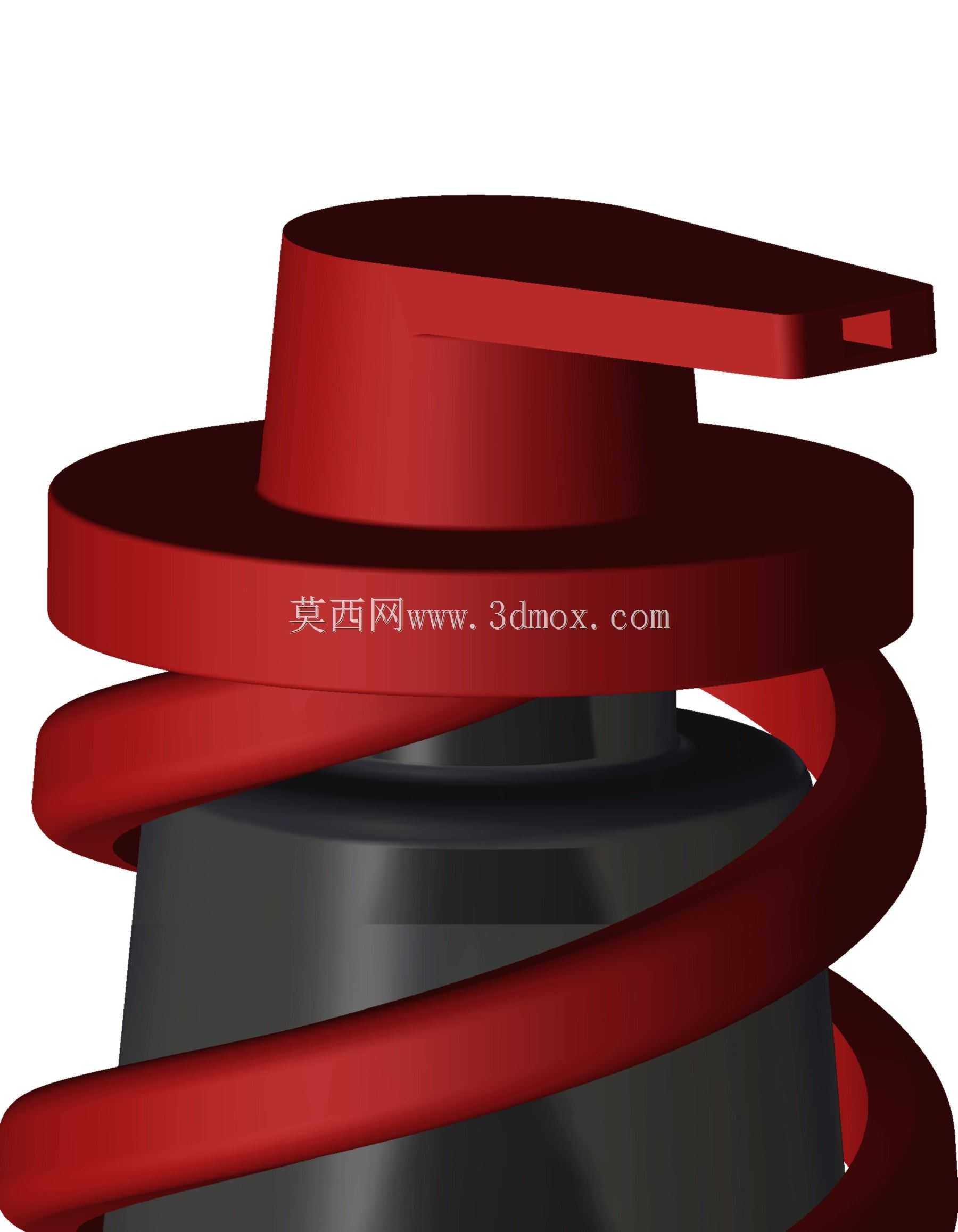

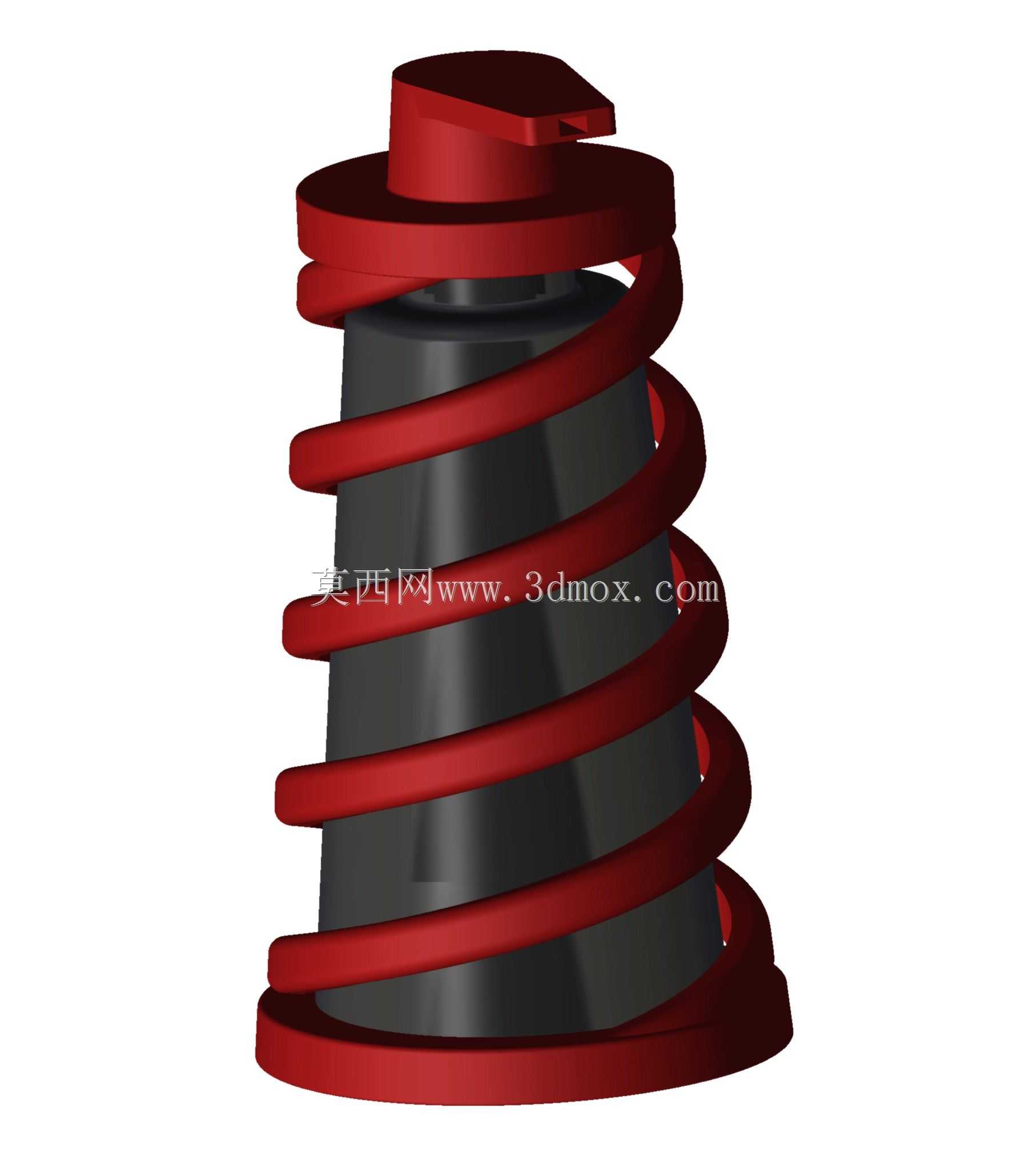

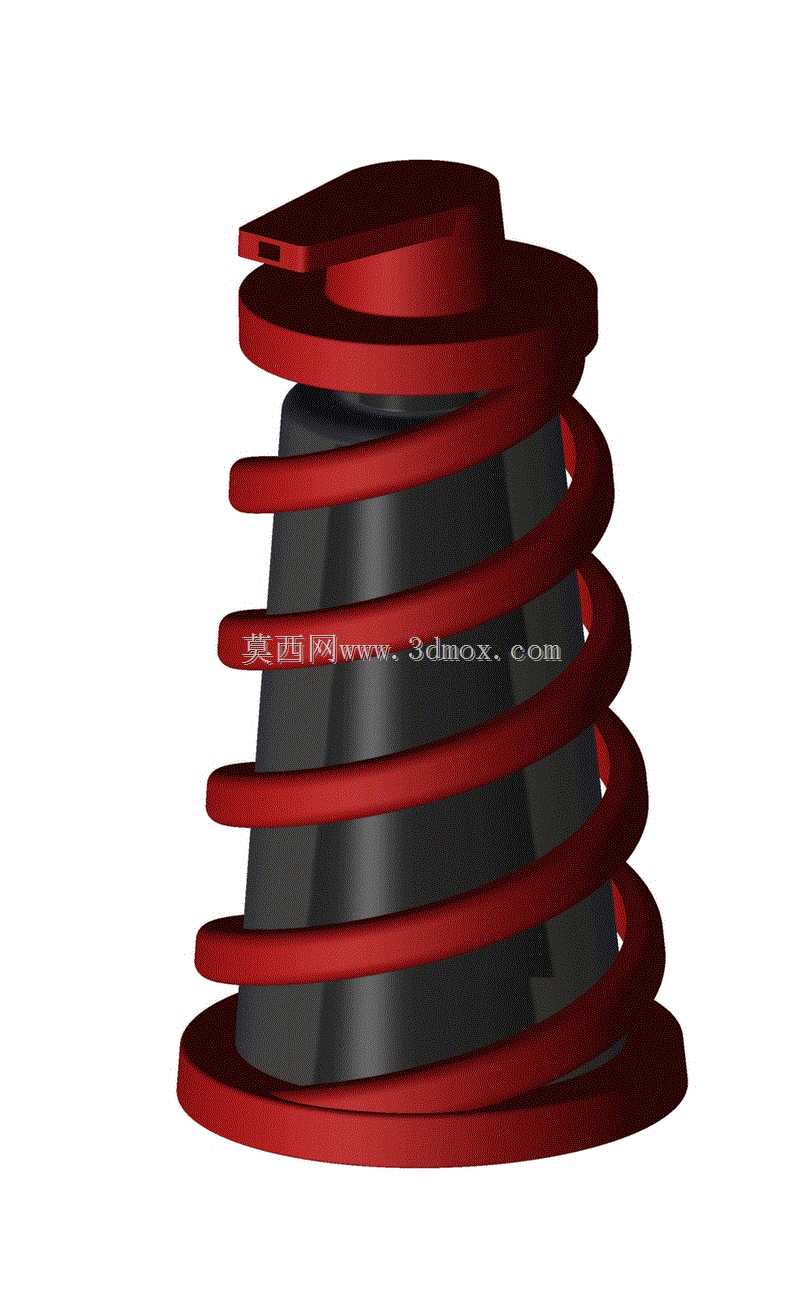

日常商用与民用场景中，皂液供给装置的可靠性一直是结构设计的优化重点，传统皂液泵多采用内置金属弹簧提供按压复位力，长期接触皂液容易出现弹簧锈蚀、卡滞，甚至锈屑脱落污染皂液的问题，这款皂液泵的设计核心就是将复位弹簧功能与泵体外壳做集成化处理，从根源上规避内置弹簧的接触腐蚀风险。从结构落地的角度看，该设计把原本独立布置在泵腔内部的金属复位弹簧，替换为外壳自带的螺旋弹性结构，外壳采用具备稳定弹性形变能力的工程塑料一体成型，按压出液时螺旋段产生可控的弹性形变提供复位力，松开后螺旋结构自然回弹带动泵内活塞复位，完成皂液抽吸与腔体补压的循环，整个弹性结构完全处于皂液腔体外部，不会与皂液发生直接接触，既省去了内置弹簧的装配工序，也彻底解决了弹簧锈蚀带来的寿命与污染问题。实际应用中，这类集成弹簧结构的皂液泵可适配公共卫生间洗手台、商用餐饮后厨洗手区、家居卫浴皂液器等多种安装场景，无需额外配置复位零件，装配时仅需完成泵芯与外壳的卡扣对接即可，相比传统结构减少了2个装配工位的零件对齐工序，能有效降低批量组装的不良率。从安装边界来看，该泵体总高度为175毫米，最大外径94毫米，适配市面上绝大多数常规口径的皂液瓶安装位，替换原有泵头时无需对瓶身安装孔做二次扩孔或修整，储液腔额定容纳皂液容量为360毫升，对应12.17盎司的常规商用皂液分装规格，可匹配市面主流的大瓶装皂液补给需求，减少日常运维的补液频次。设计过程中，螺旋外壳的螺距、圈数与壁厚经过多轮形变仿真验证，确保在常规按压力度下螺旋段的形变处于材料弹性屈服极限内，长期反复按压不会出现塑性变形导致的复位失效，同时螺旋结构的锥度设计也兼顾了按压时的受力导向，避免侧向受力导致的泵芯偏磨卡滞，外壳与塑料瓶的连接部位做了密封止口设计，防止皂液从安装缝隙渗漏，泵头出液口的导流角度经过优化，按压出液时皂液可精准流向手心位置，不会出现沿泵体侧壁流挂的问题。
