带外螺纹十字旋钮端盖式储水连接件

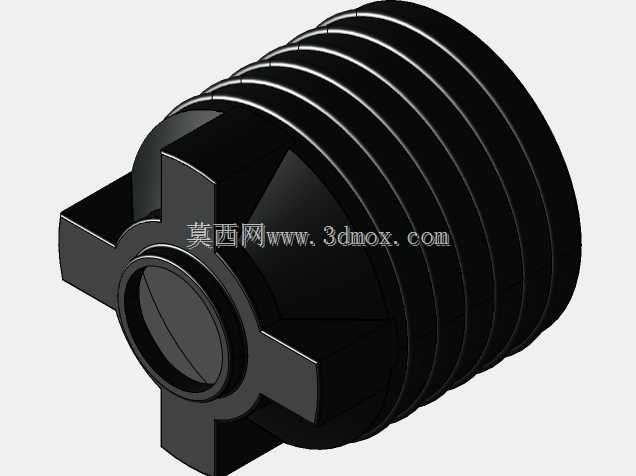

在民用供水、小型工业循环水路、户式净水设备等场景中，这类带操作端的螺纹式储水连接件是水路系统末端或支路的常用配套部件，主要承担小型储水腔的封堵、支路通断辅助控制、局部储水缓冲的作用，很多时候也会作为小型承压水箱的端部密封端盖使用，适配小通径的塑料或金属内螺纹水路接口。从结构设计来看，该部件采用外螺纹作为主连接结构，螺纹段外壁设置多道等距环形肋，一方面可以在螺纹旋合时增加与密封填料的接触摩擦力，提升密封可靠性，避免承压工况下出现渗漏，另一方面环形肋也能强化螺纹段的径向结构强度，在旋紧操作时不会因为扭矩过大导致螺纹段开裂。端部的十字凸起结构是专门为手动操作设计的，不需要借助扳手等额外工具，徒手就可以施加足够的旋紧扭矩，日常维护拆卸时也更加便捷，十字结构的四个凸起边做了圆弧过渡处理，避免操作时划伤手部，同时凸起的高度经过适配设计，既保证足够的受力力矩，也不会因为突出过多占用额外安装空间。靠近密封端面的位置设置了环形凸台，这个结构是密封配合的定位基准，安装时可以配合橡胶平垫片，在旋紧后凸台端面均匀压紧垫片，填补连接端面的加工公差间隙，避免水路内的水体从螺纹配合缝隙渗出。设计过程中需要重点控制螺纹的公差等级，要和常用的民用管路内螺纹公差带匹配，避免出现旋合过松渗漏或者过紧无法拧入的问题；同时十字操作端的受力位置要做等强度设计，保证在最大允许旋紧扭矩下，十字凸起不会出现断裂变形。安装边界方面，该部件的径向最大尺寸为十字操作端的对角长度，安装时需要预留至少等于该尺寸的操作空间，方便徒手完成旋拧操作；轴向安装长度为螺纹段完全旋入后，操作端凸台到连接端面的距离，在紧凑布局的水路系统中，可以提前核算该尺寸预留安装位，避免和周边其他管路部件产生干涉。这类部件在实际使用中，因为直接接触水体，材质一般选用食品级工程塑料或者防锈黄铜，不会因为长期泡水出现锈蚀、析出有害物质的问题，适合饮用水管路场景使用，结构上没有多余的复杂流道，水体在内部不会出现滞留死角，配合定期的管路清洗，可以有效避免细菌、藻类在部件内部滋生，保障水路供水的水质安全。
