螺旋伸缩式带接头弹性连接线缆

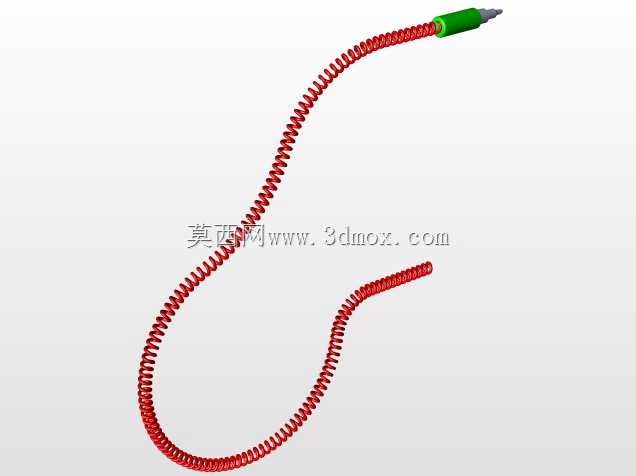

　　日常做设备布线设计时，经常会遇到需要线缆在一定行程内随动伸缩的场景，比如小型测试治具的活动探针接线、手持检测终端的连接线、可活动柜门内部的跨接线路，这类场景如果用普通直布线缆，反复弯折后很容易出现线芯断裂、外皮磨损的问题，而这种螺旋结构的弹性线缆刚好能适配这类往复位移的布线需求。从结构设计来看，这款线缆采用螺旋弹簧式的线身成型工艺，线体整体呈连续的螺旋圈状排布，自然状态下螺旋圈紧密贴合，整体长度较短，当两端受到拉力时，螺旋圈可以逐圈展开，最大拉伸长度能达到自然收缩状态的3-5倍，拉力撤除后又能依靠线身自身的弹性恢复到初始螺旋形态，不会出现线缆松垮垂落、缠绕打结的问题，能很好地适配活动部件的往复运动轨迹，避免布线冗余带来的干涉风险。

　　线缆一端集成了硬质绝缘接头，接头部分做了阶梯式的直径过渡，靠近线身的位置做了防弯折的应力释放结构，避免线缆在接头根部反复弯折出现断裂，接头端部预留了接线端的安装位，可以根据实际使用需求压接不同规格的插针、接线端子，适配不同的设备接口。做三维建模的时候，螺旋线身部分不能直接用普通螺旋线扫描完事，要考虑实际生产中线缆外皮的收缩率，螺旋圈的节距在自然状态下要留0.1-0.2mm的间隙，避免拉伸时相邻圈的外皮摩擦磨损，接头部分和线身的衔接位置要做圆角过渡，不能出现直角锐边，防止装配时割伤线芯。

　　从安装边界来看，自然收缩状态下的线缆整体占用空间很小，螺旋外径控制在常规布线的穿线孔径范围内，不需要额外扩大穿线孔的尺寸，拉伸状态下的线身张力经过调校，不会因为拉力过大拉扯两端的接线端子，也不会因为张力过小导致线身垂落碰到周边的运动部件。实际应用中，这类螺旋线缆常被用在小型电气设备的活动部件连接、手持操作工具的电源或信号接线、机柜内部活动门的接地或信号跨接场景，相比普通直线缆，它的耐弯折寿命能提升数倍，不需要额外设置拖链来收纳线缆，能大幅简化小型设备的布线结构，减少布线占用的设备内部空间。

　　建模时还要注意线身的材质表现，外皮一般采用柔性绝缘材质，有一定的表面粗糙度，接头部分采用硬质工程塑料，表面做哑光处理，接线端的金属部分要体现出金属的质感，同时要预留好接头内部的线芯穿装空间，不能把接头做成实心结构，要符合实际的生产装配逻辑，线身的螺旋圈在自然状态下的同轴度要控制在合理公差范围内，避免拉伸时出现卡滞、局部应力集中的问题。在做设备布线装配验证的时候，把这个线缆模型装配到活动部件上，可以模拟不同拉伸行程下的线缆形态，检查线缆在最大拉伸、最小收缩状态下是否会和周边的结构件发生干涉，验证布线的合理性，提前规避实际生产装配中可能出现的线缆磨损、拉扯断裂的问题，这类小部件的建模精度往往会影响整个设备布线的可靠性，不能因为是小配件就忽略结构细节。
