梅赛德斯奔驰三叉星徽车标立体结构设计

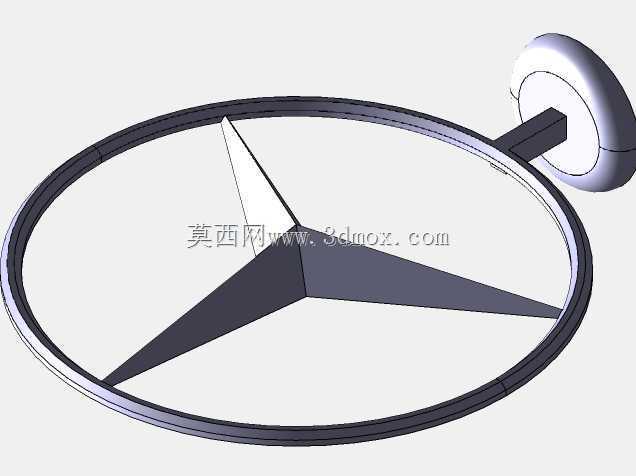

　　作为汽车外饰标识系统的核心组成部分，这款三叉星徽车标的结构设计，需要同时兼顾品牌识别度、安装适配性、长期使用的结构可靠性，以及整车外饰的视觉协调性。从实际装车场景来看，这类车标主要应用于乘用车辆的前格栅中央、车尾行李箱盖外板、轮毂中心盖等位置，不同安装位置的结构设计会存在细微差异，本次呈现的带安装基座的结构，主要适配前格栅安装场景，基座部分可直接卡接或通过紧固件固定在格栅预留的安装位上，无需额外设计复杂的转接支架，能有效降低整车装配环节的工序复杂度。

　　从功能特性层面来看，车标作为品牌视觉识别的核心载体，首先要保证在各种户外使用场景下的结构稳定性，车辆行驶过程中会持续承受风阻载荷、路面传递的振动载荷，遇到高低温交变、雨雪侵蚀、洗车高压水流冲击等工况时，结构不能出现松动、变形、星徽臂断裂等问题。设计过程中首先确定了三叉星的对称结构，三个星臂以中心交汇点为圆心呈120度均匀分布，这种等角度对称的结构一方面完全匹配品牌标识的视觉规范，另一方面能让各个方向传递来的载荷均匀分散到三个星臂上，避免局部应力集中导致的结构失效。环形外圈的设计并非单纯的装饰结构，它可以将三个星臂的外端连接为一个整体，当单个星臂受到外力冲击时，环形圈能将载荷传递到相邻的两个星臂上，大幅提升整体结构的抗冲击性能，同时环形圈的轮廓也能和格栅上的安装预留位形成视觉呼应，让车标安装后和周边格栅饰条的视觉过渡更自然。

　　安装基座的结构设计充分考虑了装配公差的适配性，基座和星徽主体连接的杆部做了变径处理，靠近星徽主体的部分直径更大，保证连接强度，靠近安装座的部分直径略小，可适配不同厚度的格栅安装面板，安装时杆部穿过格栅预留的安装孔后，通过基座背面的卡爪或者粘接层实现固定，安装边界的尺寸控制严格，基座的最大外径不会超出环形外圈的投影范围，避免从车辆正面观察时露出基座结构，破坏车标的整体视觉完整性。星徽主体的三个星臂做了轻微的厚度渐变设计，从中心交汇点向外端逐渐减薄，边缘处做了小圆弧过渡处理，既可以避免尖锐边缘造成的装配划伤风险，也能让光线照射在星徽表面时形成更有层次感的光影效果，提升标识的精致感。

　　从建模逻辑来看，整个结构采用参数化建模思路搭建，首先绘制中心对称的三叉星草图，约束三个星臂的夹角、长度、宽度比例完全一致，再绘制外圈环形的草图轮廓，通过凸台命令生成主体基础结构，之后对星臂表面做拔模处理，适配后续可能的注塑或者金属压铸成型工艺，安装基座和连接杆的部分单独建模后和主体做布尔合并，连接位置做圆角过渡处理，消除应力集中点。实际装车验证环节中，这类结构需要通过振动测试、高低温循环测试、高压水冲测试、拉拔力测试等多项验证，比如在振动测试中，要模拟车辆全生命周期内的振动工况，检查连接位置是否出现松动、裂纹；拉拔力测试要保证车标能承受规定的垂直拉力，不会出现脱落的情况。另外针对不同的整车配置，车标的表面处理工艺会有差异，比如哑光银、镀铬亮面、熏黑处理等，但底层的结构尺寸是完全通用的，只需要在后期表面处理环节调整工艺即可，这种结构通用化的设计也能降低零部件的开发和生产成本，减少不同配置车型的零部件种类，提升供应链的管理效率。在和整车格栅的匹配设计中，车标的安装平面和格栅的型面要完全贴合，基座的高度要控制在合理范围，避免车标突出格栅表面过多，增加高速行驶时的风阻，同时也能减少剐蹭时损坏的概率。
