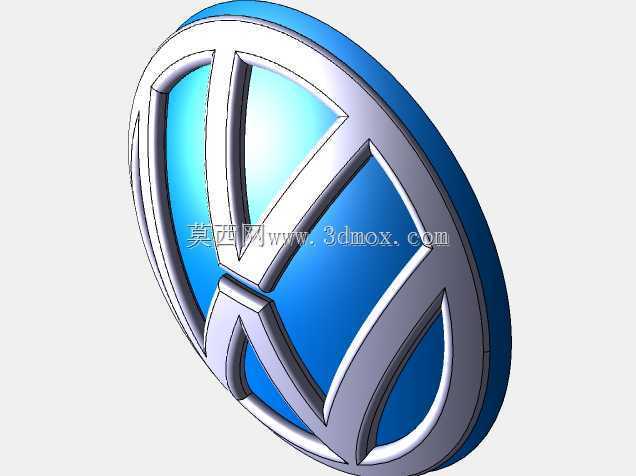

大众汽车品牌标识立体结构设计

　　作为整车外饰标识系统的核心组成部分，这款大众品牌标识的三维结构设计，需要同时兼顾品牌视觉识别一致性、整车安装适配性、户外工况耐用性等多维度工程要求，在建模阶段就需要把后续生产、装配、使用全流程的约束条件纳入考量。从实际应用场景来看，这类车标通常布置在车辆前进气格栅中央、尾门行李厢盖正中、轮毂中心盖、方向盘中央等多个位置，不同安装位置的标识虽然视觉元素统一，但在尺寸、固定结构、表面处理工艺上都存在差异化要求，建模时需要先梳理不同安装点位的边界条件，再做结构的模块化拆分。

　　从功能特性层面看，这款标识并非单纯的平面视觉符号，立体结构首先要满足品牌视觉的辨识度要求，经典的VW字母组合与环形外框做了分层立体设计，蓝色基底与银色镀铬层的落差控制在3mm以内，既保证光影下的立体质感，又不会因为凸起过高在车辆行驶过程中增加额外风阻，同时也能避免洗车、日常剐蹭时对标识边缘造成磕碰损伤。标识的背面结构需要根据不同安装点位做适配，比如格栅安装版本需要预留卡扣安装位，卡扣的间距、卡脚的厚度要对应原车格栅的安装孔位公差，卡脚通常设计成带倒刺的弹性结构，安装时直接压入即可卡紧，不需要额外打胶或者螺丝固定，大幅提升总装车间的装配效率；尾门粘贴版本则需要在背面预留3M胶的粘贴平面，平面的平面度公差控制在0.2mm以内，保证胶层粘贴均匀，避免长期使用后出现翘边、脱落的问题。

　　设计思路上，首先要还原品牌标识的标准视觉比例，VW字母的线条粗细、环形外框的宽度、各元素之间的间距都严格遵循品牌视觉规范，不能出现比例失调导致的识别偏差。在此基础上做立体结构的拔模处理，所有外露面的脱模斜度控制在1.5度以上，方便后续注塑生产时顺利脱模，减少生产过程中的披锋、缩痕等缺陷。标识的分层结构做了错位设计，银色镀铬层比蓝色基底高出1.2mm，边缘做R0.5mm的圆角过渡，既避免锐边造成的安全隐患，也能让镀铬层的光影过渡更自然，提升视觉精致感。考虑到户外使用的耐候性要求，结构设计时在标识边缘做了一圈微小的止口结构，能够避免雨水、洗车水渗入标识背面，防止长期使用后出现胶层失效、标识内部积水锈蚀的问题。

　　外形尺寸与安装边界方面，常规前格栅版本的标识外轮廓直径控制在120mm-150mm区间，具体尺寸根据不同车型的格栅宽度做适配，保证标识与格栅的视觉比例协调；尾门版本的直径通常在100mm左右，避免过大遮挡尾门线条，过小影响识别度；轮毂盖版本的直径则统一在60mm左右，适配绝大多数乘用车轮毂的中心孔尺寸。安装时标识的突出高度根据安装位置不同做差异化控制，前格栅版本突出格栅表面不超过8mm，避免影响主动闭合式进气格栅的正常运作；尾门版本突出尾门钣金面不超过5mm，减少开关尾门时的风噪，也避免行李搬运时剐蹭到标识；方向盘版本的突出高度控制在3mm以内，保证安全气囊弹出时不会因为标识凸起造成额外的安全风险。

　　建模过程中需要特别注意曲面的连续性，所有外露的曲面都做G2连续处理，避免后续镀铬、喷漆处理后出现光影不顺的问题，影响外观质感。不同材质的分界面做了精准的分割线设计，分割线宽度控制在0.3mm，既方便生产时做分色处理，又不会因为分割线过宽积灰影响美观。标识的壁厚设计均匀控制在2.5mm，避免注塑过程中因为壁厚不均出现缩印、气泡等缺陷，同时在标识背面做了网格状的加强筋结构，加强筋厚度控制在1.5mm，既提升整体结构强度，避免长期使用出现变形，又不会因为壁厚过大导致表面出现缩痕。
