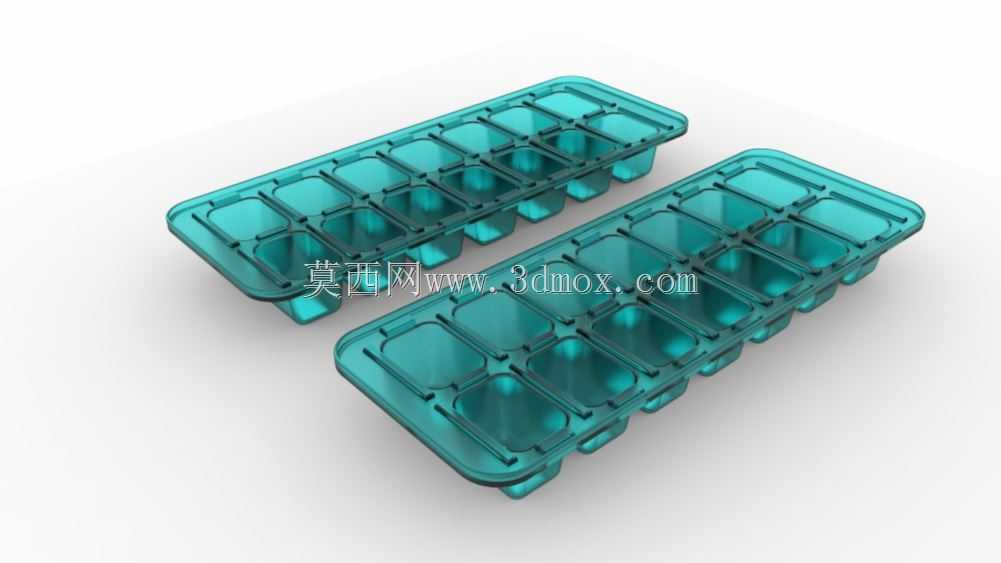

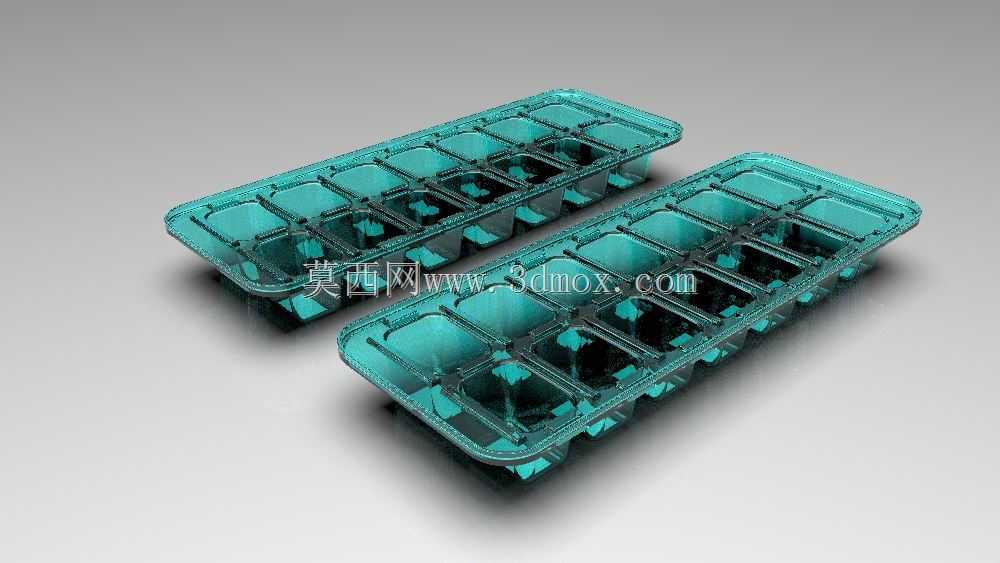

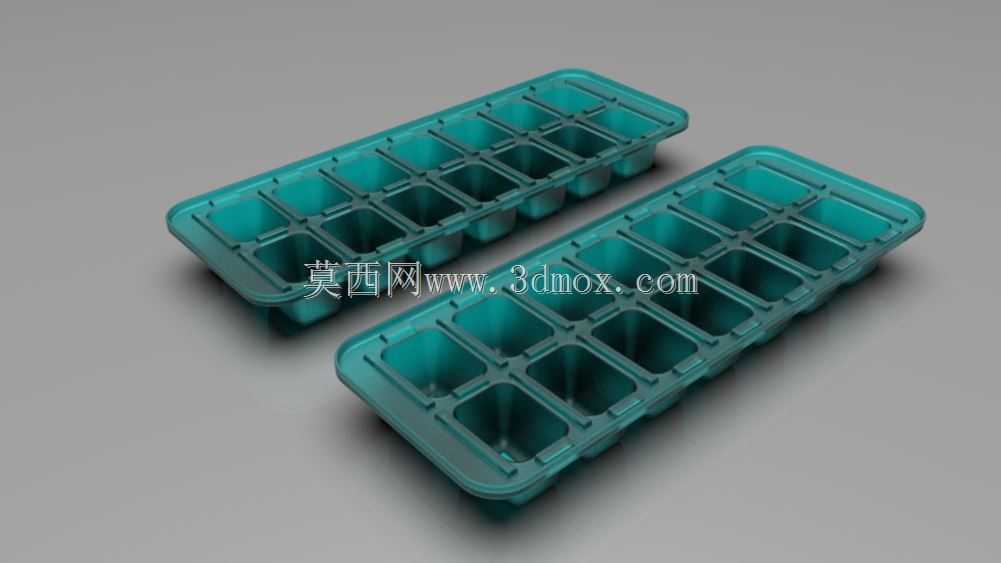

家用食品级多格冰块成型托盘结构设计

这款多格冰块托盘主要面向家用冰箱冷冻、饮品店吧台制冰场景使用，日常可放置在冰箱冷冻层搁板上，单次可成型十余块独立方块冰块，满足日常冷饮调配、食材冰镇的使用需求。设计初期首先考虑冷冻环境下的材料形变特性，整体选用半透明硬质塑料材质，壁厚控制在1.2mm到1.8mm区间，既保证低温环境下的结构韧性，避免取冰时受力开裂，也能控制整体重量，拿取时不会因结霜附着增加额外负重。

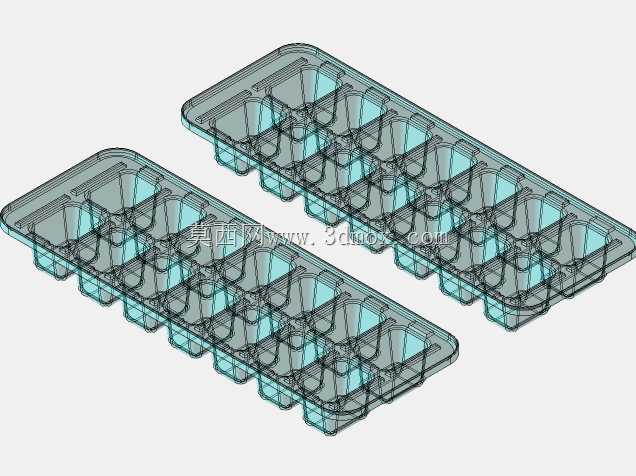

整体外形采用长方圆角轮廓，边缘做1.5mm的圆弧翻边处理，一方面堆叠存放时可以互相嵌套减少收纳空间，另一方面翻边结构可以卡在冰箱层架边缘，避免抽拉层架时托盘滑落。每个独立冰格采用上宽下窄的锥度设计，单边脱模斜度设置为3°，冰格底部做0.8mm的内凹圆弧过渡，冻硬的冰块只需轻按底部即可顺利脱出，不会出现卡滞粘连的问题。相邻冰格之间设置2mm宽的连通导流槽，注水时可以从单个注水口快速灌满所有格位，无需逐格加水，同时导流槽的高度比冰格上沿低1mm，注水过量时多余的水会顺着导流槽流到边缘集水槽，不会溢出弄脏冰箱层架。

托盘两侧设置内凹式抠手位，抠手深度4mm，表面做细微的磨砂防滑纹理，即使手上沾有水渍或者薄霜也能稳定拿取，不会打滑脱手。冰格之间的连接筋做了加厚处理，厚度达到2mm，长期反复使用不会因为频繁掰动取冰出现筋位断裂的问题。整体尺寸适配常规家用冰箱冷冻层的搁板间距，总高度控制在35mm以内，叠放两个托盘也不会碰到上层搁板的制冷管路，长度和宽度适配主流冰箱门架的储物格尺寸，也可以竖直放置在门架上节省空间。

设计过程中还考虑了注塑生产的工艺性，整体结构没有倒扣特征，不需要复杂的抽芯滑块结构，一套两板模即可完成注塑生产，进胶点设置在托盘中心的连接筋位置，浇口痕迹小，不会影响冰格内部的光滑度，避免冰块成型后出现毛刺或者凸起。表面的半透明质感可以直观看到内部冰块的冻结程度，不需要反复打开冰箱门查看，减少冷量流失。
