三通法兰式工业流体控制阀体结构

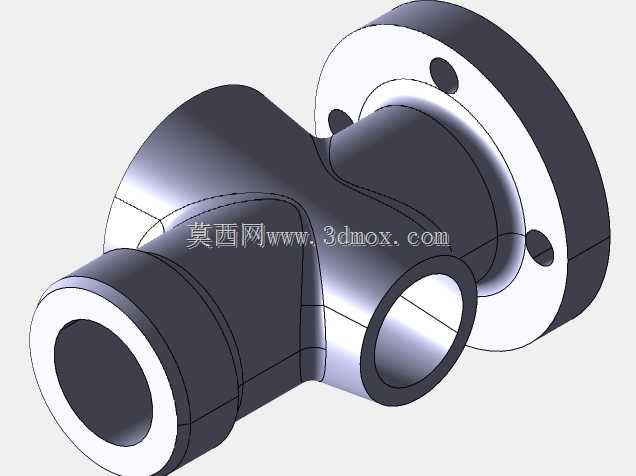

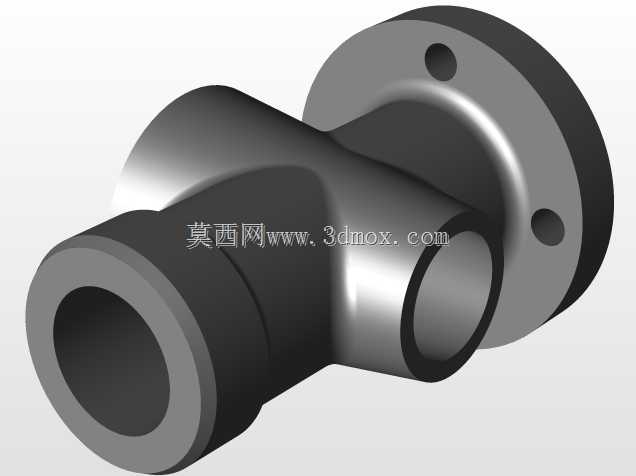

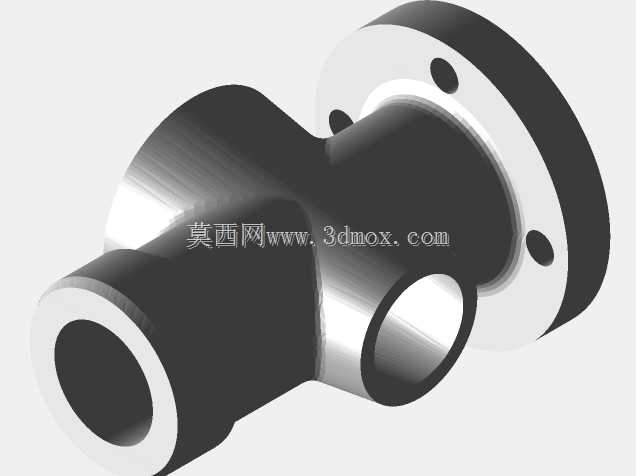

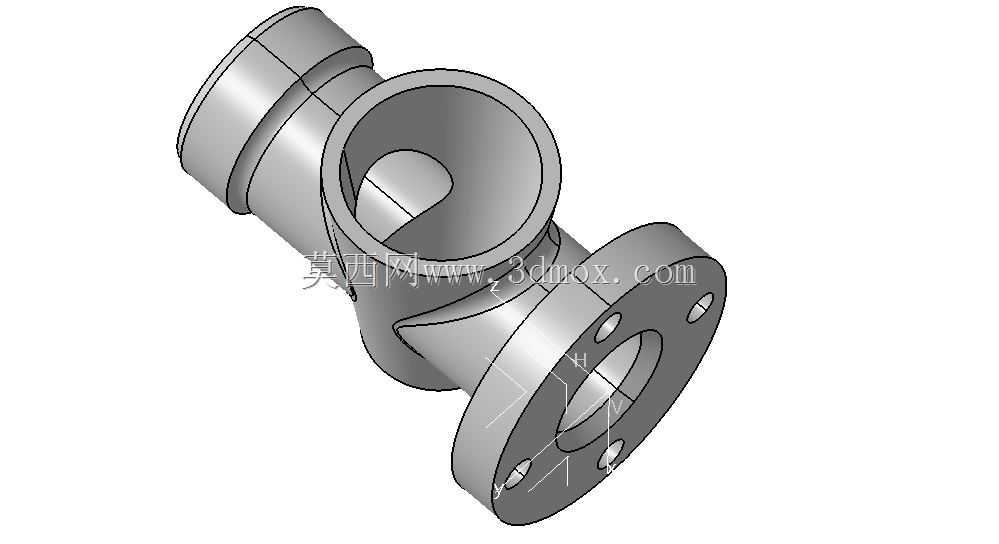

这款三通结构的阀体，主要应用在工业流体管路的分流、合流以及介质流向切换场景中，常见于化工输送管网、暖通循环系统、中小型液压动力回路这类需要对介质路径做调整的工位，区别于两通阀的通断控制，它能在不额外增设支路阀门的前提下，实现单路输入双路输出、双路输入单路合流，或是两路介质的流向切换，能有效简化管路布局，减少管路接头的泄漏风险点。从结构设计来看，阀体一端采用带螺栓孔的法兰连接结构，法兰端面的密封面做了平整加工，配套对应压力等级的密封垫片就能实现和管路法兰的刚性连接，四个均布的螺栓孔能保证连接时的受力均匀，避免单侧压紧导致的密封失效；另外两个接口为圆柱承插结构，可适配焊接或是卡套式的管路连接，适配不同安装场景的管路连接需求。阀体内部的流道做了圆弧过渡处理，没有直角突变的结构，能最大程度降低介质流经时的局部阻力，减少紊流带来的管路振动和压力损失，尤其是输送带有微小固体颗粒的介质时，平滑流道也能减少颗粒对内壁的冲刷磨损，延长阀体的整体使用寿命。设计过程中需要重点考量安装边界的尺寸匹配，法兰端的螺栓孔中心距、法兰厚度要和对应通径的管路法兰标准匹配，另外两个承插接口的同轴度、端面到法兰密封面的距离要预留足够的管路安装操作空间，避免现场安装时出现和周边管路、支架干涉的问题。阀体的壁厚根据公称压力等级做了对应校核，流道交汇处的壁厚做了局部加厚处理，因为这个位置是介质分流、合流时的压力冲击集中区域，加厚处理能避免长期压力波动导致的阀体开裂，同时外壁的过渡圆角也能降低铸造过程中的应力集中问题，不管是采用铸造成型还是后续机加工，都能减少废品率。实际选型应用时，要结合管路的介质类型、工作压力、工作温度匹配对应的阀体材质，这款结构的阀体可适配铸铁、铸钢、不锈钢等多种材质，满足不同腐蚀程度、压力等级的工况需求，安装时法兰端的螺栓要采用对角分次拧紧的方式，保证密封面的压力均匀，承插接口连接时要保证插入深度符合规范，避免运行过程中出现管路脱落的问题。
