VALTEK VTp.743.0.032款手动球阀结构设计

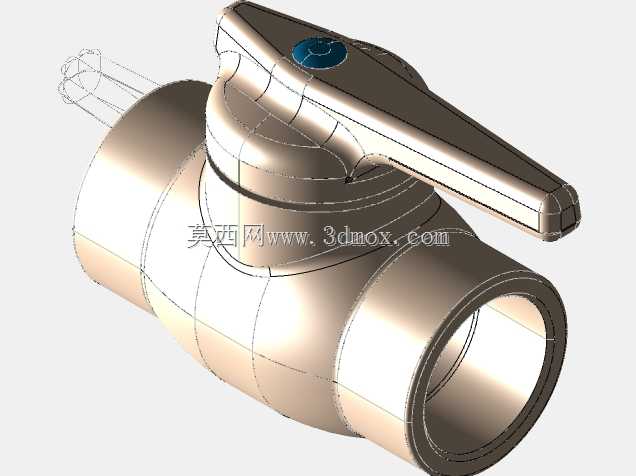

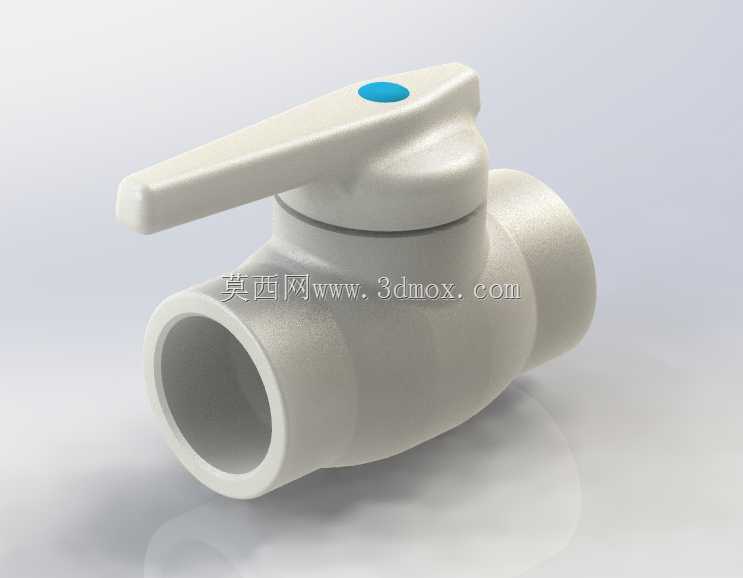

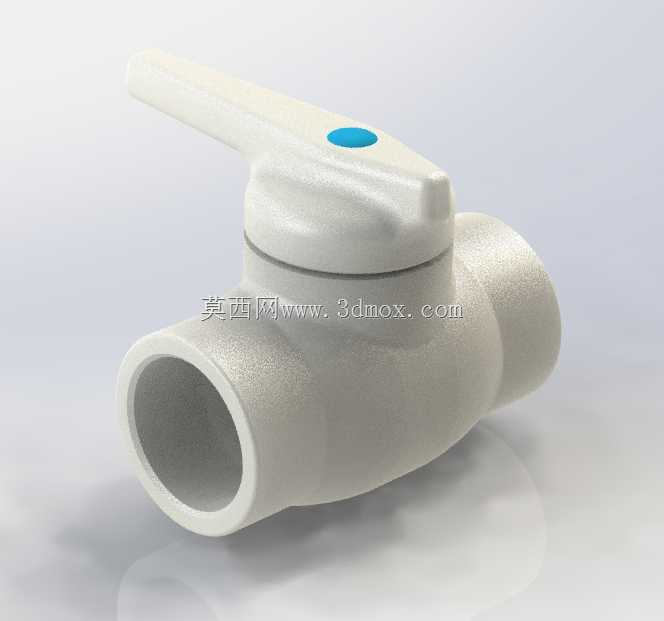

这款手动球阀的结构设计，核心围绕民用给排水、小型暖通管路、低压工业流体输送场景的截断控制需求展开，在日常家装水路改造、小型设备冷却循环管路、户内供暖支路管控等场景中都能适配。从实际使用逻辑出发，手柄采用加长杠杆式结构，操作时无需额外辅助工具，徒手即可完成90度旋转实现通断切换，手柄顶部的蓝色标识点可直观反馈阀芯当前启闭状态，避免管路调试阶段出现误判。阀体采用一体式注塑成型结构，两端为承插式连接接口，适配公称通径32mm的塑料管路，安装时无需额外配置转换接头，直接与同规格管材热熔连接即可，接口处的加厚壁面设计可承受管路安装时的轴向顶紧力，避免长期使用后接口处出现渗漏风险。设计阶段充分考虑了民用场景的使用痛点，阀芯密封结构采用双道O型圈配置，在0.6MPa公称压力下可实现零泄漏，阀杆与手柄的连接部位做了防脱限位结构，即便频繁操作也不会出现手柄脱落的问题。阀体流道采用全通径设计，介质流经时的压损极小，不会出现管路局部节流导致的流量衰减问题，对于输送清水、低浓度乙二醇溶液等常规民用流体都能适配。外形轮廓做了圆弧过渡处理，没有尖锐棱角，安装在狭小的管井、橱柜内部时不会划伤施工人员，整体结构没有外露的金属紧固件，长期在潮湿环境下使用也不会出现锈蚀卡滞的问题。从安装边界来看，阀体总长度适配常规管路安装间距，手柄旋转所需的侧向空间仅需120mm，即便在管路排布密集的分集水器旁也能顺利操作，无需预留过大的操作空间。建模过程中严格遵循塑料阀门的尺寸公差规范，各配合部位的间隙控制在0.1-0.2mm之间，既保证阀芯转动灵活，又不会出现密封件过度磨损导致的寿命缩短问题，阀体外部的加强筋布局兼顾了结构强度与材料成本，在满足1.5倍公称压力爆破测试要求的前提下，尽可能压缩了壁厚尺寸，降低产品生产的材料消耗。
