旋转挤压式自拧干清洁拖把结构设计

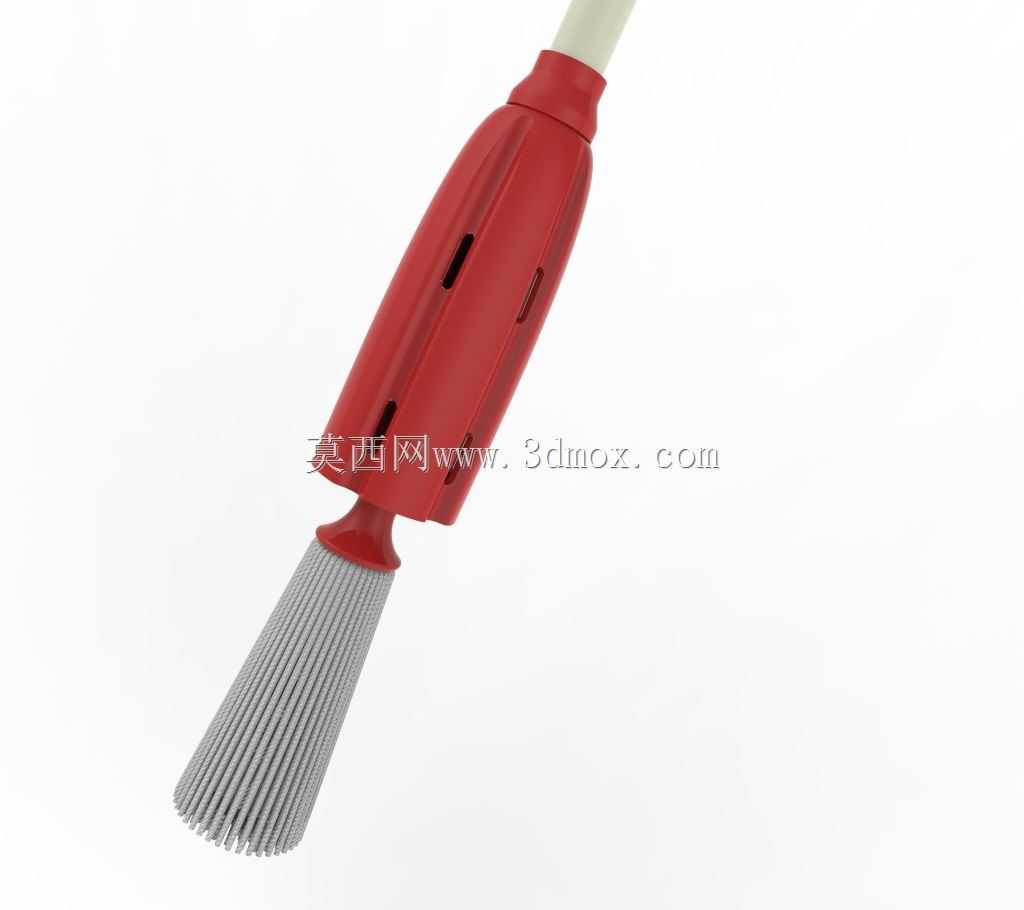

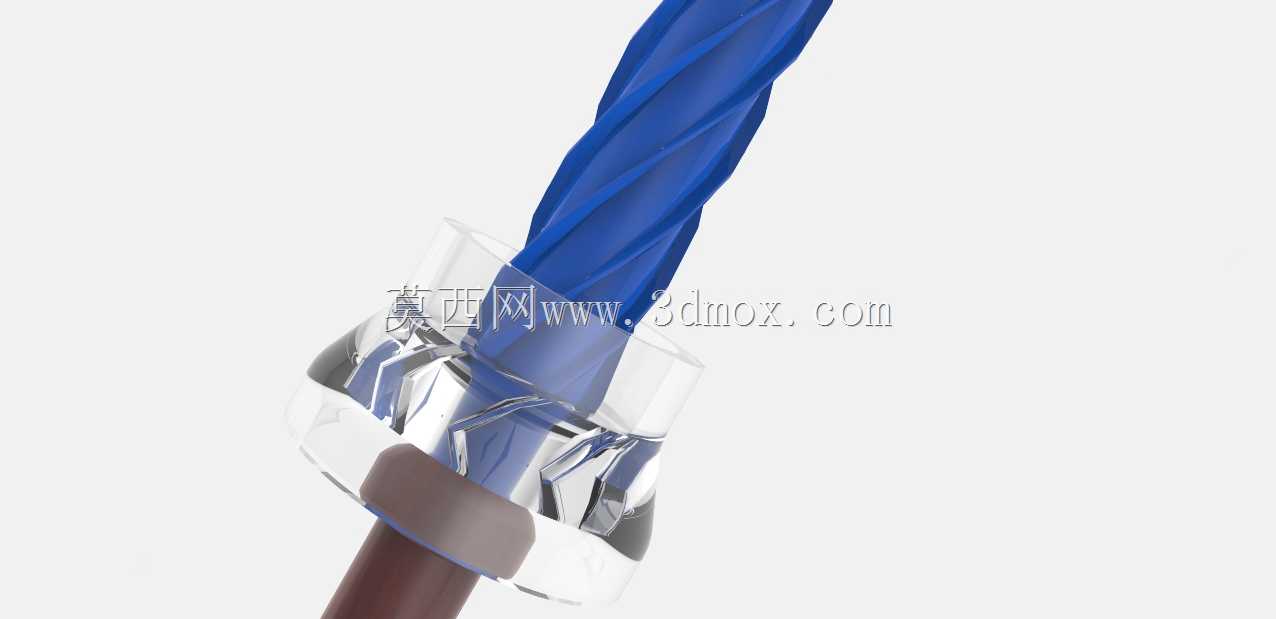

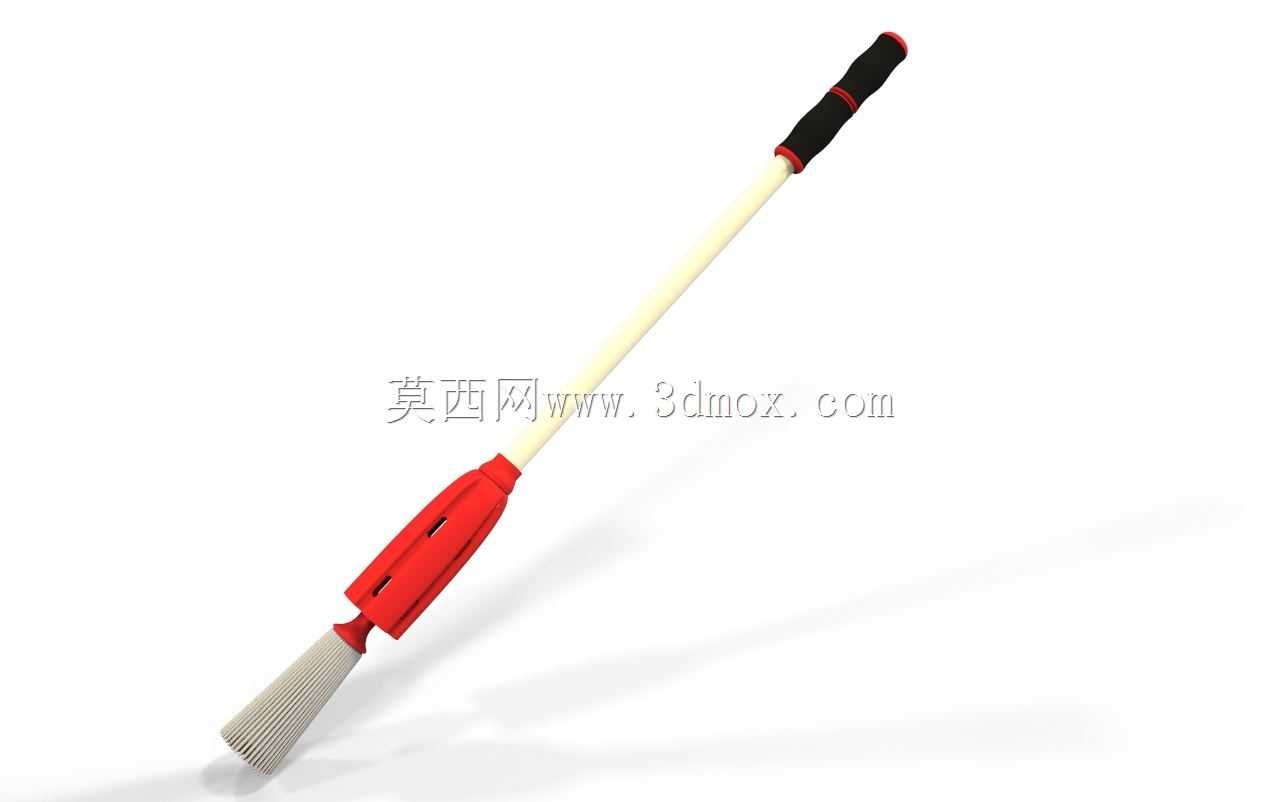

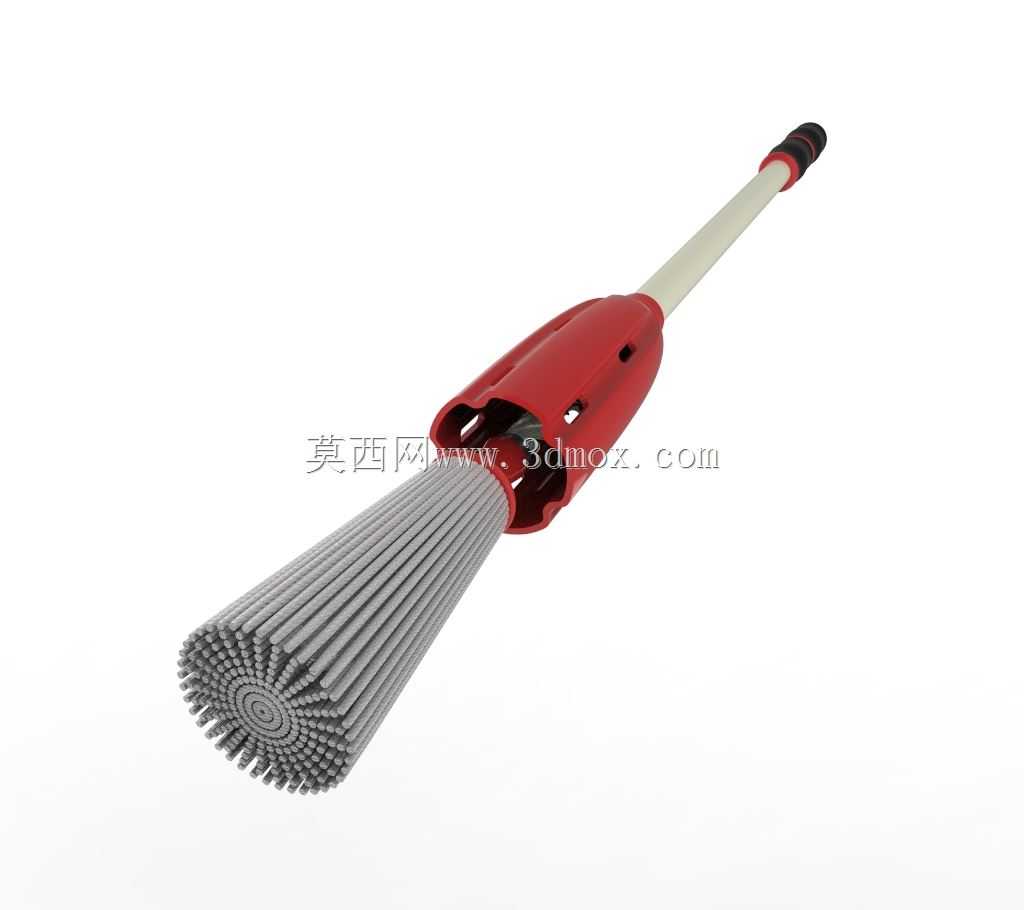

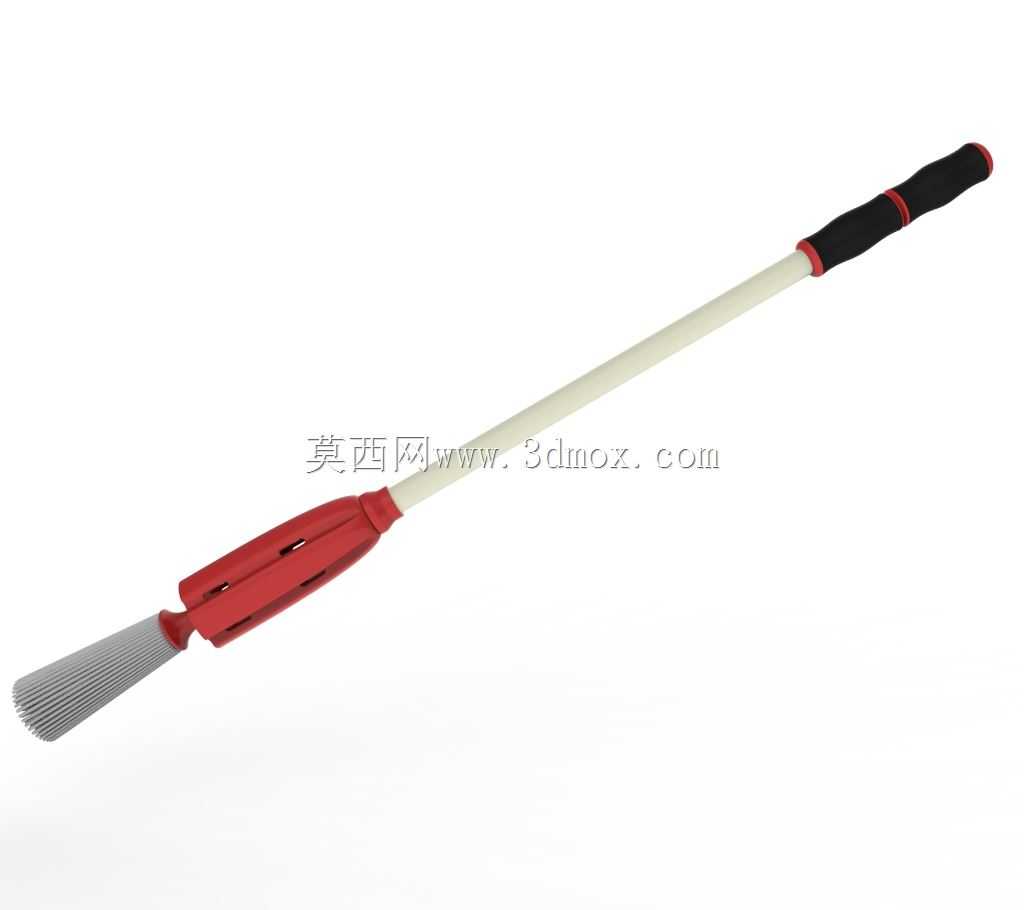

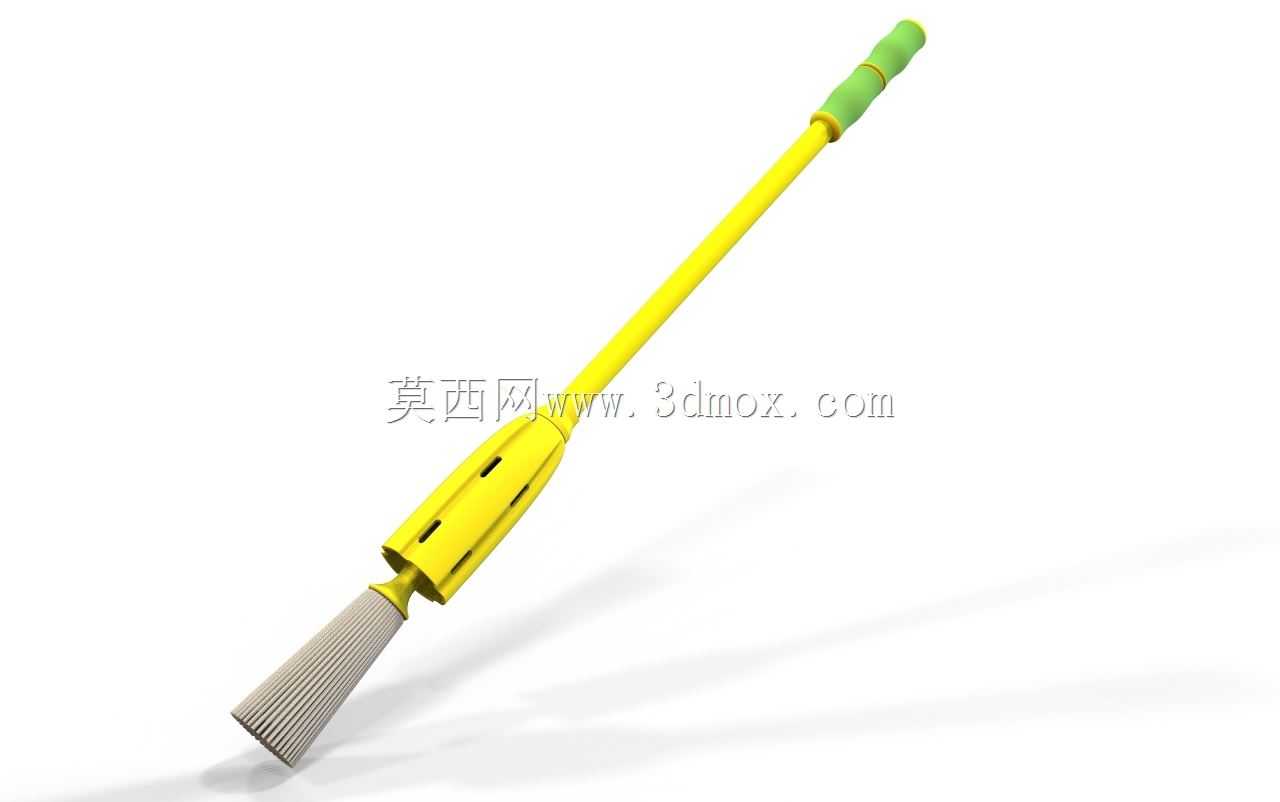

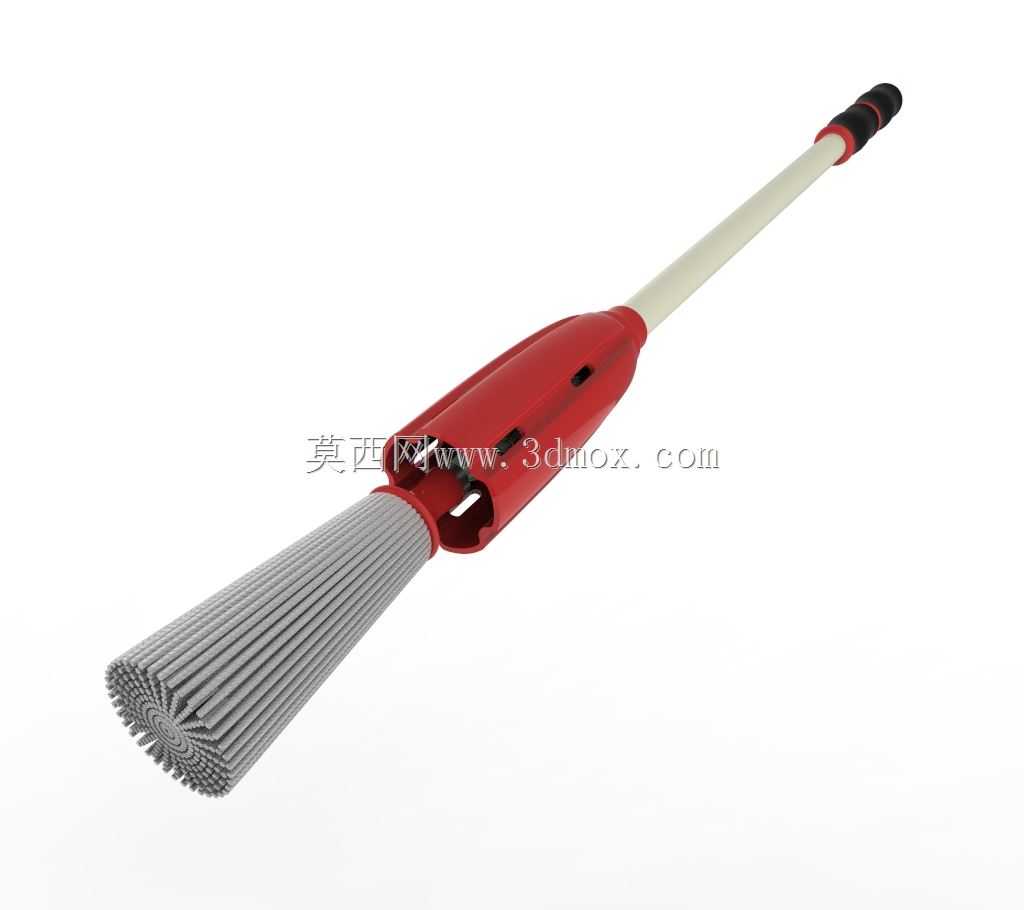

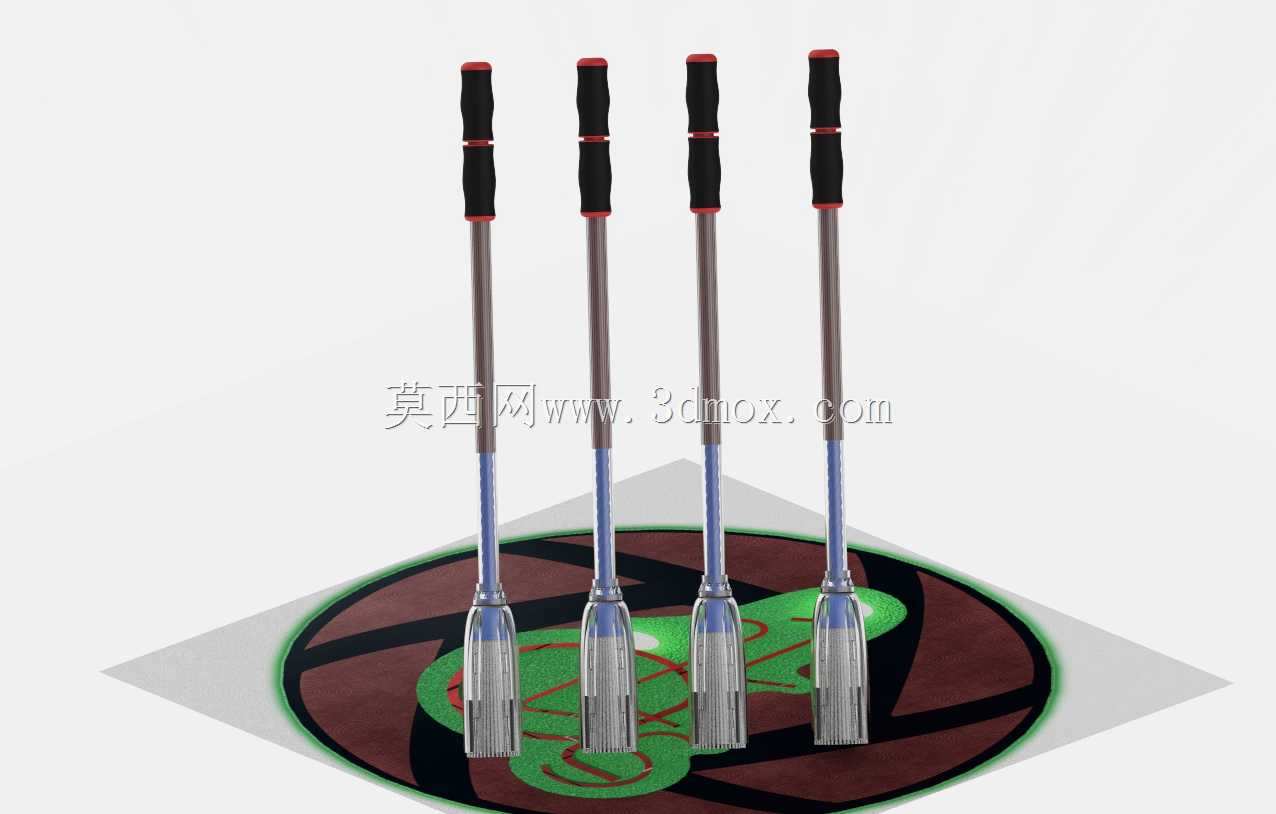

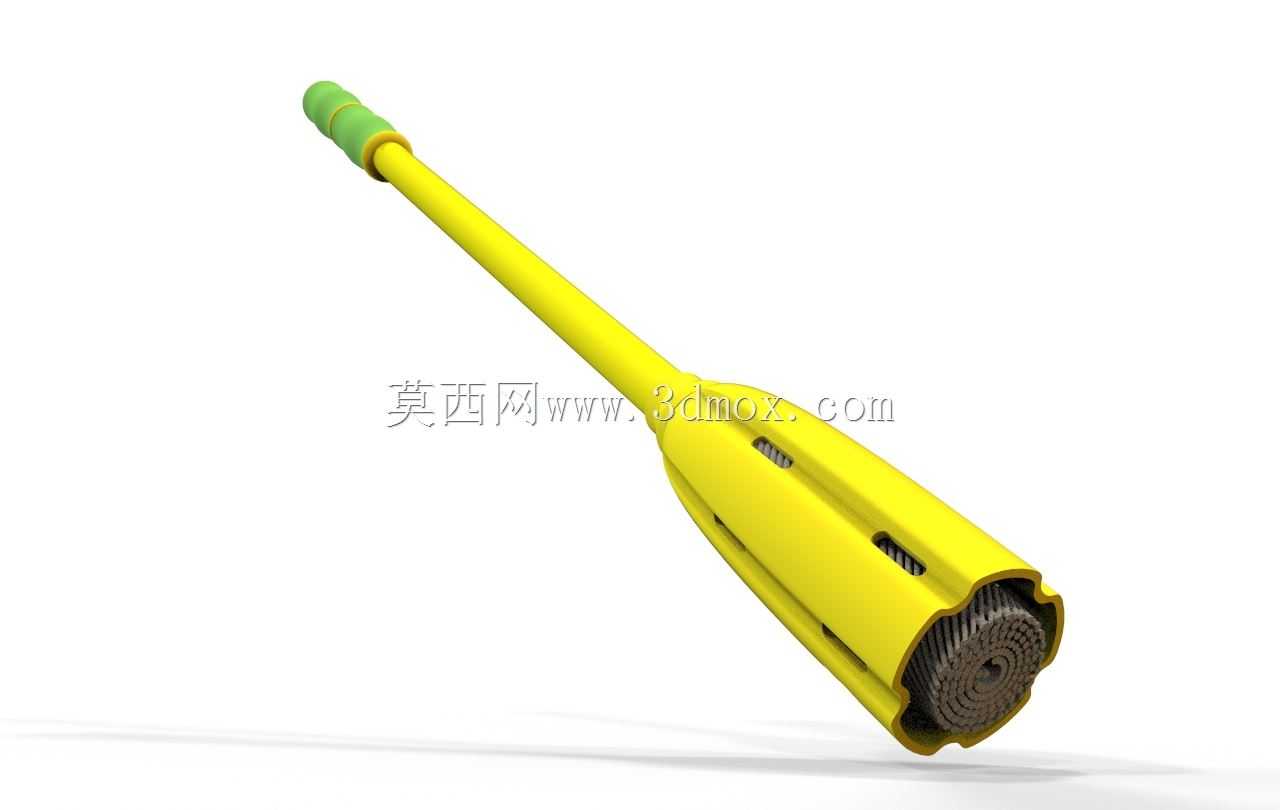

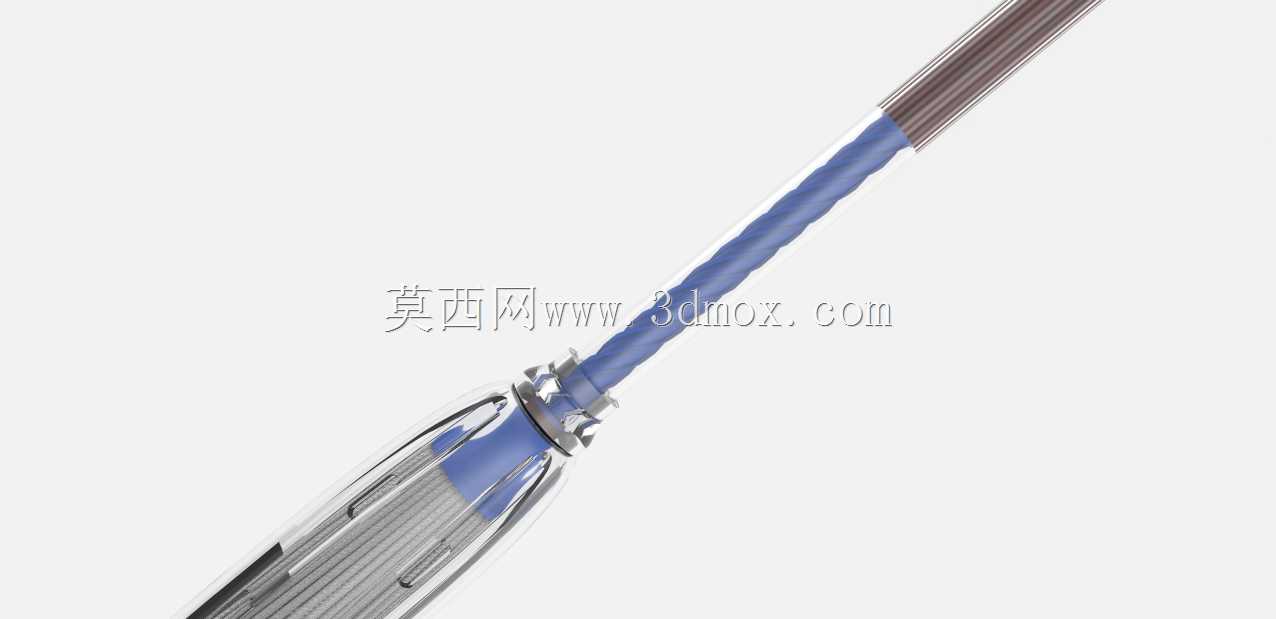

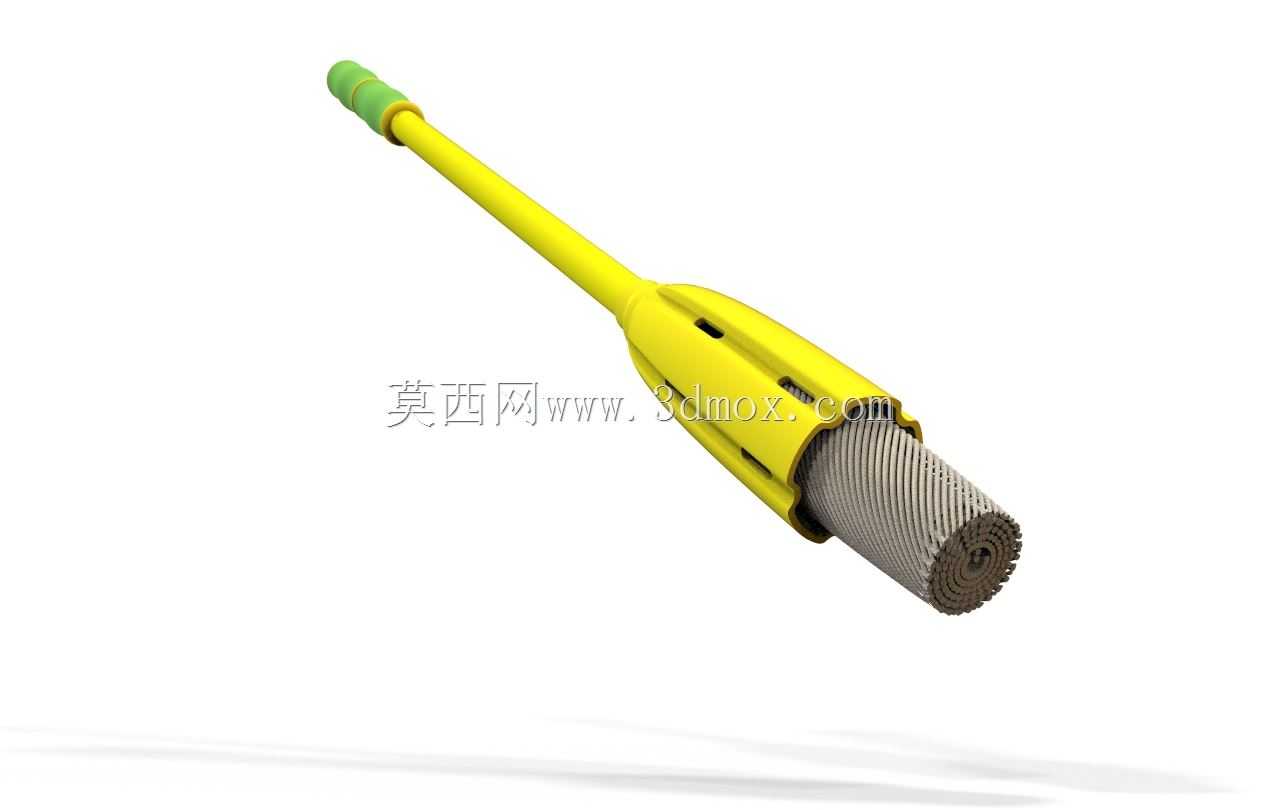

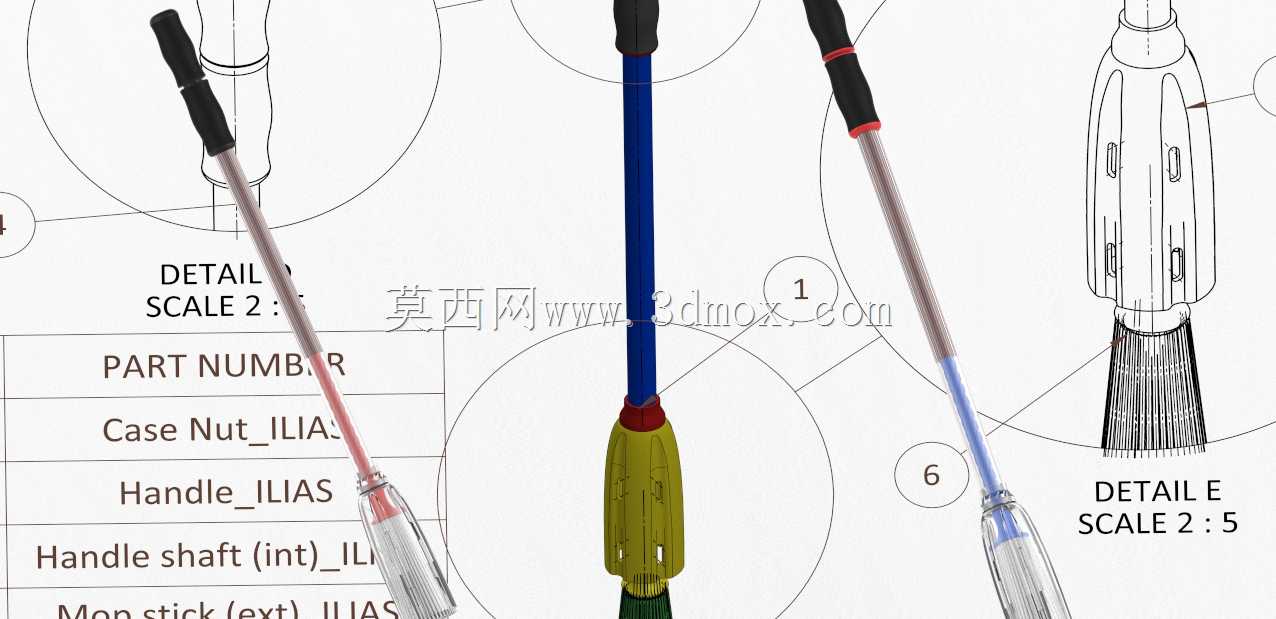

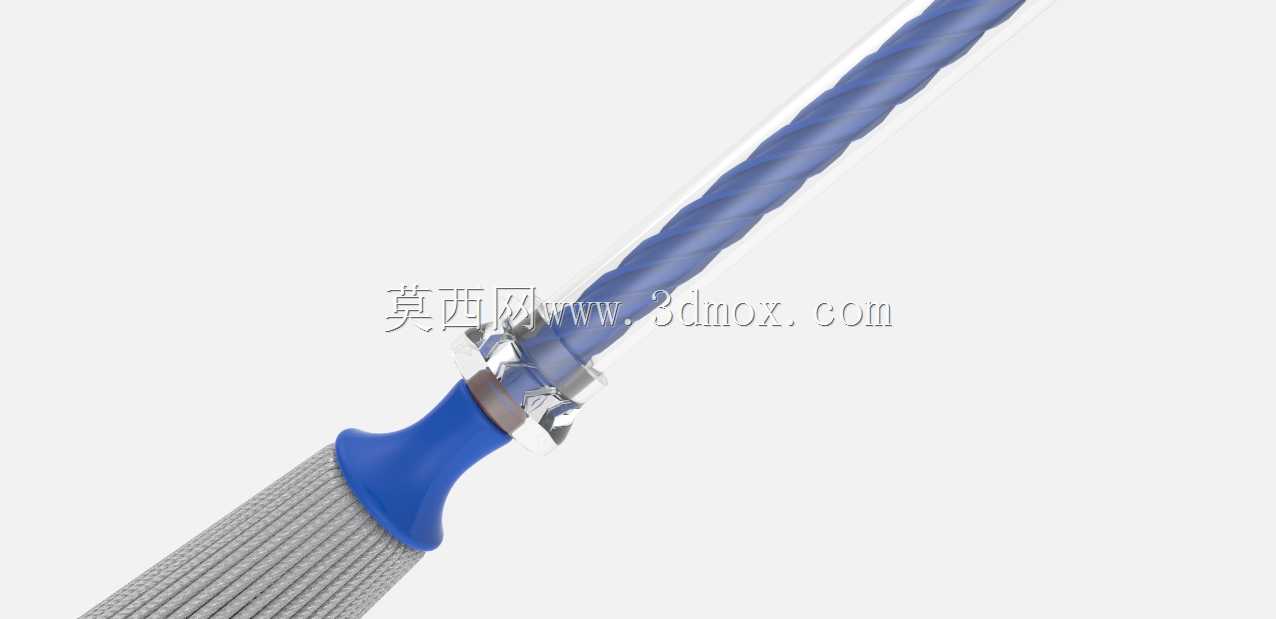

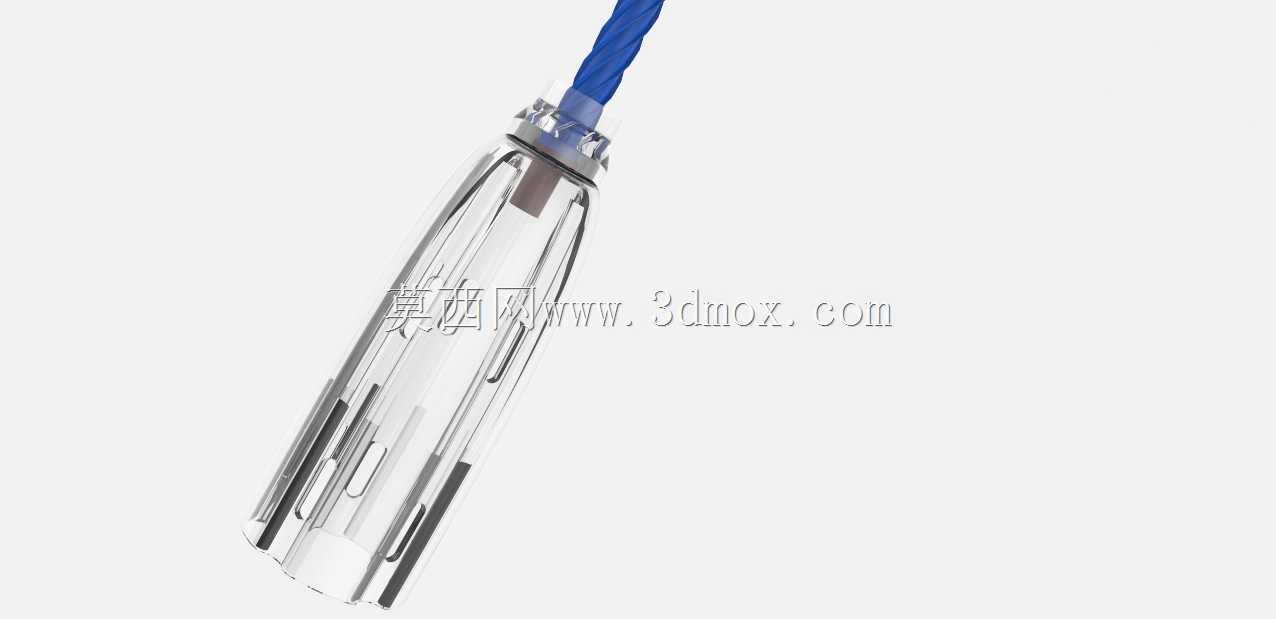

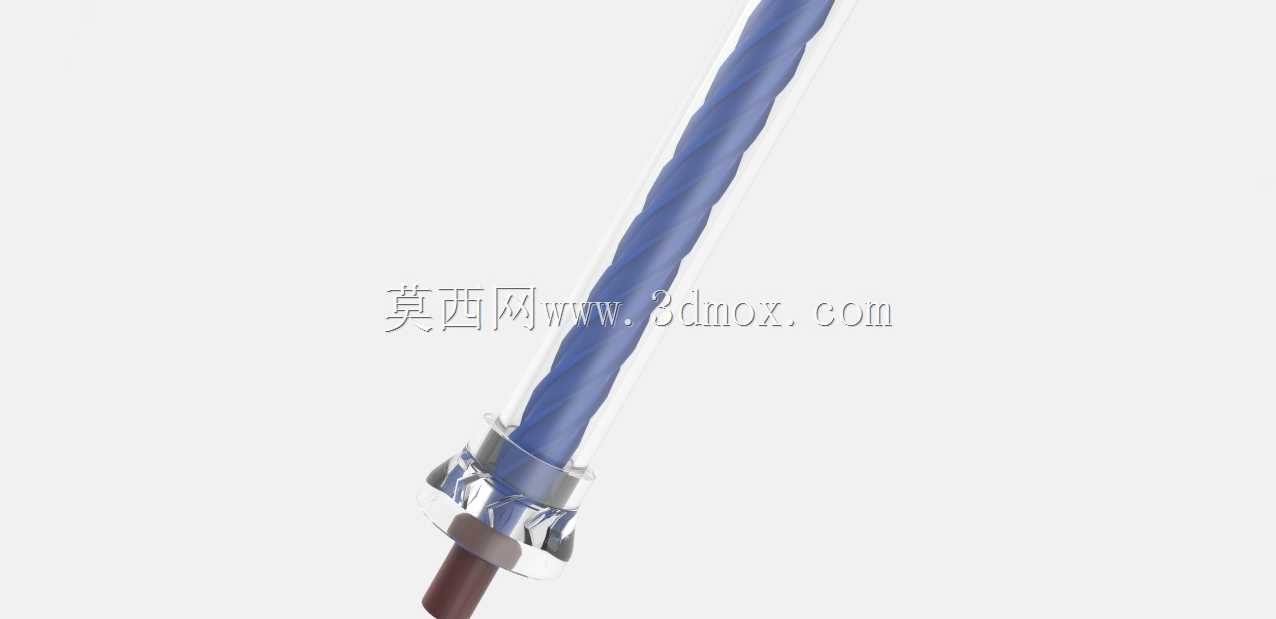

这款旋转挤压式清洁拖把，主要面向商用物业保洁、家庭日常地面清洁场景设计，解决传统拖把需手动接触脏污拧水、挤水不彻底残留水渍的痛点，适配瓷砖、水磨石、实木复合地板等多种硬质地面的湿拖清洁作业。从结构设计逻辑来看，核心功能依托手柄段的多头螺纹传动副实现，拖把头的纤维绳束通过外罩壳与内部传动轴联动，当使用者握持固定手柄下段、转动上段手柄时，螺纹副将旋转动作转化为轴向的提拉位移，带动绳束端的固定座向上收进外罩壳内，同步完成绳束的周向扭转与径向挤压，整个拧水过程无需手部接触拖头，旋转角度控制在720度范围内即可完成全行程挤水，可通过调整转动角度控制挤水后的含水率，适配不同地面的干湿清洁需求。设计时特意采用了左手螺纹传动结构，匹配多数人群右手握持施力的操作习惯，顺时针转动手柄即可完成挤水动作，松开手柄后传动副可在绳束自身回弹力作用下自动复位，降低操作施力门槛。拖头的纤维绳束内部预置了除臭缓释组件，在湿拖接触水液时可缓慢释放除臭成分，减少清洁过程中的异味残留，提升使用体验。结构层面做了多维度的受力优化，外罩壳的导流槽可在挤水过程中引导污水定向流出，避免污水沿杆体流到握持区域；螺纹传动段做了防卡涩的间隙设计，避免纤维碎屑、泥沙进入传动副造成卡滞；手柄握持区做了防滑纹理处理，湿手操作时也能保证足够的摩擦力。安装边界上，杆体采用分段式拼接结构，单段长度控制在常规物流运输的尺寸限制内，组装时无需额外工具，通过卡扣与螺纹配合即可完成整杆装配，拖头与杆体的连接采用快拆结构，磨损后可单独更换拖头组件，降低后续使用成本。整体外形符合人体工学握持角度，站立操作时无需过度弯腰，杆体的承重强度可承受常规拖地时的侧向推力，长期使用不会出现杆体弯曲变形的问题，传动结构的机械优势经过多轮迭代验证，多头螺纹的传动效率更高，操作时比单螺纹结构更省力，挤水压力均匀分布在整段绳束上，不会出现局部挤水不彻底的情况。
