偏心角传动压力加工设备结构设计

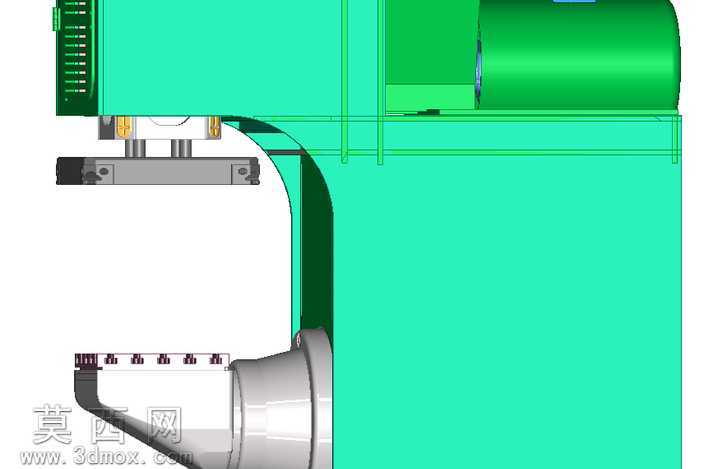

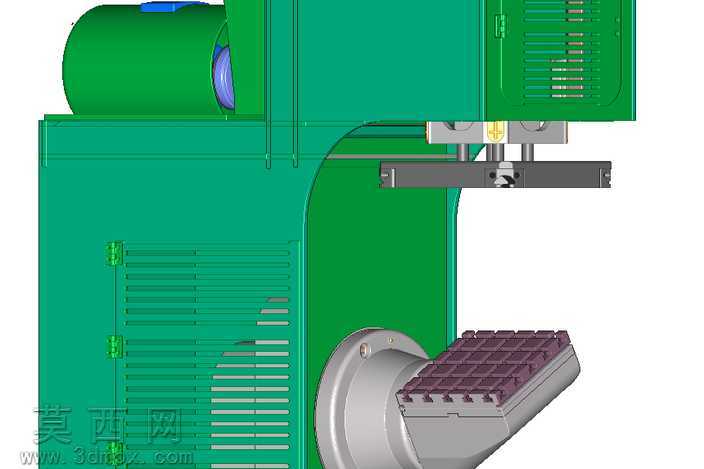

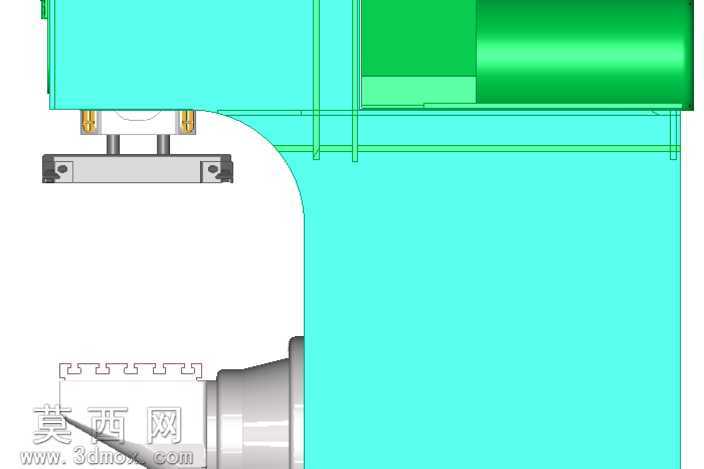

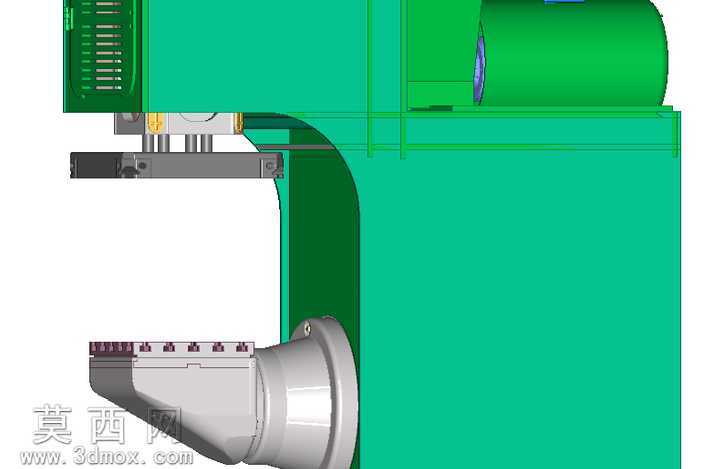

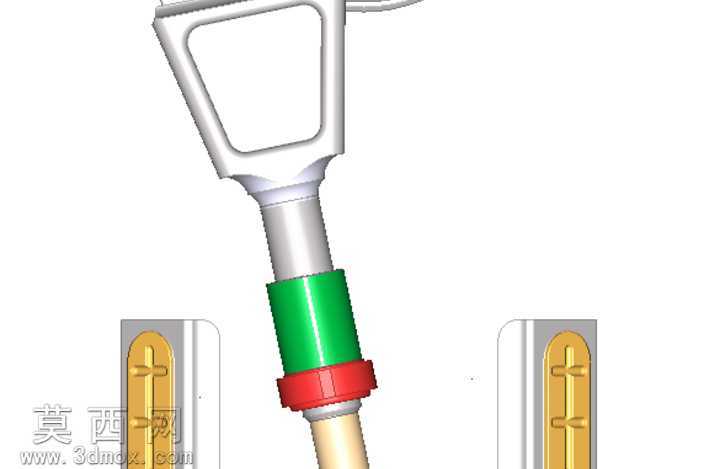

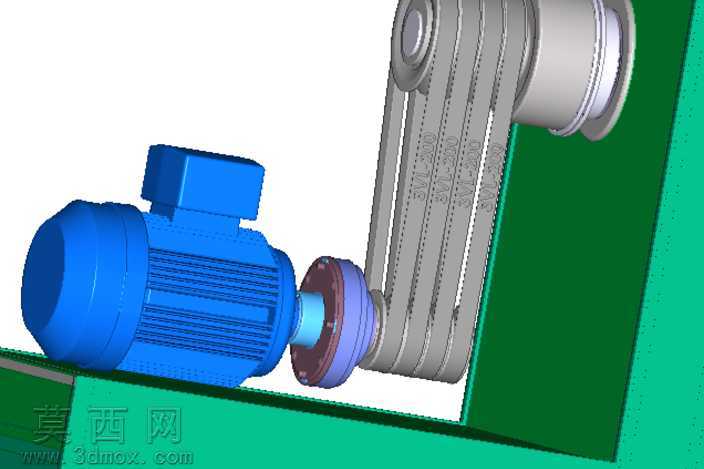

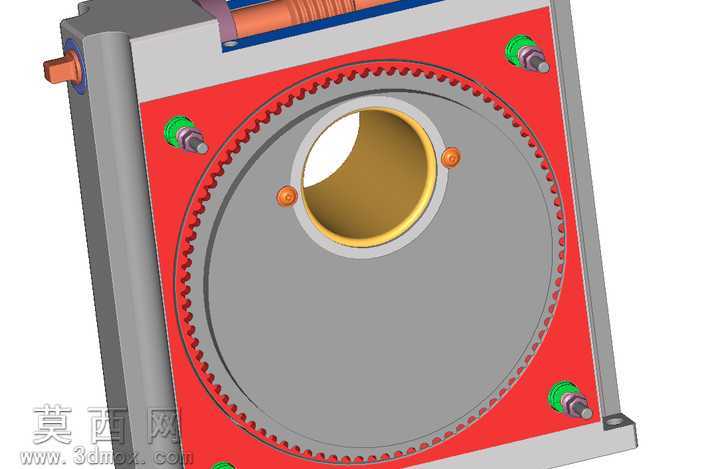

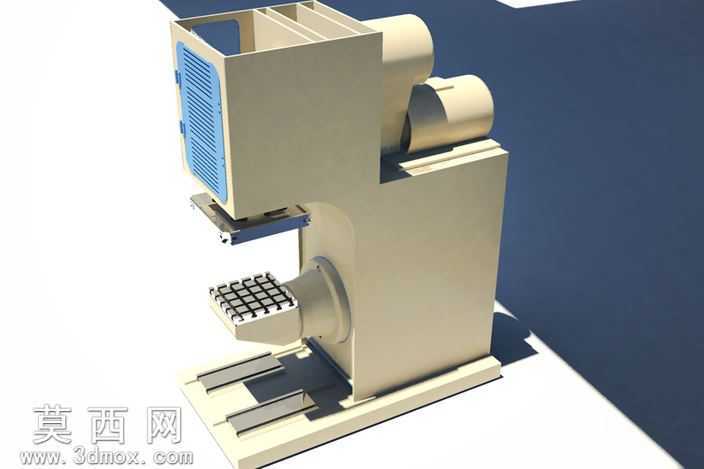

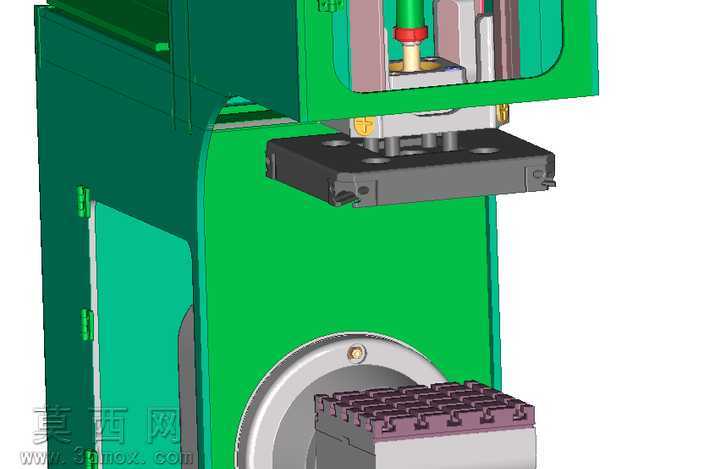

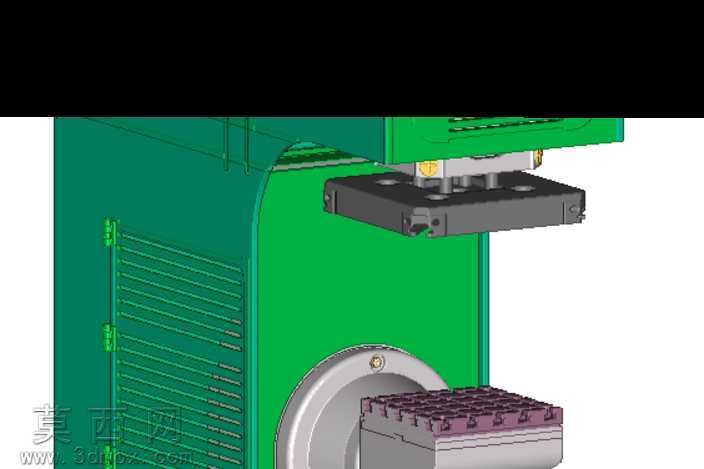

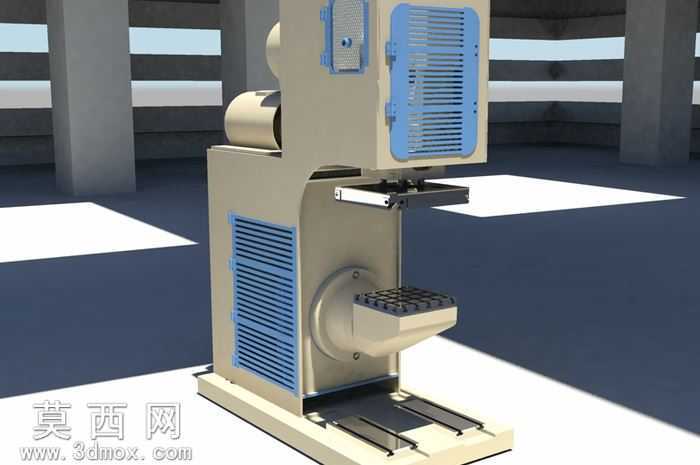

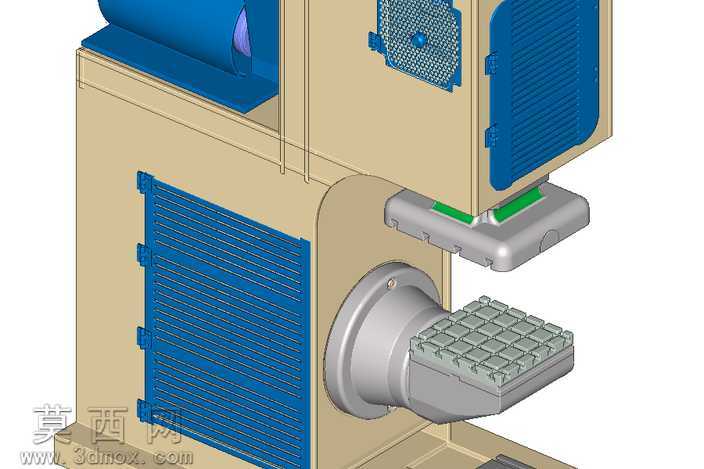

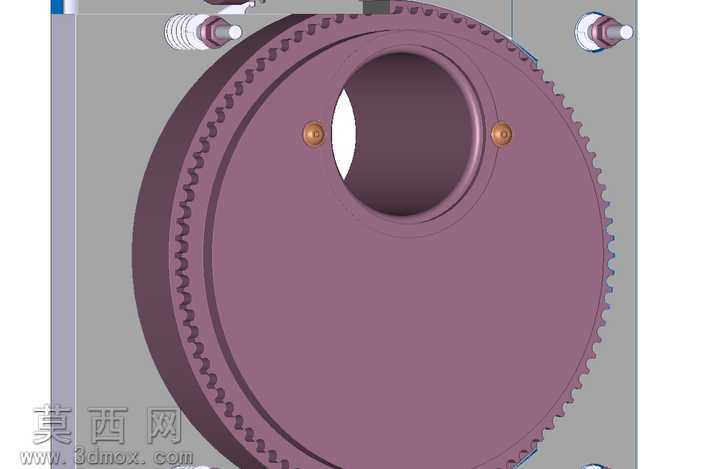

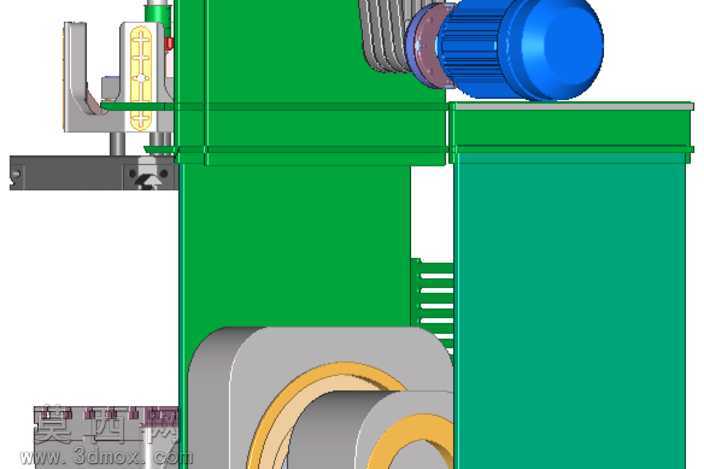

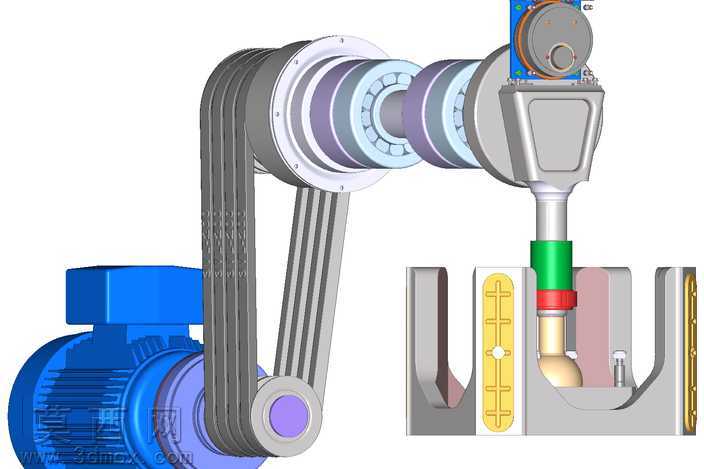

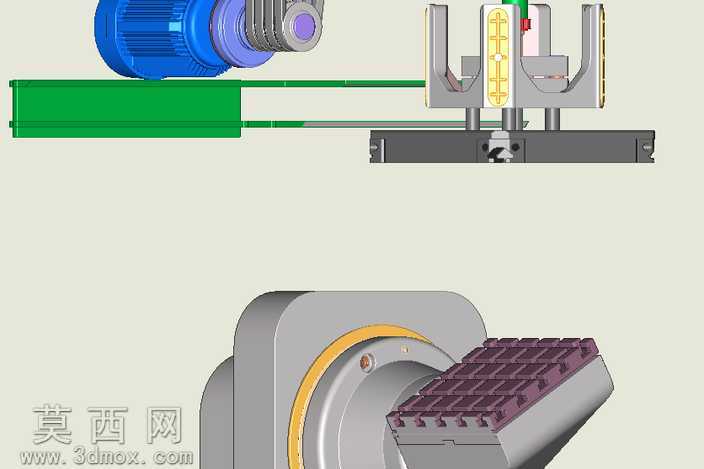

本作品采用三维建模软件完成整机结构设计，建模过程中遵循机械加工设备的设计规范，对各部件的装配关系进行了严谨的干涉校验，确保所有运动部件在行程范围内无碰撞、无卡滞。外观渲染阶段，针对机身主体采用高饱和度的青绿色金属漆材质，模拟工业压力设备常用的防护漆面效果，对传动部件、执行端工作头分别赋予银灰色金属材质，区分不同功能模块的材质属性，通过光影参数调整突出设备的C型机身结构特征，清晰展现各部件的空间布局。结构设计上，设备采用偏心凸轮作为核心传动执行元件，搭配垫块组件完成冲压动作的力传递路径设计，集成安全多盘离合器作为动力通断控制部件，可实现工作行程的快速启停与过载保护，动力输入端采用四组皮带构成的强力带传动结构，有效缓冲电机输出端的振动，提升整机运行的平稳性。设计过程中重点优化了偏心凸轮的轮廓曲线，通过参数化调整凸轮升程与回程角度，匹配压力加工工况下的力输出特性，确保工作端在冲压行程中具备足够的下压力，回程阶段动作快速平稳。针对蜗形偏心凸轮的安装座结构，设计了可调整的定位结构，方便后期装配调试过程中补偿加工误差，保证凸轮与从动件的啮合精度。所有可拆卸连接部位均按照机械设计标准设置了对应的安装孔位与定位基准，符合通用机械加工的装配工艺要求，整机结构兼顾了工作稳定性与维护便捷性，可作为偏心式压力加工设备的结构设计参考方案，帮助设计人员理解偏心传动、离合控制、带传动集成的整体布局逻辑。
