桌面式气象监测装置固定支撑框架

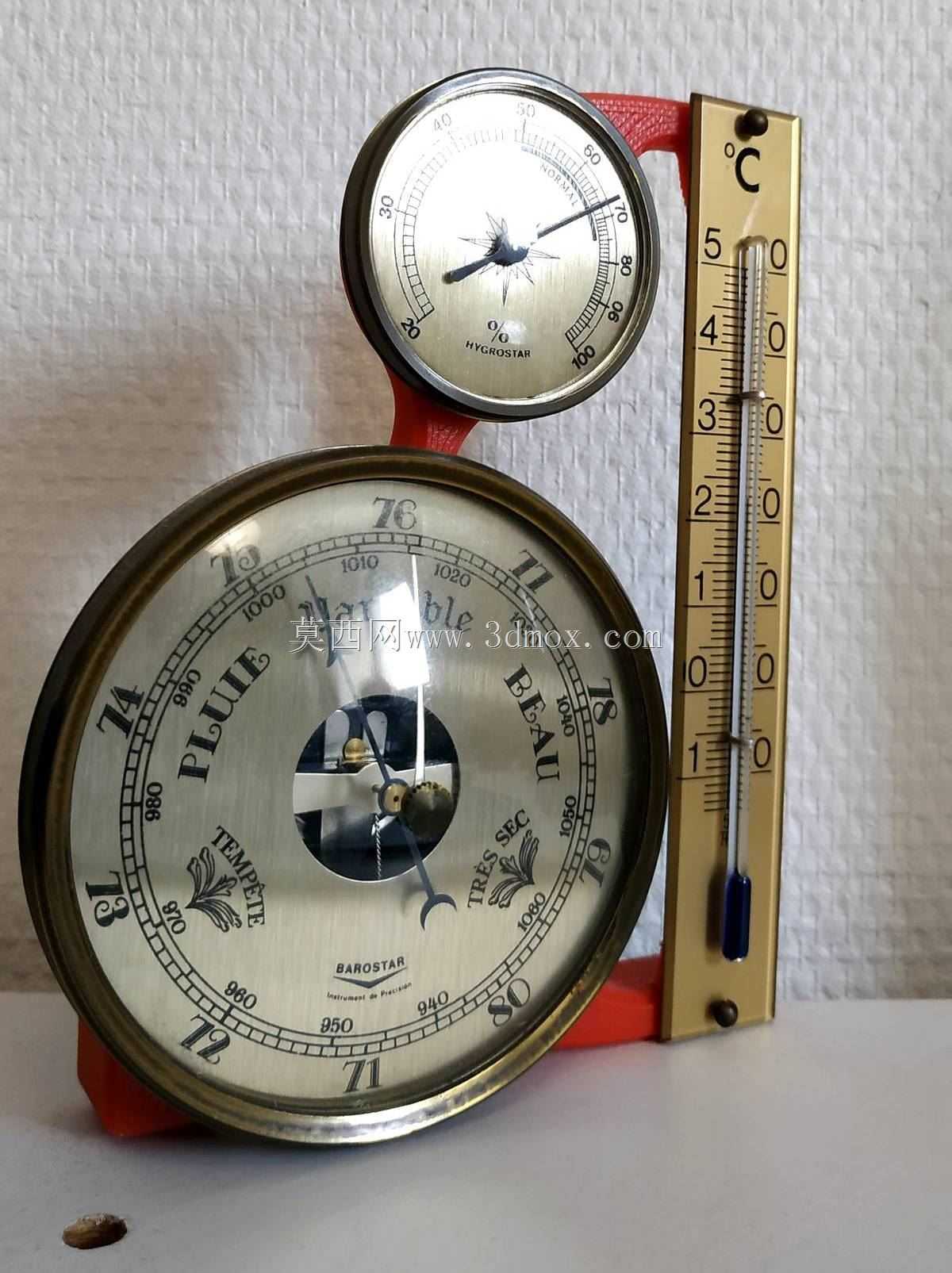

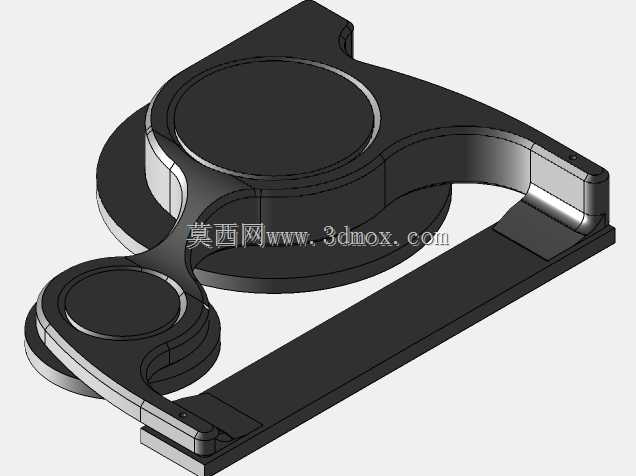

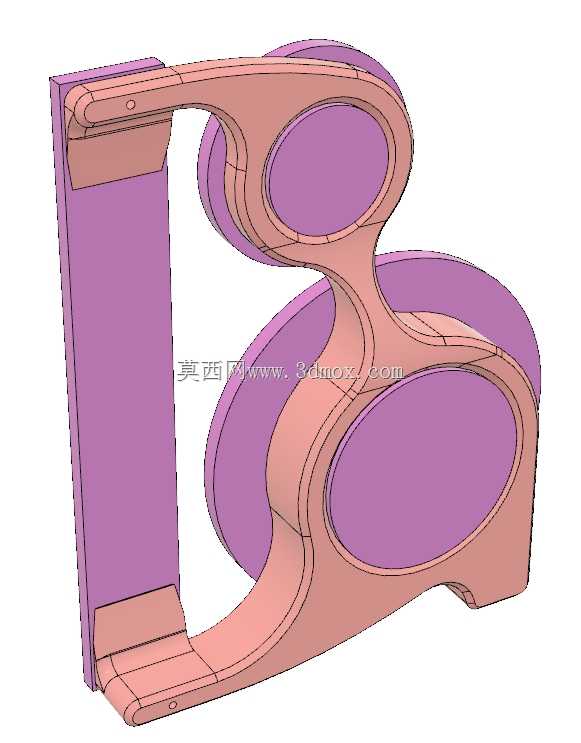

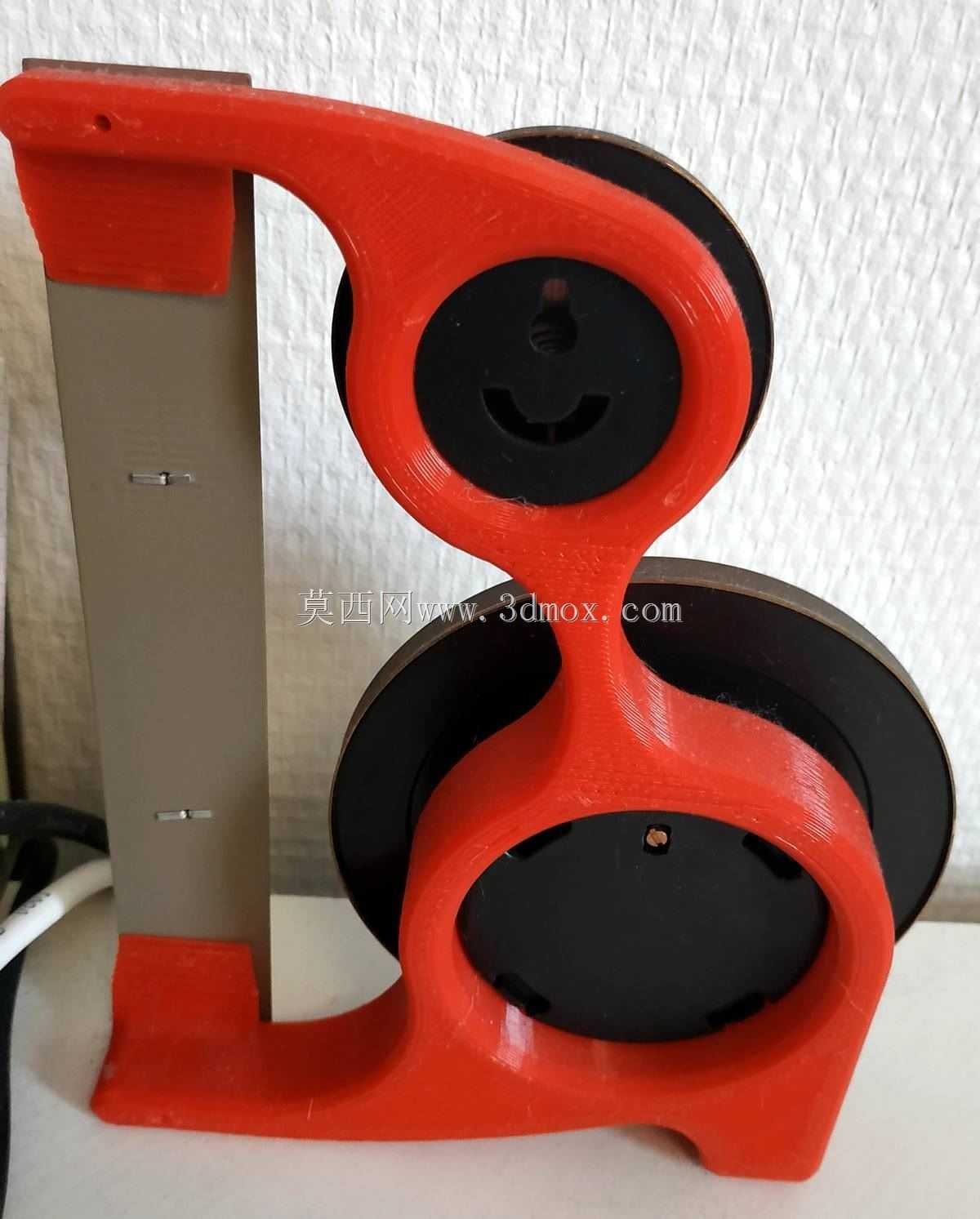

日常民用场景下的小型气象监测设备，常因原配安装结构的限制无法适配桌面摆放需求，这类集成气压表、温湿度计的一体式气象站，原配多为高木质挂装结构，需要依托墙面钉点完成固定，无法直接放置在书桌、工作台等平面区域使用，针对这一实际使用痛点设计的支撑框架，核心目标是在最小化材料用量的前提下，实现整套气象监测组件的桌面稳定放置，同时预留后续表面处理的调整空间。整套框架采用一体化弯折成型的结构逻辑，没有多余的拼接连接件，主体支撑臂分别对应三个监测仪表的安装点位：大尺寸圆形气压表位于框架下部承托位，小尺寸圆形气压/湿度表位于上部斜向支撑位，长条形玻璃管温度计位于右侧竖直固定位，三个点位的安装面分别匹配对应仪表的背部安装孔位，无需额外打孔改造原有仪表结构，直接通过原有仪表的固定螺丝即可完成组件与框架的装配。框架底部设置水平支撑脚，与桌面接触的区域做了平面度校准，放置时不会出现倾斜晃动感，支撑脚的延伸长度经过配重核算，即使上部仪表受外力轻微触碰，整体结构也不会出现侧翻问题。最初的结构方案里，设计人员考虑过在框架背部增设墙装挂孔，兼顾挂装与桌面放置两种使用场景，但后续核算材料利用率时发现，增设挂孔结构会增加不必要的材料消耗，且目标使用场景明确为桌面摆放，因此最终取消了挂装结构，仅保留桌面支撑的功能形态，后续如果需要调整安装方式，也可以通过在框架背部加装简易挂钩的方式快速改造，不会破坏原有主体结构。框架的安装边界完全适配现有三款仪表的外形尺寸，大表盘的外圈不会超出框架底部支撑范围，上部小表盘的倾斜角度经过反复调整，保证使用者坐在书桌前正常坐姿下，可以清晰读取三个仪表的所有刻度数值，不会出现表盘反光、刻度被遮挡的问题。右侧温度计的固定位做了限位卡槽，温度计装入后不会出现上下滑动或者转动偏移的情况，玻璃管底端的测温端完全暴露在空气中，不会被框架结构遮挡影响测温精度。整套结构的壁厚经过受力仿真验证，在满足支撑强度的前提下尽可能做薄，减少材料占用，后续如果需要做青铜色调的表面处理，框架的平整外表面也可以直接进行喷涂、电镀等工艺处理，不需要额外做表面打磨找平。这类小型支撑框架除了适配气象站仪表之外，也可以参考其结构逻辑，调整安装点位尺寸后用于其他小型台式检测仪表的固定，比如桌面式压力表、温湿度表组的集成摆放，解决零散仪表放置杂乱、容易倾倒的问题，在民用桌面检测设备、小型实验室台式仪表布置场景中都有实际应用价值。
