扁口带挂孔红色塑料导流漏斗结构设计

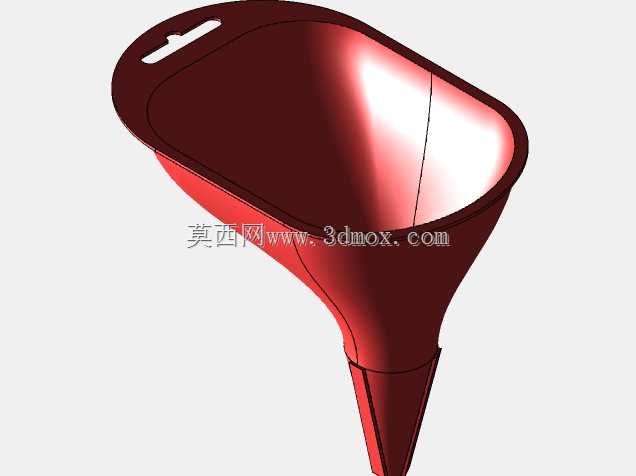

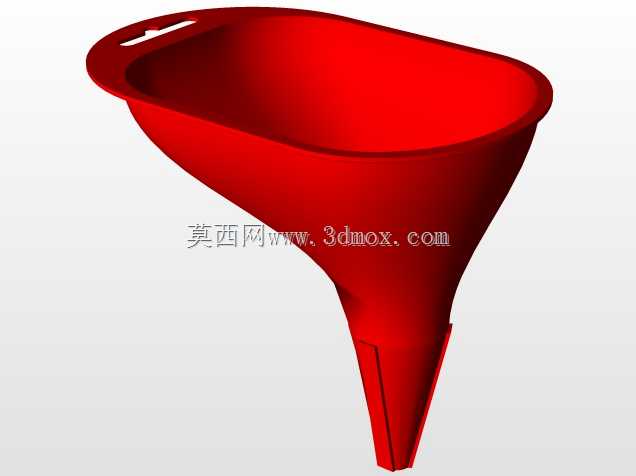

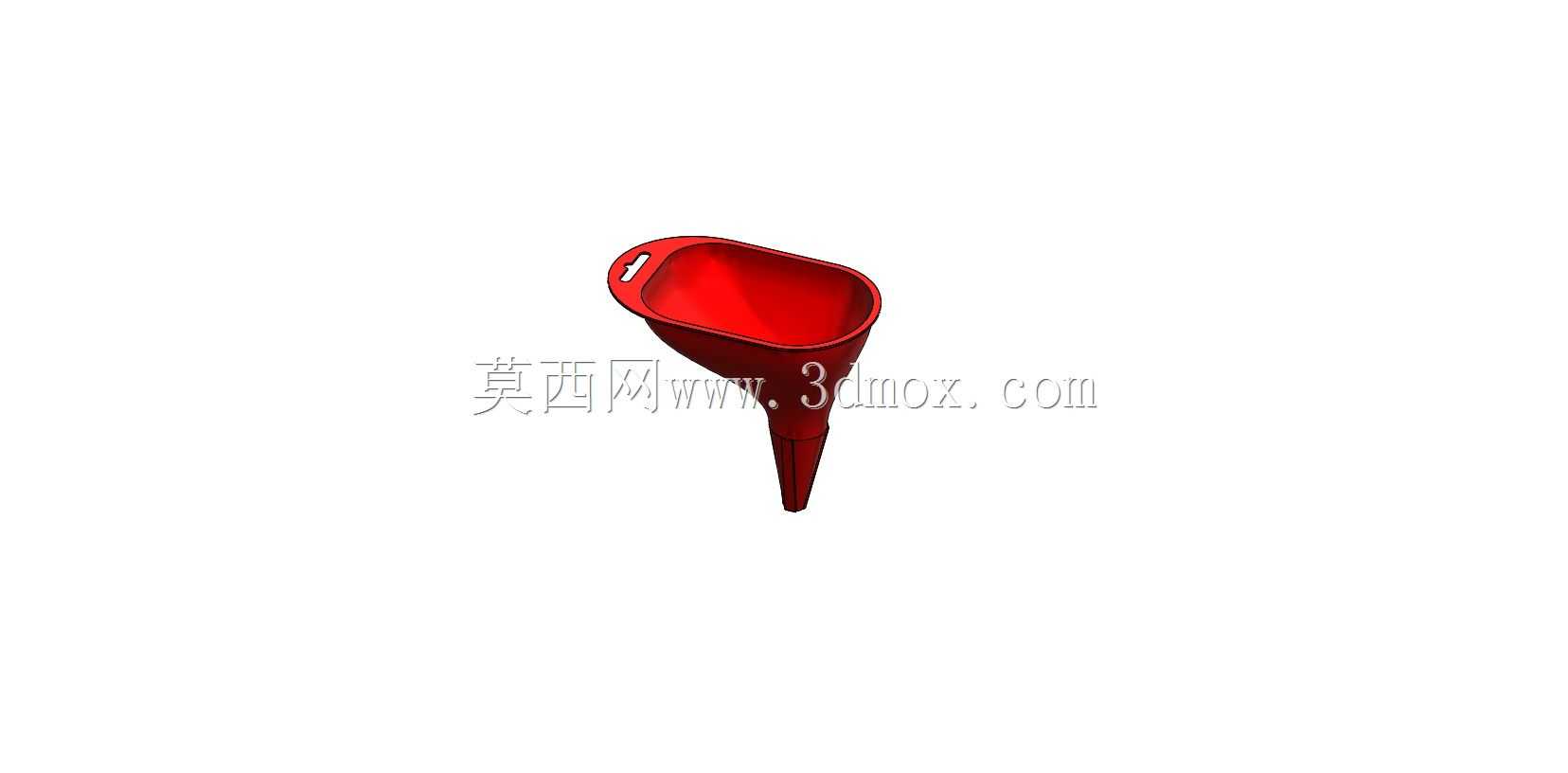

日常生产与生活场景中，导流类辅具的结构合理性直接决定液体、小颗粒物料转移过程的效率与清洁度，这款扁口漏斗的结构设计，正是针对窄口容器加注场景做的定向优化。不同于常规圆形漏斗的通用型设计，这款漏斗采用上宽下窄的非对称腔体结构，上部进料端做了扁形扩口处理，能够适配汽车机油加注口、小型化工试剂瓶、家用窄口储液罐这类开口宽度有限、圆形漏斗无法完全贴合的加注场景，加注过程中不会因为进料口与容器口贴合不严出现液体侧漏、溢洒的问题。漏斗上部侧边预留的挂孔结构，是从车间5S管理与日常收纳角度出发的设计，使用完成后可以直接挂在工位旁的挂钩、墙面挂点上，沥干内部残留液体的同时，不会占用操作台平面空间，也避免随意摆放导致的漏斗口污染。下部的导流嘴做了细长锥形设计，外壁做了微小的拔模斜度，既能够深入窄口容器内部减少液体飞溅，也能在注塑生产阶段顺利脱模，降低生产环节的不良率。从结构强度角度看，漏斗的腔体壁厚做了均匀化处理，进料口边缘做了加厚卷边，手持加注时不会因为手部施力出现腔体变形，即使加注温度稍高的液体，也能维持结构形态不会出现塌陷漏液。导流嘴与上部腔体的过渡位置做了圆弧过渡处理，没有直角结构，液体流经时不会出现紊流、断流的情况，加注流速更稳定，也不会在转角位置残留物料，后续清洁更方便。实际使用场景中，这款漏斗既可以用于汽修场景下的机油、防冻液加注，也能适配实验室试剂转移、家用食用油分装、小型加工场景的切削液加注等多种工况，扁形的进料口还可以临时承接小型零件的沥水、筛分作业，拓展了使用场景。设计阶段针对安装边界做了适配，导流嘴的外径尺寸覆盖了市面上绝大多数常见窄口容器的内径范围，不需要额外搭配转接头就可以直接使用，上部扩口的宽度控制在单手握持的舒适区间，长时间手持加注也不会出现手部疲劳。腔体内部做了光滑曲面处理，没有凹凸结构，液体残留量极低，针对不同粘度的液体都能实现顺畅导流，不会出现粘壁、流挂的问题。
